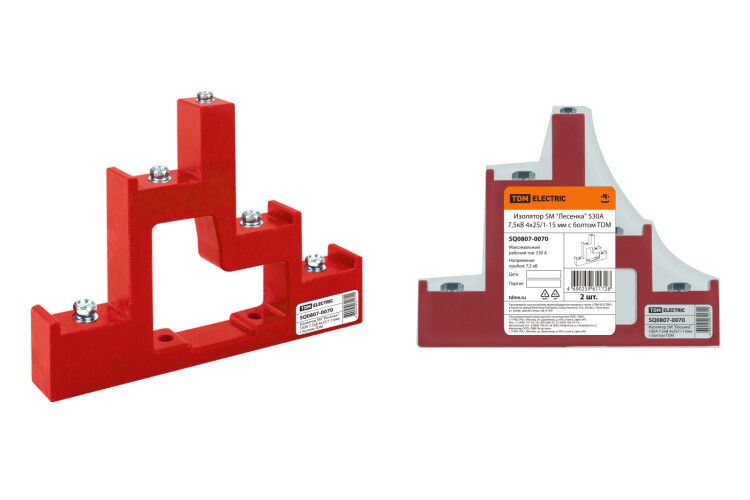

Изолятор SM "Лесенка" 530А 7,5кВ 4х25/1-15мм с болтом | SQ0807-0070 TDM

Изолятор шинный SM "Лесенка" 530А 7,5кВ 4х25/1-15мм с болтом от TDM ELECTRIC предназначен для надёжной фиксации и электрической изоляции токоведущих шин в силовых распределительных устройствах. Артикул sq0807-0070 обеспечивает устойчивую работу в условиях высокой нагрузки и ограниченного пространства.

Назначение и область применения

Изолятор шинный SM "Лесенка" 530А 7,5кВ используется для крепления медных или алюминиевых шин внутри силовых шкафов, ячеек НКУ и других комплектных устройств. Он изолирует токоведущие части от металлических корпусов и панелей, предотвращая замыкание на землю. Применяется в системах до 7,5 кВ, где требуется жёсткая фиксация шин сечением 25×4 мм.

Технические характеристики

• Номинальный ток: 530 А
• Номинальное напряжение: 7,5 кВ
• Форма: "Лесенка" - четыре точки крепления шины в ряд
• Размер шины: 4 × 25 мм (толщина × ширина)
• Диапазон толщины крепёжной пластины: 1–15 мм
• Крепление: болт M12 (встроен в конструкцию)
• Материал: термореактивная композиция, устойчивая к дуговым перегрузкам

Совместимость и монтаж

Изолятор шинный SM "Лесенка" 530А совместим со шинами прямоугольного сечения 25×4 мм. Монтаж выполняется через отверстия в шине и крепится к основанию с помощью встроенного болта M12. Установка возможна на вертикальные и горизонтальные поверхности. Минимальная толщина монтажной пластины - 1 мм, максимальная - 15 мм. Для плотного контакта рекомендуется использовать шайбы и затяжку моментом 10–12 Нм.

Безопасность и стандарты

Изолятор соответствует требованиям к электроизоляционным материалам для оборудования до 12 кВ. Обеспечивает достаточную длину пути утечки для работы в условиях повышенной влажности и запылённости. Сертифицирован для применения в промышленных НКУ согласно ГОСТ Р 51321.1 и IEC 61439.

Преимущества

• Четыре точки крепления обеспечивают равномерное распределение механических нагрузок
• Высокая прочность материала противостоят повреждению при ударах и вибрации
• Стабильная изоляция даже при длительной работе на предельном токе
• Встроенный болт исключает потерю крепёжа и ускоряет установку
• Не требует дополнительных изоляционных элементов при монтаже на стальную панель

Ограничения применения

• Не предназначена для переменного тока выше 7,5 кВ
• Не подходит для шин толщиной менее 1 мм или более 15 мм
• Не рекомендуется для открытых установок без защиты от осадков и прямого UV-облучения
• Запрещено применять в средах с агрессивными химическими парами (например, серная кислота, щёлочи)

Примеры использования

• Крепление фазных шин в ячейках КРУ 6(10) кВ
• Фиксация шин в распределительных щитах НКУ для цехов металлургии
• Сборка шинопроводов в автоматизированных линиях с высокой вибрацией
• Подключение трансформаторов к вводным устройствам в закрытых подстанциях

Практические советы

• Перед монтажом проверьте соответствие толщины шины диапазону 1–15 мм - несоответствие снижает надёжность крепления
• При использовании нескольких изоляторов выдерживайте одинаковый шаг между точками крепления для равномерной нагрузки
• Не используйте пластиковые или алюминиевые гайки - применяйте только стальные с классом прочности 8.8 и выше
• Проверяйте целостность изолятора перед каждым включением: трещины, потёртости или следы дугового пробоя требуют замены
• Для удобства обслуживания располагайте изоляторы так, чтобы болты были доступны для контрольной затяжки
