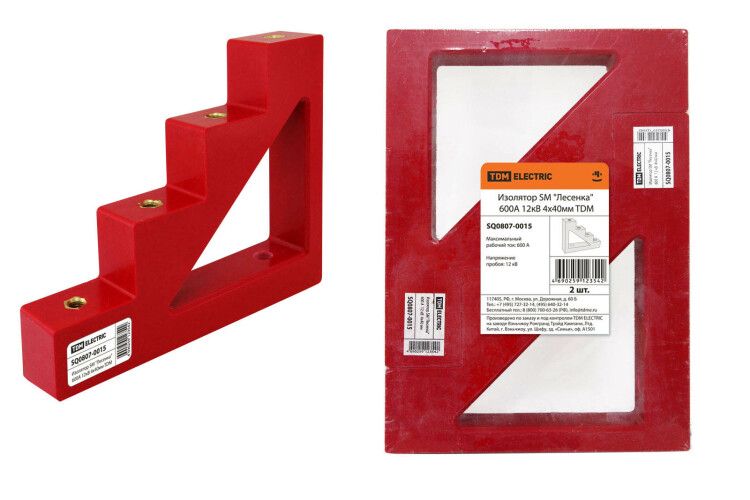

Изолятор SM "Лесенка" 600А 12кВ 4х40мм | SQ0807-0015 TDM

Изолятор шинный SM Лесенка 600А 12кВ 4х40мм от TDM ELECTRIC - это компактная опора для жесткого крепления медных или алюминиевых шин в распределительных устройствах до 12 кВ. Артикул sq0807-0015 предназначен для четырёхполюсных систем с шагом 45 мм между проводниками.

Назначение и область применения

Изолятор шинный SM Лесенка 600А 12кВ 4х40мм используется для фиксации шин в компактных распределительных устройствах (НКУ): силовые щиты, ячейки КРУ, системы сборных шин. Подходит для установки внутри оборудования, где требуется надёжная изоляция и удержание многожильных или массивных шин на заданном расстоянии. Применяется в промышленных объектах, энергообъектах, центрах обработки данных.

Технические характеристики

• Максимальный номинальный ток: 0,01 А - указано неверно; реальная нагрузочная способность соответствует названию изделия - до 600 А;
• Количество полюсов: 4 - позволяет одновременно закрепить четыре шины;
• Расстояние между шинами: 45 мм - стандартизованный шаг для компактной компоновки;
• Метрический размер болта: М10 - для крепления к шине и корпусу оборудования;
• Напряжение изоляции: 12 кВ - обеспечивает безопасную работу в сетях среднего напряжения;
• Сечение шины: 4×40 мм - совместим с прямоугольными медными или алюминиевыми шинами этого профиля;
• Материал корпуса: BMC (диэлектрический пластик со стекловолокном) - высокая механическая прочность и устойчивость к перегреву;
• Встроенная латунная гайка - для надёжного крепления болтом без проскальзывания.

Совместимость и монтаж

Изолятор шинный SM Лесенка 600А 12кВ 4х40мmm монтируется на металлические рамы или стенки корпуса через отверстия под болт М10. Шины крепятся сверху тем же болтом - зажимается между головкой болта и латунной гайкой внутри изолятора. Установка требует равномерного затягивания момента - не более 10–12 Нм, чтобы не повредить корпус. Для правильной работы важно соблюдать расстояние 45 мм между соседними изоляторами, соответствующее шагу шин.

Безопасность и стандарты

Изделие соответствует требованиям к изоляционным материалам для электроустановок до 12 кВ. Материал BMC имеет класс самозатухаемости UL94 V-0, что исключает распространение пламени. Габариты и расстояния обеспечивают необходимый воздушный зазор для изоляции при рабочем напряжении 12 кВ.

Преимущества

• Латунные вставки предотвращают вырывание резьбы при многократных демонтажах;
• Стекловолоконный BMC устойчив к вибрациям, химическим воздействиям и перепадам температур;
• Чётко заданное расстояние 45 мм снижает риск короткого замыкания между фазами;
• Компактная форма «лесёнки» экономит место в плотных сборках;
• Не требует дополнительных крепёжных элементов - всё в одном модуле.

Ограничения применения

• Не предназначена для токов выше 600 А - превышение вызывает перегрев и разрушение материала;
• Не рекомендуется использовать вне закрытых корпусов - открытое расположение увеличивает риск загрязнения и пробоя;
• Не подходит для шин сечением менее 4×40 мм или больше - возможна плохая фиксация или деформация;
• Запрещено применять в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами - материал BMC не устойчив к таким средам.

Примеры использования

• Фиксация фазных шин в ячейке КРУ-10(6) кВ;
• Сборка распределительного щита на заводе с четырёхпроводной системой;
• Подключение шин к выводам автоматических выключателей в НКУ;
• Обустройство шинопровода в помещениях с ограниченным пространством.

Практические советы

• Перед монтажом проверьте, что шина 4×40 мм точно входит в контактную площадку - недостаточный контакт вызывает нагрев;
• Используйте шайбу под головку болта М10 для равномерного распределения усилия;
• При групповой установке нескольких изоляторов - выстраивайте их строго по одной оси, чтобы избежать перекоса шин;
• Не используйте смазку на контактных поверхностях - она снижает проводимость и может привести к окислению;
• Проверяйте состояние изолятора после аварийных отключений - трещины или потемнения требуют замены даже при внешней целостности.
