Изолятор SM35 силовой H35xD32xM8мм | SQ0807-0003 TDM

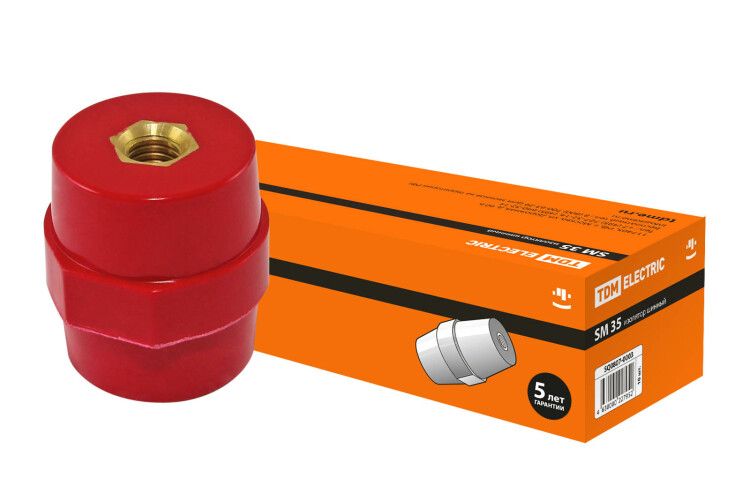

Изолятор силовой SM35 H35xD32xM8мм от TDM ELECTRIC предназначен для механического крепления и электроизоляции проводящих элементов в компактных распределительных устройствах. Армированный стекловолокном пластик обеспечивает надёжную изоляцию даже при высокой плотности монтажа.

Назначение и область применения

Изолятор силовой SM35 H35xD32xM8мм используется для фиксации шин, кабельных выводов и других токоведущих частей внутри НКУ (напольных коммутационных устройств) — например, в щитах управления, ящиках автоматики или распределительных пунктах. Он предотвращает случайный контакт между токоведущими элементами и заземлёнными корпусами, сохраняя целостность изоляционной цепи.

Технические характеристики

• Высота: 35 мм
• Наружный диаметр: 33 мм
• Резьба крепления: М8
• Максимальный номинальный ток: 0,01 А — ограниченная нагрузка, предназначена исключительно для контрольных цепей и сигнализации, не для силовых токов
• Материал корпуса: BMC (диэлектрический пластик, армированный стекловолокном)
• Встроенная крепёжная деталь: латунная гайка, запрессованная в тело изолятора

Совместимость и монтаж

Изолятор силовой SM35 H35xD32xM8мм устанавливается через отверстие в стенке корпуса или панели. Крепление осуществляется болтом М8, который затягивается в латунную гайку внутри изолятора. Диаметр отверстия для установки должен соответствовать наружному диаметру 33 мм. Подходит для монтажа на металлических поверхностях, где требуется изоляция от заземления. Учитывайте, что максимальный ток 0,01 А — это не допустимый ток нагрузки, а предел, при котором гарантируется сохранение изоляционных свойств; применение в силовых цепях недопустимо.

Безопасность и стандарты

Материал BMC соответствует требованиям к самозатухающим диэлектрикам. Применение в НКУ соответствует общим нормам безопасности для слаботочных систем. Однако изолятор не сертифицирован для работы в условиях повышенной взрывоопасности или агрессивных сред — использование вне контролируемых условий требует дополнительной защиты.

Преимущества

• Армирование стекловолокном повышает жесткость и долговечность корпуса при вибрациях и механических нагрузках
• Латунная гайка обеспечивает прочное и многократное крепление без проскальзывания
• Стандартный размер М8 совместим с большинством крепёжных элементов в промышленной автоматизации
• Компактные габариты позволяют использовать изолятор в плотно укомплектованных щитах

Ограничения применения

• Не предназначен для прохождения тока выше 0,01 А — применение в силовых цепях (например, для крепления шин 400 В/10 А) вызывает перегрев и пробой изоляции
• Не рассчитан на постоянное воздействие воды, масел или химически активных веществ — не используйте в открытых или агрессивных средах без дополнительной герметизации
• Не рекомендован для монтажа в условиях температур ниже -20 °C или выше +80 °C — материал теряет эластичность и становится хрупким

Примеры использования

• Фиксация сигнальных проводов от датчиков к клеммным колодкам в щите управления станком
• Подвеска маломощных кабелей управления в распределительном шкафу
• Изолирующая опора для крепления кнопок, индикаторов или реле к металлической раме

Практические советы

• Перед монтажом проверьте глубину отверстия — высота изолятора 35 мм, чтобы он не выступал за поверхность корпуса
• Затягивайте болт М8 усилием до 1–1,5 Н·м — переусилие может треснуть корпус
• Если нужна более высокая токовая нагрузка — выбирайте другие модели из серии SM с указанием тока 10 А и выше
• Для влажных помещений дополнительно применяйте силиконовый герметик вокруг основания изолятора
