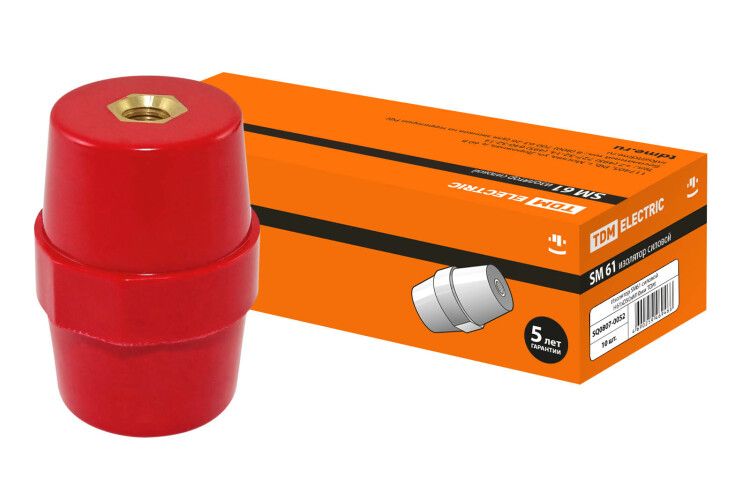

Изолятор SM61 силовой Н61хD50хМ10мм | SQ0807-0052 TDM

Изолятор силовой SM61 Н61хD50хМ10мм от TDM ELECTRIC - это компактный элемент для фиксации и электрической изоляции проводящих частей в распределительных устройствах. Артикул sq0807-0052 предназначен для установки в НКУ, где требуется надёжная механическая фиксация и высокая степень изоляции при малых токах.

Назначение и область применения

Изолятор силовой SM61 Н61хD50хМ10мм используется для крепления и изоляции шин, кабельных наконечников и других токоведущих элементов внутри нормируемых коммутационных устройств (НКУ). Подходит для сборки щитов управления, ячеек КРУ, распределительных пунктов и другого оборудования, где важна устойчивость к механическим нагрузкам и электрическая безопасность. Применяется исключительно в цепях с током до 0,01 А - не для силовых линий!

Технические характеристики

• Высота: 61 мм
• Наружный диаметр: 50 мм
• Резьба крепления: М10 (метрический болт)
• Максимальный номинальный ток: 0,01 А
• Материал корпуса: BMC (диэлектрический пластик, армированный стекловолокном)
• Встроенная крепёжная деталь: латунная гайка, запрессованная в тело изолятора

Совместимость и монтаж

Изолятор силовой SM61 Н61хD50хМ10мм крепится через резьбу М10 к металлическому основанию или раме щита. Для монтажа используйте болт М10 с подходящей головкой - рекомендуемый момент затяжки не более 4–6 Нм, чтобы не повредить пластиковую конструкцию. Гайка внутри изолятора обеспечивает прочное соединение без необходимости сверления или нарезания резьбы. Убедитесь, что посадочное место имеет достаточную площадь для опоры диаметром 50 мм.

Безопасность и стандарты

Материал BMC соответствует требованиям к электроизоляционным материалам для средних напряжений. Изолятор не содержит токсичных веществ и устойчив к воздействию большинства промышленных химикатов. Однако сертификация по ГОСТ/IEC не указана - применение допускается только в рамках внутренней спецификации заказчика или проектной документации.

Преимущества

• Армирование стекловолокном повышает жесткость и долговечность корпуса при вибрациях и ударных нагрузках
• Латунная гайка в теле изолятора исключает проскальзывание и разрушение резьбы при многократной сборке
• Закрытое дно предотвращает попадание пыли и влаги под изолятор, снижая риск утечек тока
• Стойкость к перегреву и химическим воздействиям благодаря составу BMC

Ограничения применения

Изолятор силовой SM61 Н61хD50хМ10мм нельзя использовать в цепях с током выше 0,01 А - он не рассчитан на силовые нагрузки. Также не применяйте его в условиях постоянного контакта с маслом, растворителями или агрессивными кислотами - материал BMC может деформироваться. Температурный режим работы не указан - избегайте температур ниже –20 C и выше +80 C без проверки совместимости с другими элементами системы.

Примеры использования

• Фиксация сигнальных шин в системах автоматизации
• Крепление датчиков контроля тока в слаботочных контурах
• Изоляция клеммных колодок в пультах управления станков
• Установка вспомогательных проводников в ячейках КРУ с низким энергопотреблением

Практические советы

• Перед монтажом проверьте глубину отверстия - изолятор Н61хD50хМ10мм требует минимум 65 мм свободного пространства вдоль оси крепления
• Не используйте шайбы из мягкого металла - они могут деформироваться под давлением и нарушить контакт
• При групповой установке соблюдайте минимальный зазор между соседними изоляторами - не менее 15 мм, чтобы избежать поверхностных пробоев
• Для обслуживания легко демонтировать: достаточно открутить болт М10 - гайка остаётся в изоляторе, не выпадает
