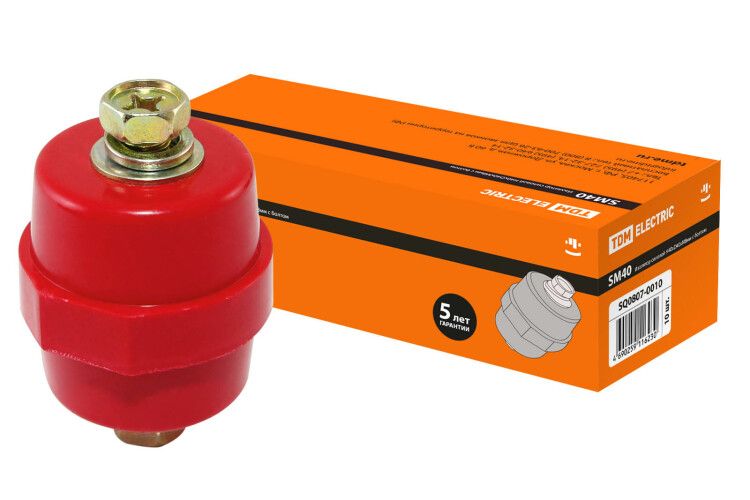

Изолятор SM40 силовой Н40хD40хМ8мм с болтом | SQ0807-0010 TDM

Изолятор силовой SM40 Н40хD40хМ8мм с болтом от TDM ELECTRIC - компактный элемент для надёжной фиксации и электрической изоляции шин и оборудования в корпусах НКУ. Артикул sq0807-0010 обеспечивает механическую устойчивость и безопасную изоляцию даже при малых токах.

Назначение и область применения

Изолятор силовой SM40 Н40хD40хМ8мм с болтом применяется при сборке нормируемых коммутационных устройств (НКУ): распределительных щитов, панелей управления, автоматических систем защиты. Он служит для крепления медных или алюминиевых шин к металлическому корпусу с сохранением электрической изоляции между ними. Подходит для слаботочных цепей до 0,01 А - например, для сигнализации, контрольных цепей, датчиков.

Технические характеристики

• Наружный диаметр: 40 мм
• Высота: 40 мм
• Резьба болта: М8
• Максимальный номинальный ток: 0,01 А
• Материал корпуса: BMC (Bulk Mould Composite) - стекловолокном армированный диэлектрический пластик
• Встроенная крепёжная деталь: латунная гайка внутри корпуса

Совместимость и монтаж

Изолятор силовой SM40 Н40хD40хМ8мм с болтом монтируется через отверстие в стенке корпуса. Болт М8 проходит через него и закручивается в латунную гайку, зафиксированную внутри изолятора. Для установки требуется предварительно просверленное отверстие диаметром не менее 40 мм. Крепление шины осуществляется на верхнюю часть болта - используйте подходящую шайбу и гайку. Учитывайте, что максимальный ток ограничен 0,01 А - этот изолятор не предназначен для силовых цепей.

Безопасность и стандарты

Материал BMC соответствует требованиям к электроизоляционным материалам для промышленного оборудования. Применение в НКУ соответствует общим принципам безопасности ГОСТ Р 50030.1 и IEC 61439. Однако сертификация конкретного изделия по этим стандартам не указана - рекомендуется проверить документацию на готовый щит.

Преимущества

• Армирование стекловолокном повышает прочность корпуса против деформаций и ударов
• Латунная гайка внутри исключает необходимость сварки или клепки - ускоряет сборку
• Пластик BMC устойчив к влаге, химическим воздействиям и перепадам температур
• Закрытое дно изолятора препятствует попаданию пыли и сторонних предметов внутрь корпуса

Ограничения применения

Изолятор силовой SM40 Н40хD40хМ8мм с болтом нельзя использовать в цепях выше 0,01 А - он не рассчитан на нагрузки силового тока. Также не подходит для высоких температур: длительная работа при +80 C и выше может привести к потере механической жесткости материала BMC. Не применять во взрывоопасных зонах - материал не имеет соответствующего взрывозащитного сертификата.

Примеры использования

• Фиксация сигнальных шин в пульте управления станком
• Крепление проводов контрольной цепи в распределительном щите
• Установка датчиков температуры или уровня в герметичных корпусах
• Сборка испытательных стендов с низковольтными цепями

Практические советы

• Перед монтажом проверьте глубину отверстия - изолятор должен полностью войти, чтобы дно плотно прилегало к поверхности корпуса
• Не затягивайте болт слишком сильно - это может треснуть корпус BMC
• Для многократной сборки/разборки используйте антипригарную смазку на резьбе болта
• Если нужна более высокая допустимая мощность - выбирайте другие модели из серии SM с увеличенными токовыми параметрами
