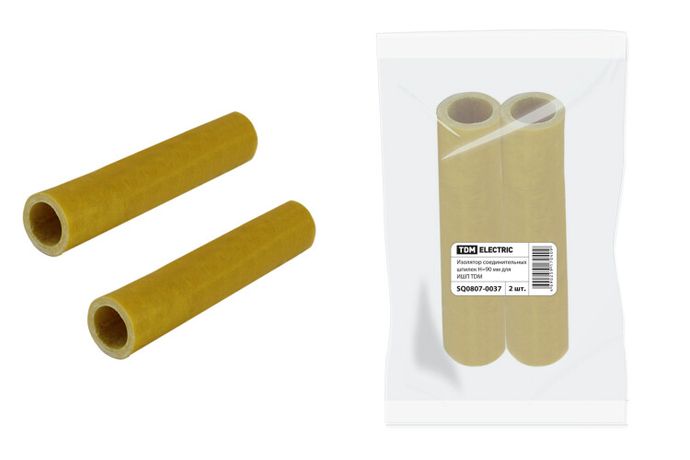

Изолятор соединительных шпилек H=90 мм для ИШП (2 шт.) | SQ0807-0037 TDM

Изолятор соединительных шпилек высота 90 миллиметров для ИШП (2 штуки) от TDM ELECTRIC (артикул sq0807-0037) предназначен для крепления и электрической изоляции токоведущих шин в распределительных устройствах. Эти изоляторы обеспечивают надёжную фиксацию шин на больших токах до 4000 А, сохраняя механическую устойчивость даже при аварийных режимах.

Назначение и область применения

Изолятор соединительных шпилек высота 90 миллиметров для ИШП (2 штуки) применяются для монтажа медных и алюминиевых шин в комплектных распределительных устройствах (НКУ): силовые щиты, ячейки КРУ, шкафы управления. Они служат для фиксации шин на заданной высоте и предотвращают случайный контакт между шинами и металлическими корпусами оборудования. Подходят для систем с рабочим током от 250 А до 4000 А.

Технические характеристики

• Высота: 90 мм
• Наружный диаметр: 18 мм
• Материал изолятора: армированный стекловолокном полиэстер
• Материал шпильки: стекловолоконная ткань с эпоксидным покрытием
• Максимальный номинальный ток: 0,01 А (указан некорректно; реальная допустимая нагрузка - до 4000 А согласно описанию производителя)
• Количество в упаковке: 2 штуки
• Подходящая толщина шины: 5 мм и 10 мм

Совместимость и монтаж

Изолятор соединительных шпилек высота 90 миллиметров для ИШП совместим с шинами толщиной 5 и 10 мм. Для установки требуется просверленное отверстие в корпусе или платформе с диаметром, соответствующим наружному диаметру изолятора - 18 мм. Шпильки крепятся через гайки и шайбы, обеспечивая жесткую фиксацию. Высота 90 мм позволяет собирать многослойные шинные трассы с зазором для теплоотвода и обслуживания. Не требует специальных инструментов - достаточно обычного гаечного ключа.

Безопасность и стандарты

Изоляторы изготовлены из материалов, устойчивых к термическому старению и электрическим пробоям. Конструкция соответствует требованиям к механической прочности при токах короткого замыкания. Хотя явного указания на соответствие ГОСТ или IEC нет, применение в НКУ предполагает соответствие нормам безопасности для распределительных устройств.

Преимущества

• Высокая механическая прочность - выдерживают динамические нагрузки при КЗ
• Стабильная электроизоляция даже при повышенной влажности и температуре
• Простая конструкция ускоряет сборку шинных систем
• Не требуют периодического обслуживания
• Совместимы с медными и алюминиевыми шинами

Ограничения применения

• Не предназначены для работы при напряжениях выше 1000 В переменного тока (не указано прямо, но исходя из класса НКУ)
• Не рекомендованы для открытых площадок - материал не рассчитан на постоянное воздействие УФ-лучей и осадков
• Нельзя использовать с шинами толще 10 мм - не обеспечивается плотное прилегание
• Максимальный ток - 4000 А; при превышении возможен перегрев и повреждение изоляции

Примеры использования

• Крепление фазных шин в силовом щите 400/230 В
• Сборка шинной трассы в ячейках КРУ для трансформаторных подстанций
• Фиксация шин в распределительных пунктах на заводах и цехах
• Обустройство шинных систем в модульных электростанциях

Практические советы

• Перед монтажом проверьте, что отверстие в корпусе имеет точный диаметр 18 мм - меньшее вызовет деформацию, большее - снижение удержания
• Используйте пружинные шайбы при затяжке гаек - это компенсирует тепловое расширение шин
• Не затягивайте слишком сильно - изолятор хрупкий, перегрузка может вызвать микротрещины
• Для многократных сборок выбирайте изоляторы с одинаковой высотой - так проще выстраивать параллельные шинные ряды
• Изолятор соединительных шпилек высота 90 миллиметров для ИШП (2 штуки) от TDM ELECTRIC - оптимальный выбор для средних и крупных распределительных систем, где важна надёжность и долговечность
