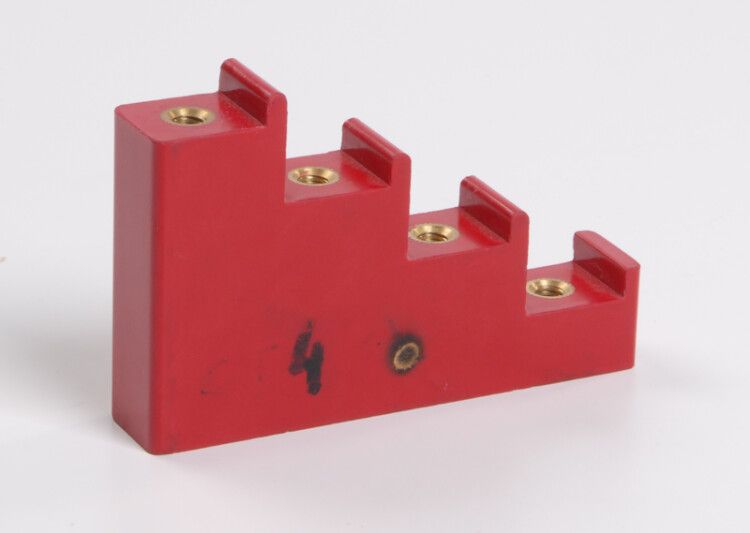

Изолятор ступенчатый ИС4-20 (М6) силовой | YIS11-4-20 IEK

Изолятор ступенчатый ИС4-20 (М6) силовой от IEK предназначен для надёжной фиксации и электрической изоляции токоведущих шин в распределительных щитах и шинных мостах. Этот компонент обеспечивает безопасную работу систем на напряжении до 660 В и токе до 300 А, сохраняя целостность цепи даже при экстремальных температурах.

Назначение и область применения

Изолятор ступенчатый ИС4-20 (М6) силовой используется для жёсткого крепления многожильных или одножильных медных/алюминиевых шин внутри электрощитов, шинных мостов, ячеек КРУ и других распределительных устройств. Он предотвращает случайные замыкания между фазами и землёй, особенно в плотно укомплектованных щитах. Применяется в промышленном оборудовании, энергообъектах, системах автоматизации и на объектах с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 300 А - выдерживает длительную нагрузку без перегрева
• Напряжение: 660 В - рассчитан на использование в сетях до 1000 В переменного тока частотой 50 Гц
• Количество полюсов: 4 - позволяет изолировать четыре параллельные шины
• Межшинное расстояние: 25 мм - оптимальный шаг для компактной сборки без риска пробоя
• Метрический размер болта: М6 - совместим с болтами диаметром 6 мм для крепления шин
• Диапазон рабочих температур: от -60 C до +80 C - работает в суровых условиях, включая холодные склады и нагретые помещения
• Цвет: красный - визуально отличаемый, соответствует цветовым нормам для фазных проводников
• Срок службы: 30 лет - долговечная конструкция, не требует замены в течение всего жизненного цикла установки
• Материал корпуса: негорючий полимер с высоким электросопротивлением - устойчив к механическим повреждениям и не поддерживает горение

Совместимость и монтаж

Изолятор ступенчатый ИС4-20 (М6) силовой совместим со всеми типами прямоугольных и круглых медных и алюминиевых шин, имеющих стандартные отверстия под болт М6. Для монтажа требуется просверлить отверстия в шинах под болты, зафиксировать изолятор на базовой плите или DIN-рейке, затем затянуть шины с помощью гаек и шайб. Убедитесь, что момент затяжки не превышает допустимый для М6 - рекомендуется 1–1,5 Нм. Не используйте изоляторы в качестве несущих элементов для массивных конструкций - они предназначены исключительно для изоляции и фиксации шин.

Безопасность и стандарты

Изолятор ступенчатый ИС4-20 (М6) силовой соответствует требованиям к электроизоляционным материалам для распределительных устройств. Произведён из негорючего полимера, что соответствует классу самозатухающей горючести UL94 V-0. Обеспечивает гарантированную изоляцию при напряжении до 660 В, предотвращая возникновение дугового замыкания между соседними шинами. Соответствует принципам безопасности IEC 61439 для низковольтных распределительных устройств.

Преимущества

• Высокая прочность материала - выдерживает ударные нагрузки при монтаже и эксплуатации
• Стабильные изоляционные свойства при широком диапазоне температур
• Красный цвет упрощает визуальный контроль фазных участков
• Чёткая геометрия с шагом 25 мм снижает риск ошибок при сборке
• Не требует обслуживания - срок службы 30 лет делает его “установил и забыл” решением

Ограничения применения

• Не предназначен для работы при напряжении выше 660 В - применение на более высоких значениях недопустимо
• Не использовать в средах с агрессивными химическими веществами (щелочи, растворители) - материал не устойчив к длительному контакту
• Запрещено использовать как опору для тяжёлых металлоконструкций - изолятор не рассчитан на механическую нагрузку сверх массы шин
• Не подходит для внешней установки без защиты от осадков - хотя материал герметичен, изделие не имеет IP-защиты

Примеры использования

• Фиксация четырёх фазных шин в распределительном щите промышленного станка
• Сборка шинного моста в ячейке КРУ для передачи тока 300 А между секциями
• Изолирование шин в системах бесперебойного питания (ИБП) с высокой плотностью компоновки
• Подключение шин в холодильных установках с низкими температурами (до -40 C)

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в шинах и болтов М6 - не допускайте люфта
• При сборке нескольких рядов изоляторов соблюдайте равномерное расстояние 25 мм между шинами - это критично для изоляционной способности
• Используйте изоляторы серии ИС4-20 только в сочетании с другими элементами IEK - так обеспечивается согласованность по параметрам и сертификатам
• Артикул yis11-4-20 - это точный идентификатор для заказа запасных частей; сохраняйте его в спецификациях проекта
• При работе в условиях вибрации дополнительно закрепляйте изоляторы на раме или платформе - это продлит срок службы
