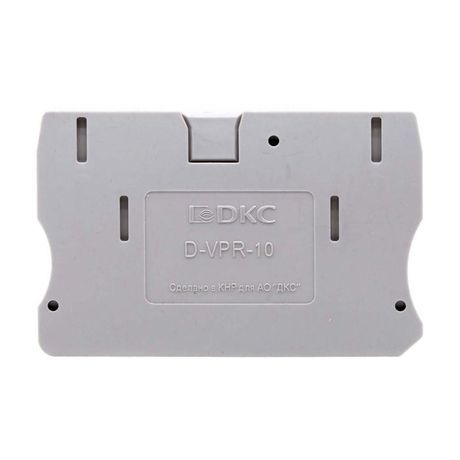

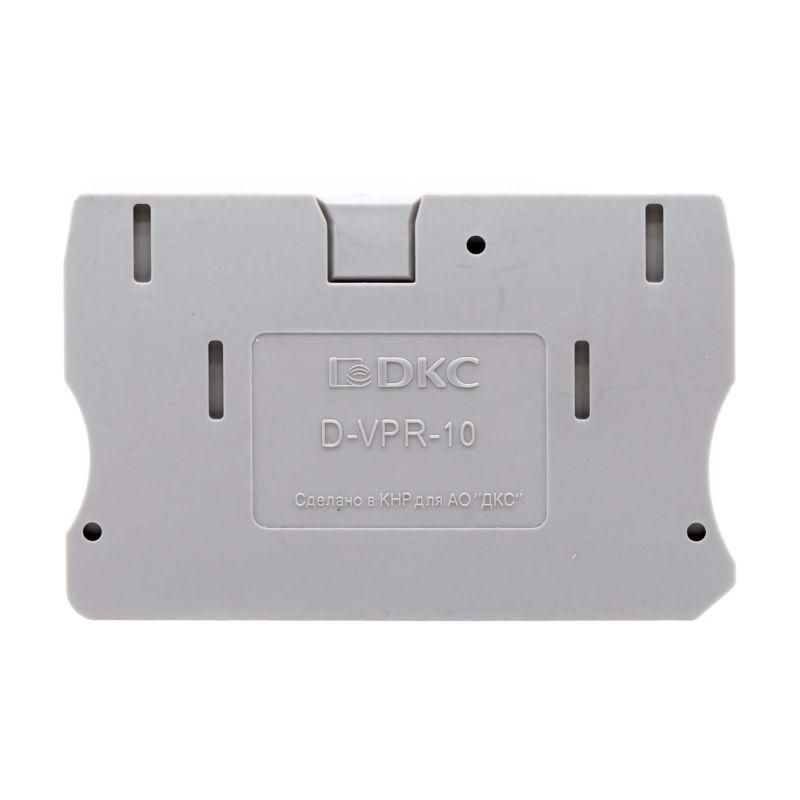

Изолятор торцевой для клеммы VPR-10 | D-VPR-10 DKC ДКС

Изолятор торцевой для клеммы VPR-10 от DKC (ДКС), артикул d-vpr-10, предназначен для безопасного закрытия токоведущих частей клемм в ряду с Push-in зажимом. Он обеспечивает изоляцию, предотвращает случайный контакт и позволяет визуально разделять участки клеммной шины.

Назначение и область применения

Изолятор торцевой для клеммы VPR-10 используется для завершения клеммного ряда - он закрывает открытые контакты на конце блока, исключая риск прикосновения к токоведущим элементам. Также его применяют для физического и визуального разделения групп клемм внутри одного ряда, например, между цепями управления и силовыми цепями. Подходит для установки в распределительных щитах, пультах управления, промышленном оборудовании.

Технические характеристики

• Тип изделия: изолятор торцевой
• Материал: самозагасающий пластик класса воспламеняемости V0 - не поддерживает горение
• Толщина: 2,2 мм - соответствует габаритам клемм VPR-10
• Цвет: серый - совпадает с цветовой гаммой клемм VPR-10-GY и VPR-10-PE-YG
• Тип крепления: защелкивающийся - фиксируется без инструментов
• Наличие концевой пластины: да - обеспечивает герметичное перекрытие кромки клеммы

Совместимость и монтаж

Изолятор торцевой для клеммы VPR-10 совместим только с клеммами серии Push-in от DKC: VPR-10-GY и VPR-10-PE-YG. Монтируется вручную - просто вставьте его в крайний слот до характерного щелчка. Нельзя использовать с другими типами клемм, даже если они имеют похожий внешний вид. Для правильной работы убедитесь, что последняя клемма в ряду полностью заполнена проводником - иначе изолятор не защелкнется плотно.

Безопасность и стандарты

Материал изолятора соответствует классу воспламеняемости V0 по UL 94 - при возгорании материал самостоятельно затухает, не распространяет пламя. Это требование важно для промышленных систем, где соблюдаются нормы пожарной безопасности. Применение в соответствии с требованиями IEC 60947-7-1 для компонентов клеммных блоков.

Преимущества

• Фиксация без инструментов - экономит время при сборке и обслуживании
• Высокая термостойкость и самоугасание материала повышают надежность в аварийных ситуациях
• Концевая пластина предотвращает попадание пыли и влаги внутрь клеммного блока
• Цветовое соответствие снижает вероятность ошибок при визуальном контроле

Ограничения применения

• Не предназначены для использования вне клеммных рядов VPR-10 - не подходят для других моделей клемм, даже от DKC
• Не рассчитаны на механическую нагрузку - нельзя использовать как опору или крепление
• Не обеспечивают IP-защиту - не заменяют корпуса или крышки с высокой степенью герметизации
• Работают только при температуре окружающей среды, допустимой для клемм VPR-10 (обычно –25C…+80C)

Примеры использования

• Закрытие конца клеммного ряда в автоматическом станке для защиты от случайного касания
• Разделение входных и выходных цепей в щите управления насосной станцией
• Обособление сигнальных клемм от силовых в пульте промышленного робота
• Установка в качестве временной заглушки при тестировании отдельных контуров

Практические советы

• Перед установкой проверьте, чтобы последняя клемма была правильно зажата - иначе изолятор не зафиксируется
• Если вы используете несколько изоляторов в одном ряду для разделения сегментов, убедитесь, что между ними есть хотя бы одна рабочая клемма
• Не пытайтесь переустановить изолятор после фиксации - многократное защелкивание может повредить зацепы
• Храните в сухом месте - хоть материал и не боится влаги, длительная сырость может влиять на прочность защелок
• Артикул d-vpr-10 всегда указывается в каталогах DKC как часть комплекта VPR-10 - заказывайте в паре с основными клеммами
