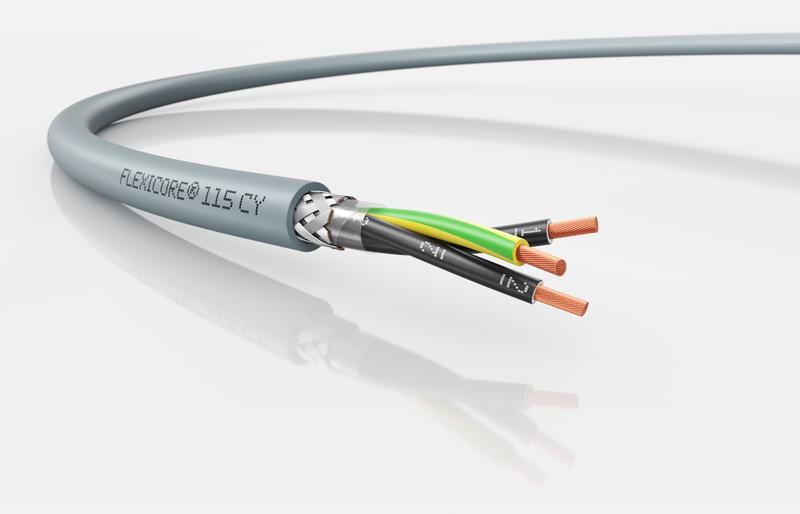

Кабель универсальный FLEXICORE 115 CY 3G1.0 - 3120001425 LAPP

Кабель FLEXICORE 115 CY 3G1 от LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами сечением 1 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для работы в условиях широкого температурного диапазона, повышенной механической нагрузки и воздействия масел. Артикул 3120001425 обеспечивает совместимость с промышленными системами автоматизации и энергообеспечения.

Назначение и область применения

Кабель FLEXICORE 115 CY 3G1 используется для передачи электроэнергии и сигналов в промышленных условиях. Он применяется в электрических установках, на производственных линиях, для питания измерительных приборов, электроинструментов и осветительных сетей. Подходит как для внутреннего, так и для наружного монтажа - в том числе на открытых площадках, в цехах с высокой влажностью или перепадами температур.

Технические характеристики

• Напряжение: 500 В переменного тока
• Количество жил: 3 (включая защитный проводник PE)
• Сечение каждой жилы: 1 мм2
• Материал жил: мягкая многопроволочная медь (класс 5 по IEC 60228 / VDE 0295 / ГОСТ 22483)
• Оболочка: ПВХ пластикат серого цвета
• Экран: металлический, для защиты от помех
• Диаметр кабеля: 7,3 мм
• Температура эксплуатации: от –60 C до +80 C
• Минимальный радиус изгиба: 4 × диаметр (при стационарном монтаже - 29,2 мм)
• Огнестойкость: соответствие IEC 600332-1-2 (не распространяет горение)
• Маслостойкость: устойчив к минеральному маслу и дизельному топливу (по ГОСТ 25018)
• Устойчивость к низким температурам: да - сохраняет эластичность даже при –60 C
• Маркировка жил: цифровая, черная маркировка на белой основе, соответствует VDE 0293-1 и ГОСТ 31947
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY 3G1 совместим с стандартными клеммниками, зажимами и разъемами для медных жил сечением 1 мм2. Для надежного соединения используйте обжимные наконечники подходящего типа. Монтаж допускается в кабельных каналах, лотках, трубах и на открытом воздухе. Не рекомендуется протягивать через слишком узкие каналы - минимальный радиус изгиба составляет 29,2 мм. Экран необходимо заземлить на одном конце (обычно на стороне управления) для эффективной защиты от электромагнитных помех.

Безопасность и стандарты

• Соответствует IEC 600332-1-2 - не поддерживает горение
• Не содержит свинец и другие опасные вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016
• Испытан на масло- и топливостойкость по ГОСТ 25018
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - рассчитан на работу в суровых условиях
• Тестовое напряжение: 4 кВ - гарантирует безопасную работу при скачках напряжения

Преимущества

• Высокая гибкость благодаря многопроволочной меди класса 5 - удобен при прокладке в труднодоступных местах
• Защитный проводник встроен в конструкцию - исключает необходимость дополнительного заземления
• Экран снижает уровень электромагнитных помех - идеален для чувствительных контроллеров и датчиков
• Стойкость к маслу и топливу позволяет использовать рядом с оборудованием, где возможны утечки
• Широкий диапазон рабочих температур - работает в холодильных камерах и на открытых площадках зимой
• Четкая маркировка жил - ускоряет монтаж и снижает риск ошибок при подключении

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шнур или кабель с частой подвижностью (например, для роботов)
• Запрещено применять в условиях длительного прямого контакта с открытым пламенем или высокими температурами выше +80 C
• Не следует прокладывать в контакте с растворителями, бензолом или агрессивными химикатами - ПВХ оболочка не устойчива к ним
• При монтаже в земле требуется дополнительная защита (например, гофра или труба) - кабель не имеет бронирования

Примеры использования

• Подключение ЧПУ-станков и промышленных роботов (для сигнальных и слаботочных цепей)
• Прокладка в конвейерных системах, где есть вибрация и контакт с маслом
• Питание датчиков давления, термопар и других измерительных устройств в цехах
• Освещение на открытых участках заводской территории при низких температурах
• Монтаж в распределительных щитах и кабельных трассах с высокой плотностью укладки

Практические советы

• Перед монтажом проверьте, что радиус изгиба не меньше 29,2 мм - иначе повредится экран и изоляция
• При использовании в сырых помещениях обязательно заземлите экран - это предотвращает наводки и пробои
• Для длинных трасс (>50 м) учтите потери напряжения - сечение 1 мм2 подходит для токов до ~16 А
• При прокладке в одной трассе с мощными кабелями - отделяйте FLEXICORE 115 CY 3G1 экраном или физическим расстоянием, чтобы избежать интерференции
• Храните кабель в сухом месте при температуре от –20 до +40 C - не допускайте намороживания при низких температурах до монтажа
