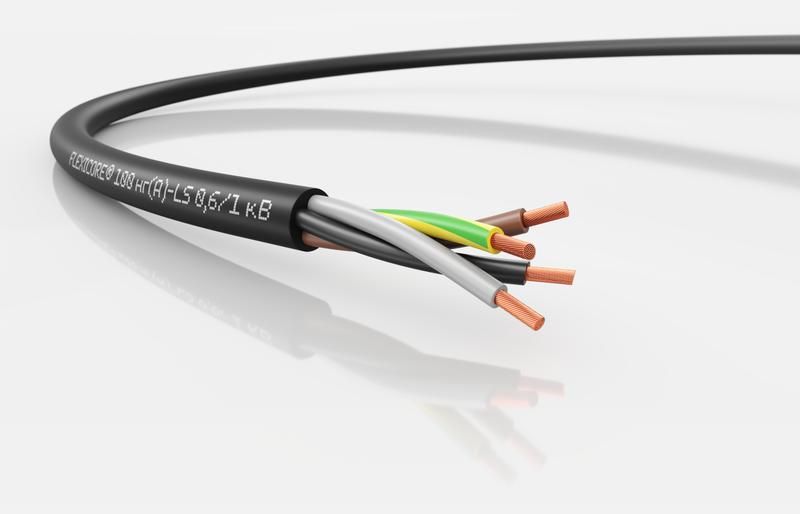

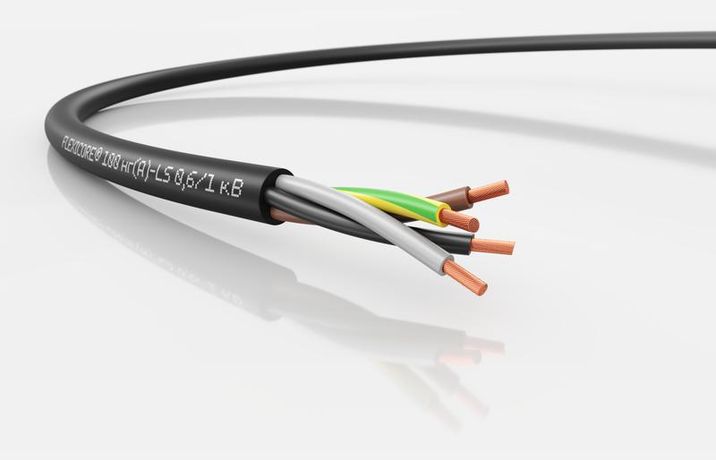

Кабель универсальный FLEXICORE 100 нг(А)-LS 0.6/1 кВ 4G4 - 3120001345 LAPP

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 4G4 - это силовой кабель с четырьмя медными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Он сочетает огнестойкость, низкое дымообразование и безопасную изоляцию, что делает его надёжным решением для промышленных объектов, систем освещения и автоматизации.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 4G4 используется для передачи электроэнергии и управления оборудованием в условиях, где важна пожаробезопасность и устойчивость к механическим нагрузкам. Подходит для прокладки внутри и снаружи помещений - в шахтах, каналах, траншеях, на эстакадах и в производственных цехах. Применяется в системах освещения, на производственных линиях, для подключения станков, измерительных приборов, электроинструментов и других устройств с питанием до 1 кВ.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока;
• Сечение жил: 4 мм2 - обеспечивает токовую нагрузку до 30 А (при нормальных условиях);
• Количество жил: 4 - три фазные жилы + одна жила заземления (PE), цветовая маркировка соответствует стандартам;
• Материал проводника: многопроволочная медь 5 класса гибкости - повышает долговечность при изгибах и вибрациях;
• Изоляция и оболочка: ПВХ (PVC) с низким выделением дыма и токсичных веществ - соответствует LS (Low Smoke);
• Огнестойкость: по IEC 60332-3-22 - не распространяет горение при групповой прокладке;
• Наружный диаметр: 12,4 мм - компактная форма для удобной укладки в каналы и лотки;
• Макс. рабочая температура проводника: +80 C - позволяет использовать в нагреваемых зонах;
• Минимальный радиус изгиба: 4×D (стационарно), 10×D (ограниченная подвижность) - важно соблюдать при монтаже;
• Цвет оболочки: чёрный - устойчив к УФ-лучам, подходит для наружной эксплуатации;
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в сухих и влажных средах;
• Тестовое напряжение: 4 кВ - повышенная прочность изоляции против пробоя;
• Соответствие: REACH, RoHS, ТР ЕАЭС 037/2016 - не содержит свинец и другие опасные вещества.

Совместимость и монтаж

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 4G4 совместим с типовыми клеммниками, разъёмами и зажимами для медных жил сечением 4 мм2. Для подключения используйте наконечники типа НШВИ-4 или аналогичные. Монтаж возможен в кабель-каналах, лотках, трубах, а также открыто на опорах. При прокладке в местах с движущимися элементами (например, на тросах или в механизмах) применяйте только с ограничением подвижности - не более 10×D радиуса изгиба. Не рекомендуется перегибать кабель острыми углами - это снижает срок службы изоляции.

Безопасность и стандарты

Кабель соответствует международному стандарту IEC 60332-3-22 на нераспространение пламени при групповой прокладке. Благодаря технологии LS (Low Smoke), он выделяет минимальное количество дыма и токсичных газов при возгорании - это критично для эвакуационных путей и закрытых пространств. Отсутствие свинца и соответствие RoHS и ТР ЕАЭС 037/2016 обеспечивают экологическую безопасность при использовании и утилизации. Тестовое напряжение 4 кВ гарантирует высокую изоляционную прочность даже при кратковременных перенапряжениях.

Преимущества

• Высокая огнестойкость - не поддерживает горение, защищает смежные системы;
• Низкое дымообразование - сохраняет видимость при пожаре, упрощает эвакуацию;
• Гибкая многопроволочная жила - устойчива к вибрациям и частым изгибам;
• Устойчивость к влаге и перепадам температур - подходит для открытых площадок и сырых помещений;
• Экологическая безопасность - не содержит тяжёлые металлы, соответствует современным нормам;
• Стандартный черный цвет - устойчив к UV-излучению, не требует дополнительной защиты при наружной прокладке.

Ограничения применения

Кабель LAPP KABEL X05VV-F нг(A)-LS 0.6/1 кВ 4G4 не предназначен для постоянного движения (например, в кабель-трассах с частыми перемещениями). Его нельзя применять в условиях постоянного контакта с маслом, бензином или растворителями - ПВХ-оболочка может разрушаться. Также запрещено использование при температурах ниже –40 C или выше +80 C на проводнике. Не следует прокладывать рядом с источниками открытого пламени или в местах с риском механического повреждения без дополнительной защиты (например, в трубах или коробах).

Примеры использования

• Подключение промышленных станков и конвейеров в цехах;
• Осветительные сети в складских помещениях и торговых комплексах;
• Питание насосов, вентиляторов и автоматических клапанов;
• Монтаж систем управления и сигнализации в зданиях;
• Подключение электроинструмента на строительных площадках;
• Прокладка в траншеях и на эстакадах для наружного энергообеспечения.

Практические советы

• Перед монтажом проверьте радиус изгиба - не менее 49,6 мм (4 × 12,4 мм) для стационарной прокладки;
• Не затягивайте зажимы слишком сильно - это деформирует многопроволочные жилы и снижает контакт;
• При прокладке в одной трассе с другими кабелями соблюдайте расстояние между ними - это предотвращает перегрев;
• Для наружной прокладки используйте кабельные лотки с крышкой - продлевает срок службы оболочки;
• При необходимости удлинения используйте герметичные ответвительные коробки - не допускайте открытых соединений;
• Заземляющая жила должна быть обязательно подключена к контуру заземления - это обязательное условие безопасности.
