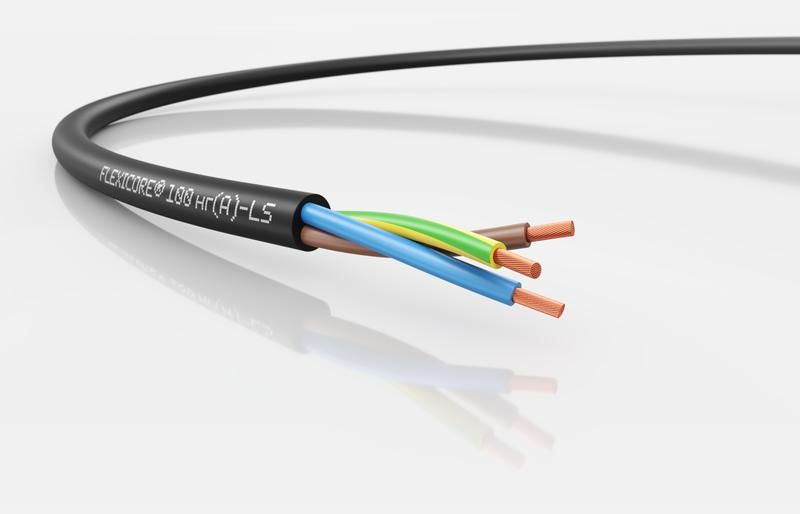

Кабель универсальный LAPP KABEL X05VV-F нг(А)-LS 3G1 - 3120000027

Кабель LAPP KABEL X05VV-F нг(A)-LS - это медный силовой и контрольный кабель с негорючей, малодымной оболочкой, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью в промышленных, коммунальных и бытовых системах. Артикул 3120000027 соответствует требованиям ГОСТ 31565-2012 и подходит для работы в широком диапазоне температур.

Назначение и область применения

Кабель LAPP KABEL X05VV-F нг(A)-LS используется для передачи электроэнергии и сигналов в стационарных и слабоподвижных системах. Применяется в промышленном оборудовании, производственных линиях, осветительных сетях, для подключения измерительных приборов, электроинструментов и бытовых устройств. Подходит для прокладки как внутри зданий, так и на улице благодаря устойчивости к УФ-излучению.

Технические характеристики

• Сечение жил: 1 мм2
• Количество жил: 3 (включая защитный проводник PE)
• Материал жил: многопроволочная медь (5 класс гибкости по IEC 60228)
• Оболочка: ПВХ с низким выделением дыма (LS)
• Номинальное напряжение: 300/500 В
• Номинальный ток: 15 А
• Наружный диаметр: 6,4 мм
• Диапазон рабочих температур: от –50 C до +80 C
• Исполнение: нг(A)-LS - не распространяет горение при групповой прокладке (EN 60332-3-22)
• УФ-стойкость: да
• Масса: 0,075 кг/м
• Проверочное напряжение: 4 кВ
• Климатическое исполнение: У1, У2, У3 - для эксплуатации в сухих и влажных условиях, в том числе на открытом воздухе

Совместимость и монтаж

Кабель совместим с клеммами, рассчитанными на сечения 0,5–1,5 мм2. Для надёжного соединения рекомендуется использовать опрессовку или пайку - скрутки недопустимы. Минимальный радиус изгиба: 4×D (25,6 мм) при стационарной прокладке; 10×D (64 мм) при ограниченной подвижности. Монтаж допускается в трубах, лотках, кабель-каналах, на кабельных трассах. Оболочка не повреждается при правильном изгибе и фиксации.

Безопасность и стандарты

• Соответствие: ГОСТ 31565-2012, EN 60332-3-22
• Низкое выделение дыма - снижает риск задымления при возгорании
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствие RoHS, REACH, ТР ЕАЭС 037/2016
• Защитный проводник (PE) есть - обеспечивает безопасность при замыкании на корпус

Преимущества

• Высокая огнестойкость - не поддерживает горение даже при групповой прокладке
• Стабильная работа при экстремальных температурах - от мороза до высокой жары
• УФ-защита позволяет применять кабель на открытом воздухе без дополнительной защиты
• Многопроволочная жила - устойчива к вибрациям и частым изгибам при ограниченной подвижности
• Чёрная оболочка - маскирует загрязнения, долговечна при эксплуатации

Ограничения применения

• Не предназначен для постоянного движения (например, в кабель-траках с цикличным изгибом)
• Запрещено использование в местах с воздействием открытого пламени или расплавленного металла
• Не следует прокладывать рядом с источниками сильного теплового излучения выше +80 C
• Не рекомендован для прямого бетонирования без защитной оболочки - возможна деформация при давлении

Примеры использования

• Подключение станков и автоматических линий в цехах
• Прокладка освещения в торговых центрах и офисах
• Монтаж систем управления и сигнализации
• Питание переносных электроинструментов на стройплощадках
• Установка наружного освещения и видеонаблюдения

Практические советы

• При прокладке в холодную погоду (ниже –15 C) нагрейте кабель до комнатной температуры - иначе ПВХ станет хрупким
• Избегайте резких изгибов - используйте направляющие ролики или плавные переходы
• При использовании в сыром месте (подвал, улица) обязательно применяйте герметичные вводы и клеммы
• При групповой прокладке нескольких кабелей учитывайте суммарную теплоотдачу - перегрев снижает срок службы
• При заказе убедитесь, что нужен именно LAPP KABEL X05VV-F нг(A)-LS (артикул 3120000027) - аналоги могут отличаться по составу и классу гибкости
