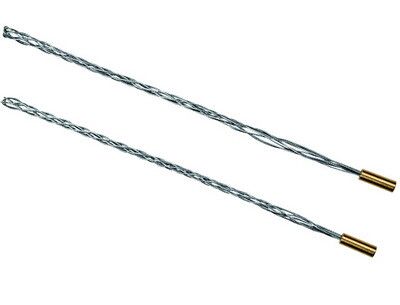

Кабельный чулок с резьбовым наконечником, д. 6-9 мм, резьба М5 | 59509 DKC ДКС

Кабельный чулок с резьбовым наконечником DKC (арт. 59509) предназначен для надежного соединения кабеля с протяжной лентой или тросом при прокладке проводов в трубах и каналах. Изделие из оцинкованной стали обеспечивает прочную фиксацию и долговечность даже в сложных условиях монтажа.

Назначение и область применения

Кабельный чулок DKC (арт. 59509) используется для захвата кабеля при его протяжке через трубы, гофры, кабельные каналы и другие ограниченные пространства. Применяется исключительно совместно с протяжными устройствами, оснащёнными наружной резьбой M5. Подходит для прокладки силовых, сигнальных и коммуникационных кабелей с диаметром жилы 6–9 мм. Часто применяется в строительстве, промышленном оборудовании, системах автоматизации и энергетике.

Технические характеристики

• Диаметр захватываемого кабеля: 6–9 мм
• Резьба наконечника: M5 (внутренняя)
• Материал корпуса: сталь
• Покрытие: оцинковано по методу сендзимира - равномерное, плотное покрытие цинком, повышающее коррозионную стойкость
• Тип головки: закрытого типа - герметичная форма, предотвращает попадание грязи и влаги внутрь
• Длина рабочей части: 200 мм
• Цвет: светло-серый
• Количество в упаковке: 1 шт.

Совместимость и монтаж

Кабельный чулок DKC (арт. 59509) совместим только с протяжками, имеющими внешнюю резьбу M5. Для установки:

1. Вставьте кабель в чулок до упора - он должен плотно прилегать по всей длине.
2. Навинтите чулок на резьбовой наконечник протяжки до упора - не используйте инструменты, достаточно рук.
3. Убедитесь, что кабель не перегибается внутри чулка - это снижает риск повреждения изоляции.
4. Не допускайте перекоса при затяжке - это может привести к деформации резьбы.

После завершения протяжки чулок можно демонтировать и использовать повторно, если не поврежден.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Нет сертификации по IEC/EN, так как это вспомогательный элемент, не являющийся электроизолирующим компонентом. Однако оцинкованное покрытие обеспечивает безопасную работу во влажных и агрессивных средах.

Преимущества

• Высокая прочность благодаря стальной основе и методу сендзимира - выдерживает значительные усилия при протяжке
• Закрытый тип наконечника - минимизирует риск засорения резьбы пылью, бетонной пылью или металлической стружкой
• Многоразовое использование - после успешной протяжки чулок можно снять и применить снова
• Легко распознаётся по цвету и форме - отличается от других типов кабельных фитингов

Ограничения применения

• Не предназначена для работы с кабелями меньше 6 мм - возможен проскальзывание
• Не подходит для кабелей больше 9 мм - риск разрыва стенок чулка
• Не является изолирующим элементом - нельзя использовать как замену кабельным муфтам или вводам
• Не рекомендуется для постоянного наружного монтажа - хотя оцинкован, не рассчитана на длительное воздействие открытых условий
• Не совместима с резьбами другого стандарта (G1/4”, M6 и т.п.)

Примеры использования

• Протяжка кабеля ШВВП 2×1,5 мм2 через пластиковую трубу в стене
• Установка контрольных кабелей в кабельных лотках с поворотами
• Монтаж сигналов управления на промышленных станках с ограниченным доступом
• Прокладка сетевых кабелей в технологических каналах заводских помещений

Практические советы

• Перед использованием проверяйте состояние резьбы - наличие забитых резьбовых канавок требует очистки щёткой
• Для кабелей с толстой изоляцией - выбирайте минимальный диапазон (6–7 мм), чтобы избежать люфта
• Если протяжка проходит через длинные участки (>15 м), используйте смазку на поверхности кабеля - это снижает нагрузку на чулок
• Храните чулки в сухом месте - даже оцинкованная сталь может окисляться при постоянной влажности
• Не используйте плоскогубцы для затяжки - это может повредить резьбу и сделать изделие непригодным для повторного использования
