Держатель кабельный для крепления в треугольник, д. 65-90 мм | BHR4009 DKC ДКС

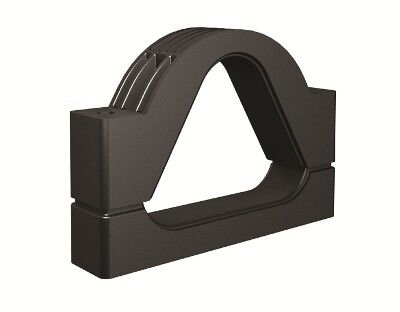

Держатель кабельный для крепления в треугольник, диаметр 65–90 мм DKC - надёжное решение для фиксации толстых силовых кабелей в трёхточечной системе крепления. Подходит для монтажа в помещениях и на улице, изготовлен из экологичного армированного пластика. Артикул bhr4009, серия B5 Combitech.

Назначение и область применения

Держатель кабельный для крепления в треугольник, диаметр 65–90 мм DKC предназначен для удерживания одиночных или группированных силовых кабелей с внешним диаметром от 65 до 90 мм. Применяется там, где требуется жёсткая фиксация крупногабаритных проводов - например, на шинопроводах, в распределительных устройствах, на опорах или в кабельных каналах. Подходит для кабелей напряжением до 500 кВ, включая однофазные сети 110–220 В. Установка допускается как внутри зданий, так и на открытой площадке.

Технические характеристики

• Тип изделия: держатель кабеля с трёхточечным креплением
• Диапазон зажимаемого диаметра: 65–90 мм
• Максимальное количество кабелей в одном держателе: 3
• Материал: армированный полимер, без содержания галогенов
• Устойчивость к воздействию окружающей среды: работает при перепадах температур, в условиях повышенной влажности и под прямыми солнечными лучами

Совместимость и монтаж

Держатель кабельный для крепления в треугольник, диаметр 65–90 мм DKC рассчитан на установку на металлические или бетонные поверхности с помощью болтов или кронштейнов. Крепление осуществляется через три точки, формирующие устойчивый треугольник - это предотвращает смещение кабеля даже при значительных нагрузках. Для монтажа используйте крепёж, соответствующий типу основания. Обязательно проверьте соответствие диаметра кабеля указанному диапазону: меньше 65 мм - держатель будет слабо фиксировать, больше 90 мм - невозможно закрыть защёлку.

Безопасность и стандарты

Изделие выполнено из галоген-free материала - при возгорании не выделяет токсичных газов, что важно для замкнутых пространств и объектов с высокими требованиями к пожаробезопасности. Соответствует требованиям к электроизоляционным материалам для кабельных систем. Несёт механическую нагрузку, но не является элементом электрической защиты - не обеспечивает изоляцию между кабелями и другими проводящими частями.

Преимущества

• Трёхточечная система крепления исключает проскальзывание и деформацию кабеля
• Армированный пластик обеспечивает прочность при минимальном весе
• Отсутствие галогенов делает его безопасным для использования в метро, тоннелях, офисах и других закрытых зонах
• Не требует специальных инструментов для установки - достаточно обычного ключа
• Стойкий к УФ-излучению - не хрупнет и не теряет форму на солнце

Ограничения применения

• Не предназначена для крепления кабелей с диаметром менее 65 мм - не обеспечит плотного контакта
• Не используется как изолирующий элемент - не заменяет кабельные муфты или изоляторы
• Не рекомендован для постоянного погружения в воду - хотя устойчив к влаге, не имеет IP-защиты выше IP54
• Не подходит для кабелей с жесткой бронёй или острыми краями - риск повреждения корпуса
• Работает только с круглыми кабелями - не совместим с плоскими или прямоугольными профилями

Примеры использования

• Фиксация кабелей питания на подстанциях 110/220 кВ
• Закрепление силовых линий в кабельных тоннелях метрополитена
• Монтаж кабелей на столбах ЛЭП в городских условиях
• Удерживание кабелей на конвейерах и промышленных станках с высокой мощностью
• Крепление кабелей в распределительных щитах с ограниченным пространством

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - он может отличаться от заявленного производителем из-за оболочки или заполнителей
• При использовании нескольких держателей в ряд соблюдайте равномерный шаг - не более 1,5 м между точками крепления
• Если кабель находится под напряжением, не затягивайте крепёж слишком сильно - можно повредить изоляцию
• Для длительной эксплуатации на улице периодически осматривайте держатель на предмет трещин или потери эластичности материала
• Держатель кабельный для крепления в треугольник, диаметр 65–90 мм DKC (bhr4009) совместим со всеми комплектующими серии B5 Combitech - можно использовать в единой системе крепления
