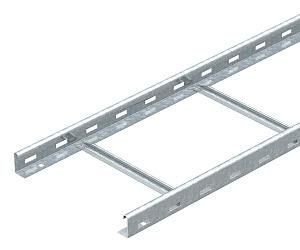

Кабельный лестничный лоток 45x200x3000 мм | 6200508 OBO Bettermann

Кабельный лестничный лоток LG 420 NS 3 FS от OBO BETTERMANN - это прочная, оцинкованная металлическая конструкция для прокладки силовых и слаботочных кабелей вдоль вертикальных и горизонтальных поверхностей. Лоток рассчитан на нагрузки в промышленной среде, легко монтируется и обеспечивает доступ к проводам без демонтажа.

Назначение и область применения

Кабельный лестничный лоток LG 420 NS 3 FS предназначен для упорядоченной прокладки кабелей в помещениях и на открытых участках: в цехах, распределительных устройствах, серверных, трансформаторных подстанциях, на эстакадах. Подходит для групповой прокладки до 10–15 кабелей одновременно. Благодаря перфорированным боковым стенкам обеспечивается вентиляция и быстрый доступ к кабелям для обслуживания.

Технические характеристики

• Габариты: 45×200×3000 мм (высота × ширина × длина)
• Материал: сталь с толщиной 1,25 мм
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Тип ступени: перфорированный профиль - снижает вес и улучшает теплоотвод
• Расстояние между перекладинами: 300 мм - соответствует стандартным шагам крепления
• Фиксация ступеней: наглухо заклепаны - исключает люфт и повышает жесткость
• Тип бокового профиля: плоский - позволяет использовать стандартные крепёжные элементы
• Полезное сечение: 6800 мм2 - достаточное для прокладки большинства кабелей в одной секции
• Перфорация боковых стенок: да - обеспечивает вентиляцию и возможность фиксации кабелей хомутиками через отверстия

Совместимость и монтаж

Кабельный лестничный лоток LG 420 NS 3 FS совместим со всей системой KTS от OBO BETTERMANN. Монтируется на стены, потолки, опоры с помощью кронштейнов, хомутов или анкеров. Для установки требуется минимум инструментов: дрель, гаечные ключи, уровень. Установка возможна как горизонтально, так и вертикально. Каждый лоток можно удлинить путём стыковки с другим таким же лотком - стык выполняется без зазора благодаря точному профилю. Не требует сварки.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 и ГОСТ Р 50571.5.52, что гарантирует безопасную эксплуатацию в электроустановках. Оцинкованное покрытие предотвращает образование ржавчины, продлевая срок службы. Перфорация выполнена с соблюдением допусков, чтобы не ослаблять несущую способность профиля.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,25 мм и заклёпанной конструкции
• Устойчивость к коррозии - оцинкование выдерживает воздействие влаги и агрессивных сред
• Легкий доступ к кабелям - перфорация позволяет менять или добавлять провода без снятия крышки
• Совместимость с серийными комплектующими OBO BETTERMANN - упрощает сборку системы
• Экономия времени на монтаж - готовые отверстия позволяют сразу крепить кабели хомутиками

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя оцинкован, IP-защита не предусмотрена
• Не рекомендован для мест с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка имеет ограниченную устойчивость к химически активным средам
• Максимальная нагрузка ограничена полезным сечением 6800 мм2 - превышение числа кабелей может вызвать перегрев
• Не используется в качестве несущего элемента для оборудования - только для кабелей

Примеры использования

• Прокладка кабелей питания и управления на конвейерной линии в пищевом цехе
• Распределение слаботочных сетей (LAN, CCTV) в серверной комнате
• Подвеска кабелей вдоль стен технологического корпуса с частым доступом для обслуживания
• Обустройство кабельных трасс в подземных переходах с высокой влажностью

Практические советы

• При монтаже на вертикальной поверхности используйте крепления с интервалом не более 1,5 м - особенно при заполнении лотока на 80% сечения
• Для защиты от внешних повреждений в зонах с риском ударов применяйте пластиковые накладки на края лотка
• При стыковке двух лотков LG 420 NS 3 FS проверьте совпадение перфораций - это важно для последующей фиксации кабелей
• Учитывайте посадочные размеры: ширина 200 мм требует свободного пространства не менее 220 мм между препятствиями
• Заполняйте лоток не более чем на 60–70% сечения - это сохраняет воздушный зазор для охлаждения и удобство замены кабелей
