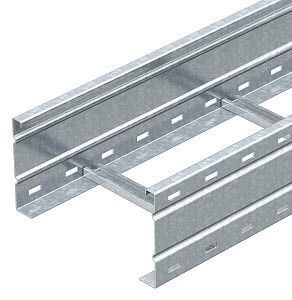

Кабельный лестничный лоток для больших расстояний 160x200x6000 (WKLG 1620 FT) | 6227120 OBO Bettermann

Кабельный лестничный лоток OBO BETTERMANN артикул 6227120 (тип WKLG 1620 FT) предназначен для прокладки силовых и управляющих кабелей на значительных расстояниях между опорами. Выполнен из стали толщиной 2 мм с покрытием горячим цинком - обеспечивает долговечность в агрессивных средах. Подходит для промышленных объектов, энергообъектов и инфраструктуры, где требуется надежная фиксация большого количества кабелей.

Назначение и область применения

Кабельный лестничный лоток OBO BETTERMANN 6227120 используется для прокладки кабелей в условиях, когда необходимо преодолеть большие пролеты без промежуточных опор. Применяется в промышленных помещениях, на электростанциях, в подстанциях, на заводах, в тоннелях и на открытых участках трасс. Особенно эффективен там, где требуется одновременная прокладка множества кабелей различного сечения и назначения.

Технические характеристики

• Размеры: ширина 160 мм, высота 200 мм, длина 6000 мм
• Материал: сталь с толщиной 2 мм
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Полезное сечение: 28 200 мм2 - позволяет разместить до 90–110 кабелей среднего сечения (зависит от диаметра)
• Расстояние между ступеньками: 300 мм - обеспечивает равномерную нагрузку на кабели
• Тип ступени: беззубцовый профиль - предотвращает повреждение изоляции кабелей
• Фиксация ступеней: наглухо заклепана - исключает люфт и деформацию при нагрузке
• Боковые профили: открытые, перфорированные - позволяют легко крепить кабели зажимными скобами и обеспечивают естественную вентиляцию
• Исполнение: усиленное - рассчитано на повышенные механические нагрузки
• Реестр РФ: 1367/17/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Кабельный лестничный лоток OBO BETTERMANN 6227120 совместим со всеми стандартными креплениями OBO - кронштейнами, подвесками, хомутами и зажимными скобами типа 2056, указанными в описании производителя. Монтаж выполняется на несущих конструкциях с шагом опор до 6 метров благодаря усиленному исполнению. Для сборки используются болты M8/M10 или заклепки. Перфорированные боковые стенки позволяют крепить кабели без демонтажа лотка - достаточно просверлить отверстие и установить зажим.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и EN 61537. Горячее цинкование обеспечивает электроизоляционную безопасность при случайном контакте с металлическими частями. Лицензия Росатома подтверждает соответствие нормам безопасности для ядерных и радиационно опасных объектов. Реестр промышленной продукции РФ гарантирует легализованность продукта для использования в государственных и коммерческих проектах.

Преимущества

• Высокая прочность за счет толщины стали 2 мм и усиленной конструкции
• Защита от коррозии - горячее цинкование служит более 25 лет даже во влажной среде
• Открытые перфорированные стенки - удобство монтажа, доступ к кабелям, снижение перегрева
• Беззубцовые ступени - сохраняют целостность изоляции кабелей при укладке и обслуживании
• Заклепанная фиксация ступеней - исключает сползание и деформацию при длительной эксплуатации
• Поддержка крупных пролетов - до 6 м без дополнительных опор, что снижает затраты на монтаж

Ограничения применения

• Не предназначен для прокладки кабелей с напряжением выше 1000 В без дополнительной изоляции и защиты
• Не рекомендован для постоянного погружения в воду - хотя цинк защищает от влаги, лоток не герметичен
• Не следует использовать в средах с агрессивными химическими веществами (например, концентрированные щелочи или кислоты)
• Максимальная температура окружающей среды - +60C; при более высоких значениях возможна потеря прочности покрытия
• Не подходит для прокладки гибких кабелей с частыми изгибами - требуются специальные каналы или гофры

Примеры использования

• Электрощитовые комнаты на тепловых электростанциях - прокладка кабелей управления и питания
• Производственные цеха с длинными конвейерными линиями - маршруты для сигнальных и силовых кабелей
• Железнодорожные тоннели - прокладка освещения, связи и систем автоматизации
• Атомные станции и объекты Росатома - согласно лицензии ЦО-12-101-13253
• Объекты нефтегазовой отрасли - наружные трассы с воздействием влаги и перепадами температур

Практические советы

• При расчете нагрузки учтите вес кабелей - суммарная масса должна быть ниже допустимой для данного типа лотка (до 120 кг/м при максимальном пролете)
• Для крепления используйте только зажимные скобы типа 2056 - они обеспечивают равномерное давление и не повреждают изоляцию
• При монтаже на вертикальных поверхностях обязательно применяйте дополнительные фиксаторы через каждые 1,5 м
• Проверьте посадочные размеры перед заказом - ширина 160 мм и высота 200 мм должны соответствовать свободному пространству в помещении
• При необходимости удлинения лотка используйте комплекты стыковки от OBO - не режьте и не сваривайте самостоятельно
• Перед запуском проверьте все точки крепления - особенно важны места перехода между горизонтальными и вертикальными участками
