Кабельный листовой лоток перфорированный 110x200x3000 (MKS 120 A2) | 6060811 OBO Bettermann

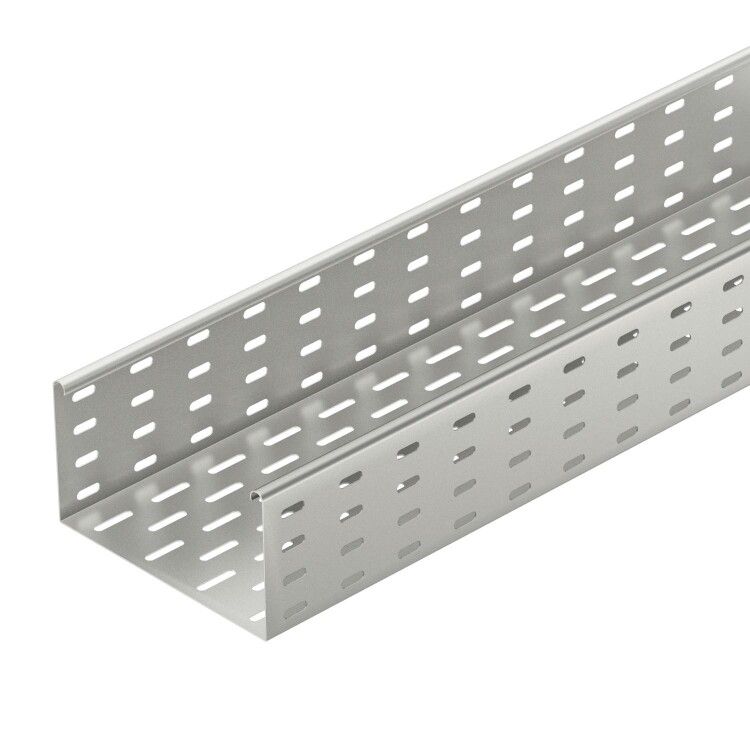

Кабельный лоток перфорированный 110x200x3000 мм из нержавеющей стали толщиной 1 мм, серия MKS 120, VA4301, A2 - это прочный и коррозионностойкий элемент кабельной трассы, предназначенный для прокладки силовых и управляющих кабелей в агрессивных или влажных средах. Продукт соответствует требованиям OBO BETTERMANN и предназначен для систем с повышенными требованиями к долговечности.

Назначение и область применения

Лоток используется для организации открытых кабельных трасс там, где важна устойчивость к коррозии, химическим воздействиям и влаге. Подходит для прокладки кабелей на объектах пищевой, фармацевтической, химической промышленности, в морских портах, на очистных сооружениях, в холодильных камерах и других зонах с высокой влажностью или частой мойкой. Перфорация позволяет легко крепить лоток к стенам, потолкам и опорным конструкциям.

Технические характеристики

• Размеры: 110 × 200 × 3000 мм (высота × ширина × длина)
• Толщина материала: 1 мм
• Материал: Нержавеющая сталь AISI 304 - устойчива к окислению, кислотам и щелочам
• Полезное сечение: 22 000 мм2 - позволяет размещать значительное количество кабелей без перегрева
• Перфорация: Да - боковые стенки и дно имеют равномерно расположенные отверстия для крепления и вентиляции
• Огнестойкость: Да - материал не поддерживает горение, сохраняет целостность при температуре до 950 C
• Исполнение: Без соединительного элемента - требует самостоятельного подбора фитингов

Совместимость и монтаж

Лоток совместим с комплектующими серии MKS 120 от OBO BETTERMANN. Для сборки трассы используются кронштейны, углы, переходники и крышки серии MKS 120. Монтаж осуществляется через перфорацию с помощью саморезов, болтов или анкеров. Учитывайте посадочные диаметры крепежа - отверстия рассчитаны под M6–M8. Лоток можно резать болгаркой с диском по металлу, после чего кромки рекомендуется зачистить для предотвращения повреждений изоляции кабелей.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 (стандарт для кабельных лотков) и имеет класс огнестойкости B-s1,d0 согласно Еврокоду. Материал AISI 304 подтверждает соответствие ISO 9001 и ASTM A240. Отсутствие покрытия исключает риск отслоения или выделения вредных веществ - безопасно для пищевых и медицинских объектов.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и качественной нержавеющей стали
• Устойчивость к коррозии даже при постоянном контакте с водой, соленым воздухом или моющими средствами
• Перфорация обеспечивает легкий доступ к кабелям, хорошую вентиляцию и гибкость крепления
• Не требует периодического обслуживания - срок службы более 25 лет в агрессивных условиях
• Экологичность: полностью recyclable, не содержит свинца, кадмия и других токсичных компонентов

Ограничения применения

Не применяется в местах с постоянным механическим ударным воздействием (например, рядом с литейными участками). Не предназначен для прокладки кабелей с напряжением выше 1000 В без дополнительной защиты. Не следует использовать в средах с концентрацией хлора выше 200 ppm - возможна точечная коррозия. Также не подходит для установки в зонах с температурой ниже -40 C без проверки эластичности кабелей.

Примеры использования

• Прокладка кабелей управления на конвейерных линиях в пищевом цехе
• Кабельная трасса в морском терминале - устойчив к солевому туману
• Подвесные трассы в фармацевтическом производстве - легко моются и не загрязняют среду
• Обвязка оборудования в химических лабораториях - не реагирует на спирты, кислоты и растворители

Практические советы

• При проектировании трассы учитывайте радиус изгиба - минимальный радиус для этого лотка составляет 1,5×ширины (300 мм)
• Для длинных прямых участков (>15 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Используйте только крепеж из нержавеющей стали (A2/A4) - другие материалы вызывают гальваническую коррозию
• При необходимости закрывать лоток - выбирайте крышку серии MKS 120 с аналогичной перфорацией
• Артикул VA4301, A2 - это один и тот же продукт; различие в обозначении связано с внутренней нумерацией OBO Bettermann
