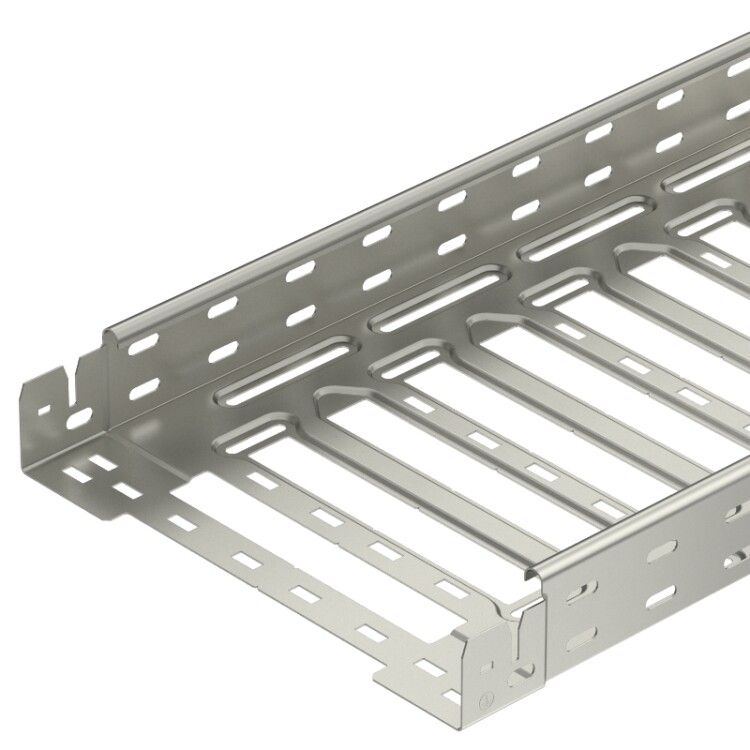

Кабельный лоток перфорированный SKSM 620 A4 от OBO Bettermann - это прочный элемент кабельной трассы из нержавеющей стали 316 V4A, предназначенный для прокладки кабелей в агрессивных средах. Благодаря интегрированному соединителю и перфорации, он обеспечивает гибкий и надёжный монтаж даже в условиях повышенной влажности, коррозии или требований пожарной безопасности.

Назначение и область применения

Кабельный лоток SKSM 620 A4 используется для прокладки силовых и слаботочных кабелей в помещениях с высокими требованиями к устойчивости к коррозии - например, на пищевых предприятиях, фармацевтических объектах, химических производствах, в морских портах или на открытых площадках. Подходит для установки под спринклерными системами согласно норме VdS 2092. Интегрированный соединитель позволяет собирать трассы без дополнительных крепёжных деталей, что снижает время монтажа.

Технические характеристики

• Размеры: 60 × 200 × 3050 мм (высота × ширина × длина)
• Толщина материала: 1,5 мм
• Материал: Нержавеющая сталь 316 V4A ( AISI 316L ) - устойчива к хлоридам, кислотам и щелочам
• Полезное сечение: 11 800 мм2 - позволяет прокладывать значительное количество кабелей
• Перфорация: Сплошная по всей боковой стенке, ячейки 7×20 мм - обеспечивают доступ для крепления и вентиляции
• Процент перфорации: ~30% - соответствует требованиям VdS 2092 для зон с автоматическим пожаротушением
• Исполнение: С интегрированным соединителем - позволяет легко состыковывать лотки без болтов
• Длина в сборе: 3000 мм - после установки соединителей

Совместимость и монтаж

Лоток SKSM 620 A4 совместим с другими элементами системы KTS от OBO Bettermann. Интегрированный соединитель позволяет быстро соединять два лотка друг с другом - достаточно вставить один лоток в другой до щелчка. Для крепления к стене или потолку используются стандартные кронштейны и подвесы с подходящим шагом (рекомендовано не более 1,5 м между точками крепления). Перфорация 7×20 мм позволяет устанавливать дополнительные крепления, переходники, ответвители и крышки без сверления.

Безопасность и стандарты

• Соответствует директиве VdS 2092 - допущен к применению в зонах с распылительными системами пожаротушения
• Материал 316 V4A соответствует DIN EN 10088-2 - гарантирует долговечность в агрессивных средах
• Не содержит хлора и других веществ, способных вызвать межкристаллитную коррозию

Преимущества

• Высокая коррозионная стойкость благодаря материалу 316 V4A - срок службы до 30 лет в морской и химической среде
• Интегрированный соединитель исключает необходимость использовать болты и гайки - экономия времени на монтаже
• Сплошная перфорация даёт возможность легко модифицировать трассу - добавлять ответвления, крепить датчики или освещение
• Подходит для помещений с частым мытьём и высокой влажностью - идеален для пищевой и фармацевтической промышленности
• Электрическая проводимость металла обеспечивает естественную экранизацию и заземление кабелей

Ограничения применения

• Не предназначен для механически нагруженных участков - не выдерживает ударные нагрузки или давление тяжёлых механизмов
• Не рекомендуется для прямого контакта с открытым пламенем или температур выше +400 C - материал теряет прочность
• Установка на вертикальных поверхностях требует обязательного использования поддерживающих кронштейнов - самонесущий монтаж невозможен
• Ширина 200 мм и выше - не подходит для компактных ниш или мест с ограниченным свободным пространством менее 250 мм

Примеры использования

• Прокладка кабелей управления на заводе по производству молока - где требуется регулярная мойка оборудования
• Трассировка сигналов датчиков в химическом цехе с воздействием паров кислот
• Кабельная система под спринклерами в аптеке или больничном комплексе
• Настил кабелей на причальных сооружениях - защищён от солёного воздуха и влаги

Практические советы

• При проектировании учтите, что полезная длина лотка после сборки - 3000 мм, а не 3050 мм - запас нужен для соединителя
• Для горизонтальной трассы используйте кронштейны через каждые 1–1,5 метра; для вертикальной - через 0,8–1 м
• Перфорация позволяет крепить крышки и заглушки без сверления - выбирайте оригинальные элементы OBO Bettermann для гарантированной герметичности
• При необходимости удлинения - всегда используйте только совместимые соединители SKSM 620 A4, чтобы сохранить целостность заземления
• Артикул 6059511 - единственный номер для этого исполнения. Убедитесь, что заказываете именно его - другие модели имеют другую перфорацию или толщину
