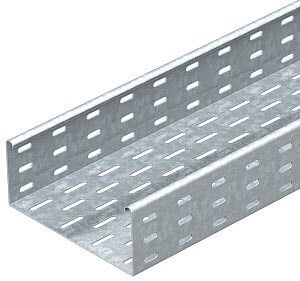

Кабельный листовой лоток перфорированный 85x500x3000 (MKS 850 FT) | 6057621 OBO Bettermann

Кабельный лоток листовой перфорированный 85x500x3000 мм от OBO BETTERMANN - это прочный, цинкованный элемент системы MKS 85 для прокладки кабелей в промышленных условиях. Артикул mks 850 ft обеспечивает надежную фиксацию и удобство монтажа благодаря перфорации и совместимости с компонентами серии.

Назначение и область применения

Кабельный лоток листовой перфорированный 85x500x3000 мм предназначен для прокладки силовых и управляющих кабелей в помещениях и на открытых площадках. Подходит для установки на стенах, потолках, опорах и в технологических коробах. Применяется на заводах, в энергообъектах, на транспорте, в системах автоматизации и на объектах, требующих лицензии Росатома.

Технические характеристики

• Размеры: 85 мм (высота) × 500 мм (ширина) × 3000 мм (длина)
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 1 мм - достаточна для механической прочности при средней нагрузке
• Полезное сечение: 42 300 мм2 - позволяет размещать значительный объем кабелей
• Перфорация: боковые стенки и основание имеют отверстия для крепления и вентиляции
• Исполнение: без соединительного элемента - требуется самостоятельная сборка с другими деталями системы
• Реестр РФ: №1367/10/2023 - соответствует требованиям промышленной безопасности
• Лицензия Росатома: ЦО-12-101-13253 - допущен к использованию на ядерных и радиационно опасных объектах

Совместимость и монтаж

Кабельный лоток листовой перфорированный 85x500x3000 мм совместим с компонентами серии MKS 85 от OBO BETTERMANN. Монтажная перфорация в основании позволяет крепить лоток к поверхностям с помощью болтов, шпилек или хомутов. Перфорированные боковые стенки обеспечивают гибкую фиксацию кабелей, крепежных планок и других аксессуаров. Для соединения между собой используются специальные муфты, зажимы или сварка - в комплект не входят.

Безопасность и стандарты

Изделие сертифицировано в реестре промышленной продукции РФ (№1367/10/2023) и имеет лицензию Росатома, что подтверждает соответствие нормам безопасности на объектах с повышенными требованиями. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает долговечность в условиях влажности, температурных колебаний и воздействия химически активных веществ.

Преимущества

• Высокая жесткость за счет толщины стали 1 мм и профиля 85 мм
• Цинковое покрытие предотвращает ржавчину без необходимости окраски
• Перфорация снижает вес и улучшает теплоотвод, уменьшая риск перегрева кабелей
• Удобство модульной сборки - можно комбинировать с поворотами, тройниками и крышками из той же серии
• Поддержка на объектах с особыми требованиями - например, АЭС, научные центры, военные объекты

Ограничения применения

• Не предназначен для прокладки кабелей с напряжением выше 1000 В без дополнительной защиты
• Не рекомендован для постоянного погружения в воду - хотя цинк защищает от влаги, лоток не является герметичным
• Требуется использование дополнительных крепежей и соединителей - сам по себе не образует замкнутую систему
• Не подходит для экстремально высоких температур (>+100 C длительно) - материал сохраняет прочность, но цинк может окисляться быстрее

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Распределение силовых кабелей в цехах металлургического производства
• Фиксация сигнальных проводов в системах автоматизации на АЭС
• Обустройство кабельных трасс в подземных тоннелях и распределительных пунктах

Практические советы

• При заказе учитывайте длину 3 метра - для длинных трасс потребуются несколько лотков и соединители
• Посадочные отверстия в основании рассчитаны на крепеж M8–M10; используйте анкерные болты для бетона
• Для защиты от внешнего воздействия сочетайте с крышками серии MKS 85
• Проверьте совместимость с существующими креплениями - система MKS 85 имеет стандартизованные шаги перфорации
• При резке лотка используйте ножницы по металлу - после резки восстановите антикоррозийную защиту на кромках специальной краской
