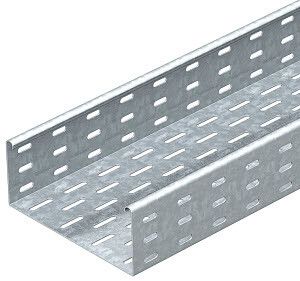

Кабельный листовой лоток перфорированный 85x600x3000 (MKS 860 FT) | 6057630 OBO Bettermann

Кабельный лоток листовой перфорированный 85x600x3000 мм от OBO BETTERMANN (артикул 6057630, модель MKS 860 FT) предназначен для прокладки и фиксации силовых и слаботочных кабелей в промышленных и инфраструктурных объектах. Лоток выполнен из оцинкованной стали с перфорацией для удобного монтажа и вентиляции, обеспечивает надежную поддержку кабелей при средних механических нагрузках.

Назначение и область применения

Кабельный лоток листовой перфорированный 85x600x3000 мм используется для упорядоченной прокладки кабелей в помещениях и на открытых участках: в цехах, на элеваторах, в распределительных пунктах, на транспортерных линиях и в системах автоматизации. Подходит для кабелей до 50 000 мм2 суммарного сечения. Применяется там, где требуется доступ к кабелям для обслуживания, вентиляция и легкая модификация трассы.

Технические характеристики

• Размеры: 85 × 600 × 3000 мм (высота × ширина × длина)
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивной среде
• Толщина стенки: 1 мм - достаточна для жесткости при средней нагрузке, но не предназначена для ударных воздействий
• Полезное сечение: 50 800 мм2 - позволяет размещать значительное количество кабелей без перегрева
• Перфорация боковых стенок: да - обеспечивает естественную вентиляцию и возможность крепления кабелей хомутиками
• Перфорация основания: да - упрощает установку на кронштейны, подвесы и крепежные профили
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов
• Реестр РФ: №1367/10/2023 - соответствует требованиям промышленной безопасности
• Лицензия Росатома: ЦО-12-101-13253 - допущен к использованию на объектах атомной энергетики

Совместимость и монтаж

Кабельный лоток листовой перфорированный 85x600x3000 мм совместим с комплектующими серии MKS 85 от OBO BETTERMANN. Для соединения между собой используются специальные болтовые соединители (например, MKS 85 Joiner). Крепление осуществляется через перфорацию в основании - на кронштейны, подвесы или анкерные болты. Максимальный шаг опор - до 1,5 м при равномерной нагрузке. Установка возможна на вертикальные поверхности, потолки и горизонтальные конструкции. Не рекомендуется использовать без дополнительных креплений на длинных пролетах (>3 м).

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50571.5.52 и нормам промышленной безопасности РФ. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и температурных колебаний. Лицензия Росатома подтверждает соответствие требованиям к электрооборудованию на АЭС. Сертифицирован для работы в зонах с риском возникновения взрывоопасных смесей (при условии соблюдения других мер защиты).

Преимущества

• Высокая прочность благодаря толщине 1 мм и ребрам жесткости
• Удобство монтажа: перфорация позволяет крепить кабели без сверления
• Долгий срок службы: горячее цинкование защищает от ржавчины в течение 20+ лет
• Поддержка массового кабельного заполнения: полезное сечение 50 800 мм2 снижает риск перегрева
• Совместимость с лицензируемыми решениями для ядерной и тяжелой промышленности

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или высокотемпературными поверхностями (>100C длительно)
• Не рассчитан на динамические нагрузки: не применяется в движущихся механизмах или вибрационных зонах без демпферов
• Без соединительного элемента - необходимо дополнительно закупать фитинги для поворотов, ответвлений и переходов
• Не подходит для прокладки в местах постоянного погружения в воду - хотя цинк защищает от влаги, он не заменяет герметичные каналы

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Фиксация силовых кабелей в распределительном щите на заводе
• Обустройство трассы для слаботочных сетей (LAN, CCTV) в административном корпусе
• Монтаж кабелей в технологических трубопроводах на объектах Росатома

Практические советы

• При расчете нагрузки учтите вес кабелей + коэффициент запаса 20%. Общий вес не должен превышать 15 кг/м.
• Для длинных прямых участков (>3 м) используйте компенсационные зазоры - металл расширяется при нагреве.
• Выбирайте крепеж с учетом посадочного диаметра перфорации - стандартные отверстия подходят под M6/M8 болты.
• При необходимости гнуть лоток - используйте специальный гибочный инструмент; самодельный изгиб нарушает целостность покрытия.
• Заказывайте дополнительные детали (углы, тройники, крышки) заранее - они должны быть из той же серии (MKS 85) для совместимости.
