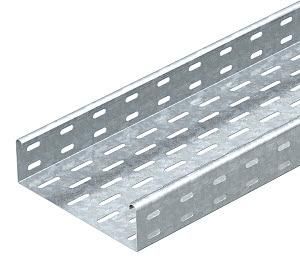

Кабельный листовой лоток перфорированный 60x100x3000 - 7190099 OBO Bettermann

Лоток кабельный листовой перфорированный 60x100x3000 сталь 1мм от OBO BETTERMANN - это прочный и легко монтируемый кабельный лоток с перфорацией для фиксации проводов и крепления на поверхности. Артикул 7190099 предназначен для прокладки кабелей в помещениях с умеренной механической нагрузкой, особенно там, где требуется доступ к проводам для обслуживания.

Назначение и область применения

Лоток кабельный листовой перфорированный 60x100x3000 сталь 1мм используется для прокладки силовых и слаботочных кабелей в промышленных, офисных и коммунальных объектах. Подходит для установки на стенах, потолках или вдоль металлоконструкций. Благодаря перфорации обеспечивает удобную фиксацию кабелей хомутиками и позволяет легко модифицировать трассу. Применяется в системах автоматизации, на производствах, в телекоммуникационных шкафах и распределительных пунктах.

Технические характеристики

• Размеры: 60×100×3000 мм (высота × ширина × длина)
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в условиях повышенной влажности
• Толщина стенки: 1 мм - достаточна для удержания средней массы кабелей без деформации
• Перфорация боковых стенок: да - позволяет закрепить кабели хомутиками или зажимами
• Перфорация основания: да - обеспечивает гибкий монтаж на кронштейнах, профилях или крепёжных планках
• Исполнение: в комплекте соединительный элемент - упрощает сборку секций без дополнительных деталей
• Обозначение модели: MKS 610 FT SO - соответствует серии кабельных лотков OBO BETTERMANN с высотой бортов 60 мм

Совместимость и монтаж

Лоток совместим с другими элементами системы MKS 60 от OBO BETTERMANN: углы, переходники, крепёжные планки и крышки. Соединительный элемент уже встроен - достаточно совместить два лотка и зафиксировать болтом. Монтаж выполняется через перфорацию в основании с помощью самонарезающих винтов, анкеров или кронштейнов. Для вертикального крепления рекомендуется использовать шаг между точками крепления не более 1500 мм. Учитывайте посадочные размеры: внутренняя ширина 88 мм, что позволяет размещать кабели до 40–50 мм в диаметре в один ряд.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских норм для кабельных систем. Горячее цинкование соответствует DIN EN ISO 1461, обеспечивая долговечность в условиях влажности и агрессивной среды. Лоток не содержит опасных веществ и безопасен для работы в помещениях с людьми. Не предназначен для прямого контакта с открытым пламенем или высокими температурами выше +70 C.

Преимущества

• Удобство обслуживания: перфорация позволяет быстро заменить или добавить кабель без демонтажа всего лотка
• Высокая устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в помещении
• Автономная система крепления: встроенный соединительный элемент исключает необходимость докупать фурнитуру
• Экономия времени при монтаже: готовые отверстия позволяют работать без сверления
• Поддержка стандартизированной системы MKS 60 - можно масштабировать трассу без проблем совместимости

Ограничения применения

• Не предназначается для наружной установки без защиты от осадков - хотя цинк устойчив, длительное воздействие воды снижает срок службы
• Не выдерживает значительные ударные нагрузки - не применяйте в местах с частыми механическими воздействиями (например, рядом с движущимися механизмами)
• Толщина 1 мм не подходит для тяжёлых кабельных bundles - максимальная нагрузка около 15–20 кг/м при равномерном распределении
• Не используйте в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк будет разрушаться

Примеры использования

• Прокладка кабелей управления в цехах с конвейерными линиями
• Распределение сетей Ethernet и питания в серверных помещениях
• Фиксация сигнальных и датчиковых кабелей на станках ЧПУ
• Монтаж кабелей в распределительных щитах с открытой конструкцией
• Создание временных трасс на строительных площадках перед окончательной прокладкой

Практические советы

• При использовании нескольких лотков параллельно соблюдайте минимальный зазор 50 мм между ними для теплоотвода и доступа
• Для длинных участков (>5 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Закрывайте торцы лотка специальными заглушками из серии MKS 60 - предотвращает попадание пыли и насекомых
• Выбирайте хомуты с пластиковыми вставками - они не повредят изоляцию кабеля при затяжке
• Артикул 7190099 - идеально сочетается с крышками OBO 7190100 и уголками 7190110 для завершения трассы
