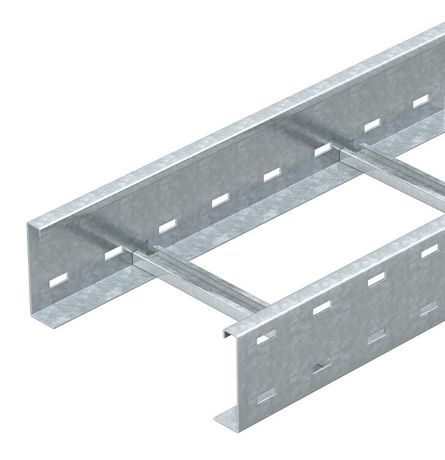

Кабельный лоток лестничного типа для больших расстояний 110x300x6000 (WKLG 1130 FS) | 6311012 OBO Bettermann

Кабельный лоток лестничного типа OBO BETTERMANN WKLG 1130 FS - это усиленная конструкция из оцинкованной стали толщиной 2 мм, предназначенная для прокладки кабелей на значительных пролётах до 6 метров. Артикул 6311012 соответствует сертифицированному решению для промышленных объектов, включая энергообъекты с лицензией Росатома.

Назначение и область применения

Кабельный лоток лестничного типа OBO BETTERMANN WKLG 1130 FS используется для прокладки силовых, управляющих и информационных кабелей в условиях длинных пролётов - например, над технологическими площадками, в цехах, на эстакадах или вдоль крупногабаритных установок. Подходит для сред с повышенными механическими нагрузками и требовательными условиями эксплуатации. Применяется в энергетике, машиностроении, химической и нефтегазовой отраслях.

Технические характеристики

• Габариты: ширина 110 мм, высота боковых стенок 300 мм, длина 6000 мм
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие, устойчивое к коррозии
• Толщина стенок: 2 мм - обеспечивает жёсткость при больших пролётах
• Расстояние между ступеньками: 300 мм - оптимально для равномерного распределения нагрузки
• Полезное сечение: 28 100 мм2 - позволяет размещать большое количество кабелей
• Тип ступени: беззубцовый профиль - снижает риск повреждения изоляции кабелей
• Фиксация ступеней: наглухо заклепана - исключает люфт и самопроизвольное ослабление
• Боковые стенки: открытые, перфорированные - обеспечивают вентиляцию и удобство фиксации кабелей зажимами
• Реестр РФ: 1367\17\2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Кабельный лоток OBO BETTERMANN WKLG 1130 FS совместим со стандартными креплениями OBO - кронштейнами, подвесками и крепёжными элементами для потолочного и настенного монтажа. Для фиксации кабелей рекомендуется использовать зажимные скобы типа 2056, указанные в описании производителя. Монтаж выполняется с шагом опор не более 6 м - благодаря усиленной конструкции лоток выдерживает собственный вес и нагрузку от кабелей без прогиба. Перфорация в боковых стенках позволяет легко крепить зажимы без сверления.

Безопасность и стандарты

Произведён в соответствии с требованиями промышленной безопасности России. Наличие реестра №1367\17\2023 и лицензии Росатома подтверждает соответствие нормам для использования на ядерных и других ответственных объектах. Покрытие по методу Сендзимира гарантирует долговечность в агрессивных средах, включая помещения с повышенной влажностью и температурными колебаниями.

Преимущества

• Высокая жёсткость за счёт толщины 2 мм и усиленной конструкции - допускает пролёты до 6 м без промежуточных опор
• Заклепанная ступенька исключает деформацию и ослабление крепления даже при длительной эксплуатации
• Перфорированные боковые стенки позволяют быстро и безопасно фиксировать кабели без дополнительных инструментов
• Цинкование по методу Сендзимира даёт лучшую адгезию и срок службы по сравнению с обычным горячим цинкованием
• Беззубцовый профиль ступеней предотвращает повреждение изоляции кабелей при прокладке и обслуживании

Ограничения применения

Не предназначена для прямого контакта с открытым пламенем или высокотемпературными поверхностями (>+90C). Не рекомендуется для использования в средах с постоянным воздействием кислот, щелочей или солевых растворов - хотя цинкование устойчиво, длительный контакт с агрессивными веществами может вызвать коррозию. Лоток не является герметичным устройством - для защиты от воды и пыли требуется дополнительная крышка или использование в закрытых помещениях.

Примеры использования

• Прокладка кабелей питания и управления на конвейерных линиях в металлургических цехах
• Распределение силовых кабелей вдоль технологических трубопроводов на АЭС и тепловых станциях
• Обустройство трасс для сигнализации и связи в крупных складских комплексах с высокими потолками
• Монтаж кабельных систем в промышленных ангарах с большими пролётами между колоннами

Практические советы

• При монтаже проверьте точную длину пролёта - максимальная допустимая длина составляет 6 м; при увеличении потребуется дополнительная опора
• Используйте только зажимные скобы типа 2056 - они рассчитаны на нагрузку и габариты этого лотка
• При необходимости удлинения лотка применяйте комплектующие OBO Bettermann - стыки должны быть точно выровнены, чтобы не создавать препятствий для протяжки кабелей
• При работе в местах с возможным попаданием влаги - контролируйте состояние цинкового слоя и при появлении белого налёда (коррозии) примените антикоррозийную обработку
• Артикулы WKLG 1130 FS и 6311012 - это один и тот же продукт; используйте оба для заказа запчастей и замены
