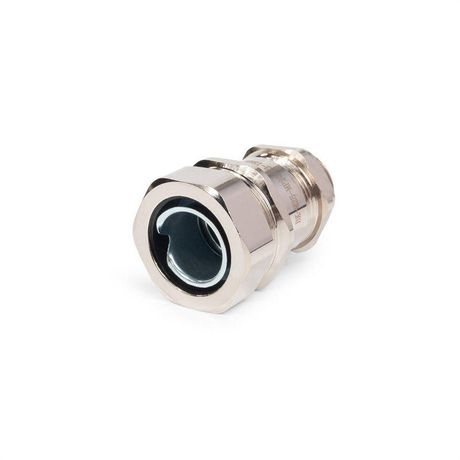

Кабельный ввод для металлорукава ВК-М25(13-18 мм)-МР20 | 89196 Fortisflex КВТ

Кабельный ввод для металлорукава латунный ВК-М25(13-18 мм)-МР20 от Fortisflex и КВТ обеспечивает герметичный ввод кабелей через стенки щитов, совмещая функции кабельного ввода и муфты для металлорукава в одном устройстве.

Назначение и область применения

Кабельный ввод для металлорукава латунный ВК-М25(13-18 мм)-МР20 предназначен для надёжного и герметичного прохода кабелей и проводов, проложенных в металлорукаве, через стенки электрощитов, распределительных коробок и другого оборудования. Подходит для установки в условиях повышенной влажности, запылённости, а также на объектах с агрессивными средами - например, на производствах, в насосных станциях, на транспорте и в энергетике.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: никелированная латунь - устойчива к коррозии и механическим повреждениям
• Прижимная вставка: нейлон 6.6, самозатухающий по UL94V2 - не поддерживает горение, сохраняет форму при нагреве
• Уплотнители: неопрен - эластичный, долговечный, работает в широком температурном диапазоне
• Температура эксплуатации: от –40 C до +100 C, кратковременно до +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: метрическая, соответствует EN 60423 - совместима со стандартными отверстиями щитов
• Диаметр металлорукава: 13–18 мм - подходит для большинства распространённых типов гибких металлических труб
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим химически активным веществам

Совместимость и монтаж

Кабельный ввод для металлорукава латунный ВК-М25(13-18 мм)-МР20 устанавливается в предварительно просверленное отверстие в корпусе щита. Для формирования отверстия рекомендуются перфораторы с перфоформами МПО или НМПО-PG/НМПО-MG. После сверления ввод закрепляется накидной гайкой. Герметизация достигается за счёт комбинированного уплотнения: неопреновые кольца плотно обжимают кабель, а нейлоновая вставка фиксирует металлорукав. Для точного обжима металлорукава перед установкой используйте гидравлические прессы КВТ: ПГПО-60, ПГРО-60А, ППО-60, ППО-115, ПГРОп-60А, ПГРОу-60А, ПРПО-60.

Безопасность и стандарты

• Соответствие стандарту EN 60423 - гарантирует правильную резьбу и размеры для безопасного монтажа
• Материалы сертифицированы по UL94V2 - не поддерживают горение, снижают риск возгорания в случае аварии
• IP68 - подтверждает высочайшую степень защиты, что позволяет использовать изделие даже в условиях постоянного контакта с водой

Преимущества

• Функциональность «2 в 1» - заменяет два элемента: кабельный ввод и муфту для металлорукава, экономит место и время монтажа
• Никелированная латунь - не требует дополнительной антикоррозийной обработки, выглядит аккуратно даже после лет эксплуатации
• Неопреновые уплотнения - сохраняют эластичность при экстремальных температурах, не трескаются зимой и не теряют герметичность летом
• Высокая механическая прочность - выдерживает нагрузки при вибрации, ударах и частых перемещениях кабеля

Ограничения применения

• Не предназначена для использования с жесткими неметаллическими рукавами - только с гибким металлорукавом диаметром 13–18 мм
• Не следует применять в средах с концентрированными кислотами или щелочами - материал не рассчитан на такие агрессивные условия
• При температуре выше +120 C возможна деформация нейлоновой вставки - кратковременный режим допустим, но не продолжительный

Примеры использования

• Подключение кабелей питания и управления к станкам ЧПУ внутри металлических шкафов
• Ввод кабелей в распределительные щиты на промышленных конвейерах
• Проход кабелей из открытых зон в герметичные помещения (например, в пищевой промышленности)
• Интеграция в системы автоматизации на нефтеперерабатывающих заводах и АЗС

Практические советы

• Перед установкой проверьте внутренний диаметр металлорукава - он должен находиться в пределе 13–18 мм, иначе уплотнение будет некорректным
• Обязательно используйте гидравлический пресс КВТ для окончательного обжима металлорукава - ручной обжим не даёт нужной степени герметичности
• При многократном демонтаже следите за состоянием неопреновых колец - при потере эластичности заменяйте их
• Для удобства сборки можно смазать резьбу слоем силиконовой смазки - это облегчит затяжку и предотвратит «прикипание»
• Кабельный ввод для металлорукава латунный ВК-М25(13-18 мм)-МР20 от Fortisflex и КВТ - один из самых надёжных решений для промышленной автоматизации; выбирайте его там, где важны долговечность и отказоустойчивость
