Кабельный ввод для труб. IP55. д.40мм | 54540 DKC ДКС

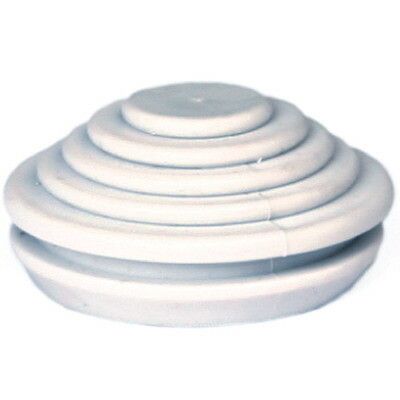

Кабельный ввод DKC Express 54540 предназначен для герметичного прохода труб диаметром 40 мм через стенки шкафов, щитов и коробок, обеспечивая защиту IP55 от пыли и струй воды. Этот элемент из серии Express сочетает надежность и простоту монтажа, подходя как для внутренней, так и для наружной проводки.

Назначение и область применения

Кабельный ввод DKC Express 54540 используется для вывода армированных труб серии Express из электрических шкафов, распределительных коробок и других устройств. Он гарантирует сохранение степени защиты IP55 в месте прохода, предотвращая попадание пыли и влаги внутрь оборудования. Применяется в системах прокладки кабелей внутри помещений, в бетонных конструкциях, а также на открытых фасадах зданий благодаря устойчивости к перепадам температур.

Технические характеристики

• Номинальный диаметр трубы: 40 мм
• Диапазон герметизации кабелей: 23,5–42,5 мм - подходит для большинства кабелей и гибких труб указанного размера
• Материал: пластик - легкий, устойчивый к химическим воздействиям, но не рекомендован для экстремальных механических нагрузок
• Цвет: светло-серый - соответствует стандартному исполнению серии Express
• Степень защиты: IP55 - защищен от оседающей пыли и струй воды из любого направления
• Диапазон рабочих температур: от –25 C до +60 C - допустимо использование в холодных и теплых помещениях, включая неотапливаемые зоны
• Толщина стенки трубы: 0,1–2 мм - совместим с тонкостенными и усиленными трубами серии Express
• Исполнение: регулируемый отрезанием - можно подгонять по глубине установки, отрезая лишнюю часть
• Содержание галогенов: да - при горении выделяет токсичные вещества; не подходит для закрытых пространств с повышенными требованиями к безопасности при пожаре

Совместимость и монтаж

Кабельный ввод DKC Express 54540 совместим исключительно с трубами серии Express диаметром 40 мм. Устанавливается в подготовленное отверстие в корпусе или шкафу. Для монтажа:

• Заготовьте отверстие диаметром, соответствующим внешнему размеру ввода (обычно чуть больше 40 мм)
• Вставьте ввод в отверстие до упора
• Затяните контргайку снаружи - она плотно фиксирует трубу и обеспечивает герметизацию
• Если требуется укоротить ввод - отрежьте излишек ножницами по пластику, соблюдая равномерность

Не используйте с трубами других серий - несовместимость приведёт к потере герметичности.

Безопасность и стандарты

Устройство соответствует требованиям к герметизации IP55 по ГОСТ 14254. Однако наличие галогенов в материале делает его непригодным для применений, где важна низкая дымо- и токсичность при возгорании (например, метро, больницы, тоннели). В таких случаях следует выбирать галоген-free аналоги.

Преимущества

• Регулируемая длина - позволяет точно подстраивать глубину установки под толщину стенки шкафа
• Высокая герметизация - IP55 обеспечивает долгую работу в условиях влажности и запылённости
• Легкий монтаж - не требует специального инструмента, фиксация осуществляется одной контргайкой
• Совместимость с серией Express - единая система компонентов снижает риск ошибок при сборке

Ограничения применения

• Не предназначена для прямого контакта с открытым пламенем или высокими температурами выше +60 C
• Не подходит для кабелей с наружным диаметром менее 23,5 мм - возможен люфт и потеря герметичности
• Пластиковый корпус не рассчитан на ударные или вибрационные нагрузки - не использовать в местах с частыми механическими сотрясениями
• Галогенный состав исключает применение в объектах с нормами IEC 60754 или EN 50267 - например, в общественных транспортных узлах

Примеры использования

• Ввод трубы 6UF Express в силовой шкаф на производстве
• Проход через бетонную плиту в многоквартирном доме при скрытой проводке
• Подключение кабелей к распределительному щиту на фасаде здания
• Соединение между корпусом Viva и трубой в системе автоматизации цеха

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в диапазоне 23,5–42,5 мм. Меньшие кабели требуют дополнительной фиксации
• При использовании в сырых местах (подвалы, улица) обязательно затягивайте контргайку до упора - даже небольшой люфт снижает защиту
• Не используйте инструменты с острыми краями при резке - повредите резьбу, что усложнит последующую фиксацию
• Если ввод установлен в толстую стену (>2 мм), убедитесь, что после отрезания остаётся достаточная длина для надёжного прижатия контргайкой
• Для замены - достаточно открутить контргайку, вынуть старый ввод и вставить новый. Никакой демонтаж всей системы не нужен.
