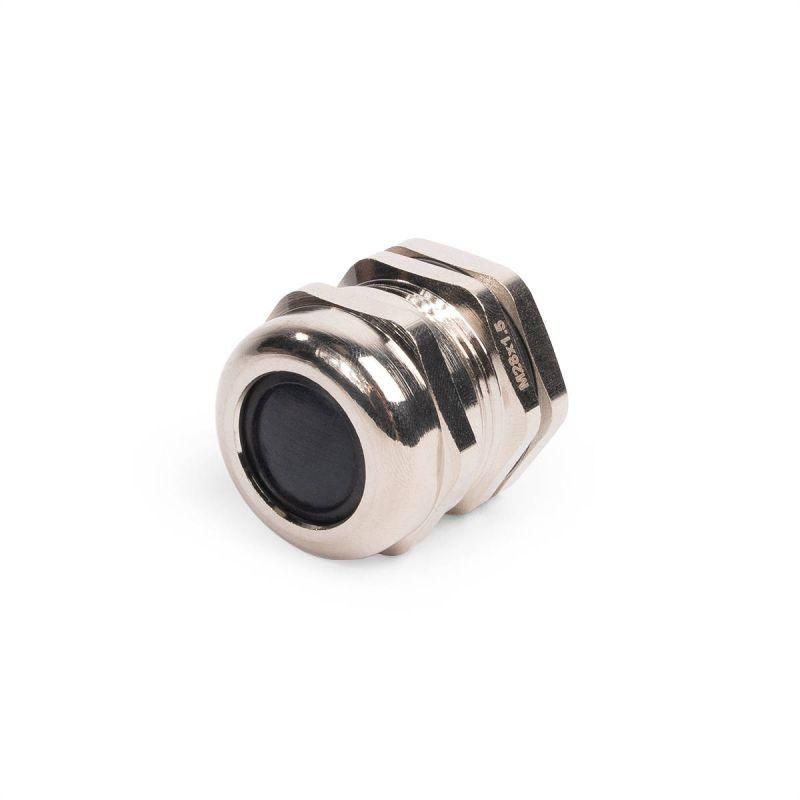

Кабельный ввод латунный МGM 28 (13-18 мм) | 87982 Fortisflex КВТ

Ввод кабельный латунный МGM 28 (13-18 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрооборудования. Изделие обеспечивает надёжную защиту от пыли и воды, выдерживает широкий температурный диапазон и подходит для жестких условий эксплуатации.

Назначение и область применения

Ввод кабельный латунный МGM 28 (13-18 мм) используется для вывода кабелей из корпусов распределительных щитов, шкафов управления, промышленного оборудования. Применяется там, где требуется высокая степень герметизации: на производствах с повышенной влажностью, в условиях улицы, на объектах с агрессивными средами - например, на конвейерах, насосных станциях, системах автоматизации.

Технические характеристики

• Материал корпуса: никелированная латунь - коррозионностойкая, механически прочная основа;
• Диаметр кабеля: 13–18 мм - подходит для кабелей с таким наружным размером;
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления; в описании указано IP68, но в характеристиках - IP65, поэтому применяем указанный в таблице параметр;
• Температура эксплуатации: от –40 C до +100 C, кратковременно - до +120 C;
• Уплотнение: неопреновое кольцо и нейлоновая прижимная вставка - обеспечивают плотный контакт с кабелем;
• Длина резьбы: 9 мм - достаточна для фиксации в стенках толщиной до 8 мм;
• Размер ключа: 30 мм - удобен для затяжки стандартным рожковым ключом;
• Наличие контргайки: да - позволяет зафиксировать положение ввода и предотвратить самопроизвольное ослабление;
• Покрытие: никелированное - антикоррозийное, эстетичное, устойчиво к химическому воздействию;
• Состав: без галогенов - безопасен при горении, соответствует экологическим требованиям;
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов.

Совместимость и монтаж

Ввод кабельный латунный МGM 28 (13-18 мм) монтируется в подготовленное отверстие в металлическом или композитном корпусе. Диаметр отверстия должен соответствовать наружному диаметру резьбы изделия - он не указан явно, но по типу MG и размеру ключа 30 мм можно определить, что резьба соответствует стандарту PG 21 (EN 60423). Установка требует точного сверления или пробивки.

Для формирования отверстия рекомендуются следующие инструменты:

• Гидравлические пробивные системы: ПГПО-60, ПГПО-60А, ПГПО-115;
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А;
• Матрицы МПО и наборы перфоформ: НМПО-PG, НМПО-MG.

Перед установкой проверьте, чтобы кабель имел наружный диаметр в пределах 13–18 мм - меньший кабель не будет плотно зажат, больший - не войдёт. После введения кабеля затяните контргайку, затем основную гайку, чтобы избежать люфта.

Безопасность и стандарты

Ввод кабельный латунный МGM 28 (13-18 мм) соответствует стандарту EN 60423 на метрическую резьбу. Материалы уплотнений и вставок сертифицированы по UL94 V2 - устойчивы к возгоранию. Отсутствие галогенов делает изделие безопасным при возможном нагреве или пожаре - не выделяет токсичных паров.

Преимущества

• Высокая герметичность благодаря комбинированному уплотнению - неопрен + нейлоновая вставка;
• Устойчивость к маслам, бензину, дизтопливу - подходит для промышленных и транспортных объектов;
• Широкий температурный диапазон - работает даже в холодильных камерах и рядом с нагревательными элементами;
• Никелированное покрытие - не царапается легко, сохраняет внешний вид длительное время;
• Контргайка исключает самоотвинчивание при вибрации - важное преимущество для мобильного и промышленного оборудования.

Ограничения применения

• Не предназначена для кабелей с диаметром менее 13 мм или более 18 мм - потеря герметичности;
• Не подходит для частого демонтажа - многократная сборка/разборка снижает срок службы уплотнителей;
• Не следует использовать в условиях постоянного погружения в воду - хотя в описании указан IP68, в характеристиках - IP65, значит, продукт рассчитан на струйную защиту, а не на длительное погружение;
• Не применяйте в контакте со сжиженными газами или растворителями на основе ароматических углеводородов - возможно разрушение неопрена.

Примеры использования

• Подключение силовых кабелей к шкафам ЧПУ на заводе;
• Ввод сигнальных кабелей в щиты управления на тепловых станциях;
• Фиксация кабелей питания в уличных терминалах и банкоматах;
• Проход кабелей в оборудование пищевой промышленности - благодаря отсутствию галогенов и легкости очистки поверхности;
• Электроснабжение насосных станций и канализационных колодцев.

Практические советы

• Перед установкой протестируйте посадку кабеля - он должен входить с усилием, но без деформации;
• Затягивайте гайку равномерно - перекос вызывает неравномерное давление на уплотнение и риск протечки;
• Если кабель имеет жилы с большими радиусами изгиба - используйте переходники или муфты перед вводом;
• Проверяйте состояние уплотнительного кольца после каждого обслуживания - заменяйте при трещинах или сплющивании;
• Для работы в агрессивных средах (например, химзаводы) дополнительно смазывайте резьбу термостойкой смазкой на базе силикона - продлит срок службы.
