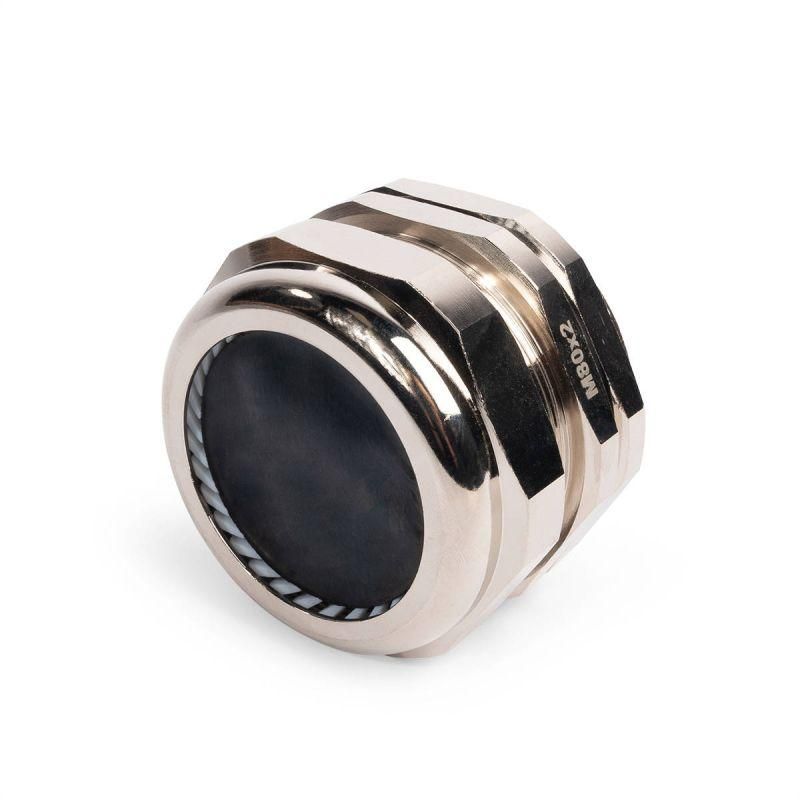

Кабельный ввод латунный МGM 80 (55-62 мм) | 87995 Fortisflex КВТ

Ввод кабельный латунный МGM 80 (55-62 мм) от Fortisflex и КВТ предназначен для герметичного прохода силовых и сигнальных кабелей диаметром 55–62 мм через стенки электрошкафов и распределительных устройств. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а наличие контргайки упрощает установку и фиксацию.

Назначение и область применения

Ввод кабельный латунный МGM 80 (55-62 мм) используется для герметизации мест входа кабелей в металлические корпуса электрощитов, шкафов управления, промышленного оборудования и наружных установок. Подходит для условий повышенной запылённости, влажности, воздействия масел и топлив. Применяется на заводах, в энергетике, транспорте, на объектах ЖКХ и в системах автоматизации.

Технические характеристики

• Диаметр кабеля: 55–62 мм - позволяет надёжно зафиксировать крупные силовые или многожильные кабели
• Материал корпуса: никелированная латунь - высокая коррозионная стойкость и механическая прочность
• Тип резьбы: метрическая по EN 60423 - совместима со стандартными отверстиями в щитах
• Размер ключа: 87 мм - удобен для затяжки стандартными гаечными ключами
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Температурный диапазон: от –40 C до +100 C (кратковременно до +120 C) - работает в суровых климатических условиях
• Уплотнение: неопреновое кольцо и нейлоновая прижимная вставка - обеспечивают плотное прилегание к кабелю без повреждений жил
• Наличие контргайки: да - исключает самопроизвольное ослабление при вибрациях
• Исполнение: прямолинейное - компактная форма для ограниченных пространств
• Покрытие: никелированное - антикоррозийное, эстетичное, легко моется
• Состав: без галогенов - безопасен при возгорании, соответствует требованиям экологической безопасности
• Цвет: никель - серебристый, однородный

Совместимость и монтаж

Ввод кабельный латунный МGM 80 (55-62 мм) устанавливается в подготовленное круглое отверстие в стенке корпуса. Диаметр отверстия должен соответствовать наружному диаметру резьбы изделия - он рассчитан под стандартные матрицы для пробивки. Для сверления/пробивки рекомендуются гидравлические системы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы НМПО-PG / НМПО-MG.

Монтаж выполняется в два этапа: сначала ввод вставляется в отверстие, затем накидная гайка и контргайка затягиваются ключом на 87 мм. Убедитесь, что кабель свободно проходит через внутренний канал - не допускайте перегиба или пережима.

Безопасность и стандарты

• Соответствие EN 60423 - гарантирует соответствие европейским нормам для кабельных вводов
• Неопрен и нейлон 6.6 по UL94 V2 - материалы устойчивы к горению и не поддерживают пламя
• Отсутствие галогенов - снижает выделение токсичных веществ при нагреве или возгорании
• IP65 - класс защиты, соответствующий требованиям IEC 60529

Преимущества

• Высокая герметичность благодаря двойному уплотнению - неопреновое кольцо + нейлоновая вставка
• Устойчивость к химическим воздействиям - не боится масел, бензина, дизтоплива, растворителей
• Долгий срок службы - латунь и никелирование защищают от окисления даже в агрессивной среде
• Фиксация с помощью контргайки - исключает риск ослабления при вибрациях и температурных циклах
• Широкий температурный диапазон - работает в холодных регионах и рядом с нагревательными элементами

Ограничения применения

• Не предназначена для кабелей меньшего диаметра - менее 55 мм могут проскальзывать, нарушая герметичность
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя заявлено IP65, а не IP68; в описании производителя указано IP68, но в характеристиках - IP65, поэтому следует руководствоваться указанным в спецификации значением
• Требуется точное соблюдение диаметра отверстия - слишком маленькое отверстие невозможно расширить, слишком большое - нарушает герметичность
• Не подходит для кабелей с жесткой бронёй или металлической оплёткой - возможны повреждения уплотнения

Примеры использования

• Подключение силовых кабелей к частотным преобразователям на промышленном оборудовании
• Ввод кабелей в распределительные щиты на тепловых станциях и насосных станциях
• Герметизация выходов кабелей в наружных ящиках управления для улицы или производства
• Применение в пищевой и химической промышленности - где требуется мойка оборудования водой под давлением
• Электроснабжение автоклавов, печей и других термически нагруженных установок

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в пределе 55–62 мм. Если кабель меньше - используйте переходную втулку или другой тип ввода
• При монтаже не перетягивайте гайки - это может деформировать уплотнение и нарушить герметичность
• Обязательно используйте контргайку - она предотвращает самоотвинчивание при работе оборудования с вибрацией
• Для сложных условий (высокая влажность, агрессивные жидкости) перед установкой протестируйте совместимость материала с рабочими средами
• Запасайте запасные уплотнительные кольца - они являются расходниками и со временем стареют
• При замене ввода - всегда демонтируйте старую прокладку и удаляйте остатки грязи или смазки с поверхности отверстия
