Кабельный ввод латунный МGM 75 (42-52 мм) | 87994 Fortisflex КВТ

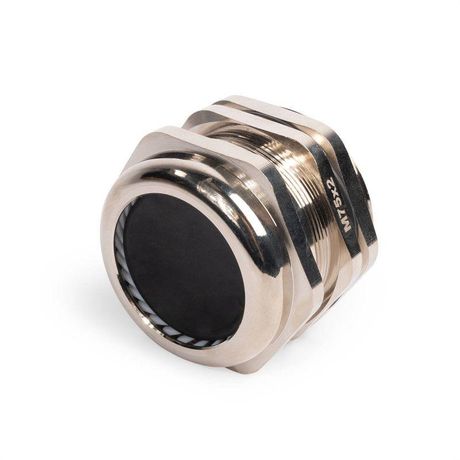

Кабельный ввод латунный МGM 75 (42-52 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надёжную защиту от пыли и воды, выдерживает широкий температурный диапазон и совместим с кабелями диаметром 42–52 мм.

Назначение и область применения

Кабельный ввод латунный МGM 75 (42-52 мм) используется для прохода силовых и сигнальных кабелей через металлические или композитные корпуса электрощитов, пультов управления, промышленного оборудования. Подходит для установки на станках, конвейерах, насосных станциях, системах автоматизации, где требуется высокая степень герметизации и устойчивость к агрессивной среде.

Технические характеристики

• Диаметр кабеля: 42–52 мм — позволяет фиксировать крупные многожильные или бронированные кабели
• Резьба: M20 мм, метрическая по EN 60423 — стандартизированная резьба для совместимости с большинством корпусов
• Материал корпуса: никелированная латунь — коррозионностойкая, механически прочная, не содержит свинец и галогены
• Уплотнение: неопреновое кольцо и нейлоновая прижимная вставка — обеспечивают плотное прилегание к кабелю любого типа
• Степень защиты: IP65 — полностью защищён от пыли и струй воды из любого направления
• Температура эксплуатации: от –40 °C до +100 °C (кратковременно до +120 °C) — работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Размер ключа: 78 мм — требует специального ключа для затяжки, удобен при массовом монтаже
• Исполнение: прямолинейное — кабель вводится прямо, без поворотов
• Покрытие: никелированное — антикоррозийное, эстетично, легко моется
• Состав: без галогенов — безопасен при возгорании, соответствует требованиям экологической безопасности

Совместимость и монтаж

Кабельный ввод латунный МGM 75 (42-52 мм) устанавливается в подготовленное отверстие диаметром 20 мм (по резьбе M20). Для точного сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. Перед установкой проверьте, что диаметр отверстия точно соответствует размеру резьбы — допуск менее ±0,2 мм снижает риск протечек. Установите кабель внутрь, затем закрутите корпус в отверстие ключом на 78 мм. Контргайка обеспечивает дополнительную фиксацию и противодействует самопроизвольному ослаблению.

Безопасность и стандарты

Кабельный ввод латунный МGM 75 (42-52 мм) соответствует стандарту EN 60423 для метрической резьбы и имеет сертификат UL94 V2 для материала прижимной вставки. Отсутствие галогенов в составе делает изделие безопасным при возможном возгорании — не выделяет токсичных паров. Степень защиты IP65 гарантирует работу в условиях повышенной влажности, пыли и мытья водой под давлением.

Преимущества

• Высокая герметичность благодаря двухкомпонентному уплотнению — неопрен + нейлон
• Устойчивость к маслам, топливу и химически активным веществам — идеально для промзоны и автопрома
• Никелированная поверхность не окисляется и сохраняет внешний вид даже после длительной эксплуатации
• Широкий температурный диапазон — можно использовать в холодильных камерах и рядом с нагревательными элементами
• Прочная конструкция — латунный корпус выдерживает механические нагрузки и вибрацию

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP65 не заменяет IP68/69K
• Подходит только для кабелей диаметром 42–52 мм; меньшие или большие кабели не будут герметично зажаты
• Требуется специальный ключ на 78 мм — без него невозможно правильно затянуть
• Не рекомендуется для частого демонтажа — многократная сборка может деформировать уплотнительное кольцо

Примеры использования

• Электрошиты на производстве с высокой запылённостью — цеха металлургии, деревообработки
• Оборудование в пищевой промышленности — там, где необходима регулярная мойка водой под давлением
• Автомобильные и судовые панели управления — контакты с маслом, бензином, дизтопливом
• Наружные пункты управления — зимние условия, перепады температур, осадки

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен входить в диапазон 42–52 мм без усилия. Если кабель слишком тонкий, используйте дополнительный уплотнитель.
• Затягивайте кабельный ввод латунный МGM 75 (42-52 мм) равномерно, чтобы не перекосить уплотнение. Превышение момента затяжки может повредить резьбу или кольцо.
• При использовании в агрессивной среде периодически осматривайте уплотнитель — неопрен со временем теряет эластичность, особенно при постоянном контакте с растворителями.
• Для быстрого монтажа на потоках используйте одинаковый тип кабелей — так уменьшается время подбора и настройки.
• Храните изделия в сухом месте — хотя они устойчивы к влаге, длительное воздействие конденсата может вызвать микрокоррозию на резьбе.
