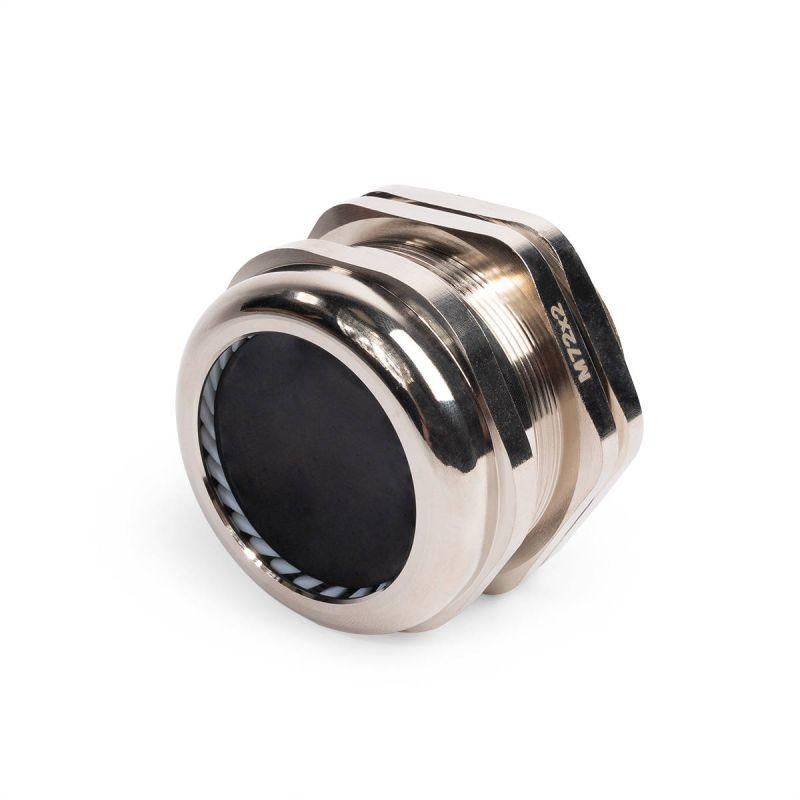

Кабельный ввод (сальник) МGM 72 | 87993 Fortisflex КВТ

Кабельный ввод латунный МGM 72 (42-52 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрооборудования - например, щитов, шкафов или корпусов станков. Его латунная конструкция с никелированным покрытием обеспечивает надежную защиту от влаги, пыли и химических воздействий, а уплотнительное кольцо из неопрена гарантирует плотное прилегание к кабелям диаметром 42–52 мм.

Назначение и область применения

Кабельный ввод латунный МGM 72 (42-52 мм) используется для вывода силовых и сигнальных кабелей внутрь металлических или композитных корпусов электрощитового оборудования. Подходит для установки на устройства, работающие в условиях повышенной запыленности, влажности, температурных колебаний или контакта с маслами и топливом. Применяется в промышленности: на конвейерах, насосных станциях, системах автоматизации, энергообъектах и оборудовании для агрессивных сред.

Технические характеристики

• Диаметр кабеля: 42–52 мм - позволяет фиксировать крупные многожильные или бронированные кабели
• Резьба: M20×2 мм, метрическая по EN 60423 - совместима со стандартными отверстиями и фланцами
• Материал корпуса: никелированная латунь - высокая коррозионная стойкость и механическая прочность
• Уплотнение: неопреновое кольцо - эластичное, устойчиво к маслам, топливу и старению
• Прижимная вставка: нейлон 6.6 по UL94 V2 - не горюч, сохраняет форму при нагрузках
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Температура эксплуатации: –40 C до +100 C (кратковременно до +120 C)
• Размер ключа: 78 мм - требует специального ключа или рожкового ключа соответствующего размера
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов
• Покрытие: никелированное - антикоррозийное, легко моется, имеет серебристый цвет
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Кабельный ввод латунный МGM 72 (42-52 мм) устанавливается в подготовленное отверстие диаметром 20 мм (по резьбе M20×2). Для сверления отверстий рекомендуются гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. После установки в отверстие затяните накидную гайку ключом на 78 мм - она обеспечивает равномерное прижатие уплотнительного кольца к кабелю. Убедитесь, что кабель не перегнут внутри ввода - это снижает герметичность.

Безопасность и стандарты

Кабельный ввод латунный МGM 72 (42-52 мм) соответствует требованиям стандарта EN 60423 для метрической резьбы. Соответствие IP65 подтверждает защиту от пыли и водяных струй. Материалы не содержат галогенов, что делает изделие безопасным при возможном нагреве или возгорании. Уплотнители из неопрена и нейлона соответствуют нормам UL94 V2 - самозагасаемые материалы.

Преимущества

• Высокая герметичность благодаря двухкомпонентному уплотнению: неопреновое кольцо + нейлоновая вставка
• Никелированная латунь устойчива к коррозии даже в агрессивных средах - химически активных цехах, на открытых площадках
• Широкий диапазон рабочих температур - подходит для холодных регионов и жарких помещений
• Не содержит галогенов - экологично и безопасно при аварийных ситуациях
• Контргайка в комплекте - позволяет закрепить ввод на поверхности без дополнительных элементов

Ограничения применения

• Не предназначены для постоянного погружения в воду - степень защиты IP65 исключает длительное подтопление; для этого нужен IP67/IP68
• Не следует использовать с кабелями меньше 42 мм - уплотнение будет недостаточно плотным, возможна утечка
• Запрещено применять при температуре выше +120 C более нескольких минут - риск деформации уплотнителей
• Не рекомендуется для кабелей с жесткой броней большого радиуса изгиба - может повредить уплотнительное кольцо

Примеры использования

• Подключение питания к частотному преобразователю в цеху с мытьём оборудования водяными струями
• Ввод кабеля управления в распределительный щит на нефтеперекачивающей станции
• Фиксация сигнальных кабелей в контроллере технологической линии с высокой запыленностью
• Проход кабеля в зонах с контактами с дизельным топливом или смазочными маслами

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределах 42–52 мм. Если кабель слишком тонкий, используйте дополнительные уплотнительные втулки
• При использовании в условиях вибраций дополнительно зафиксируйте ввод с помощью хомутов или креплений на корпусе
• Не перетягивайте накидную гайку - это может сплющить уплотнительное кольцо и нарушить герметичность
• Для замены кабеля - открутите накидную гайку, выньте старый кабель, введите новый и снова затяните. Не требуется демонтаж всего ввода
• При работе с гидравлическими прессами выбирайте матрицы, точно соответствующие типу МGM 72 - несовпадение вызывает деформацию кромок отверстия
