Кабельный ввод латунный М72 d= 42-52 мм | R5BCM72 DKC ДКС

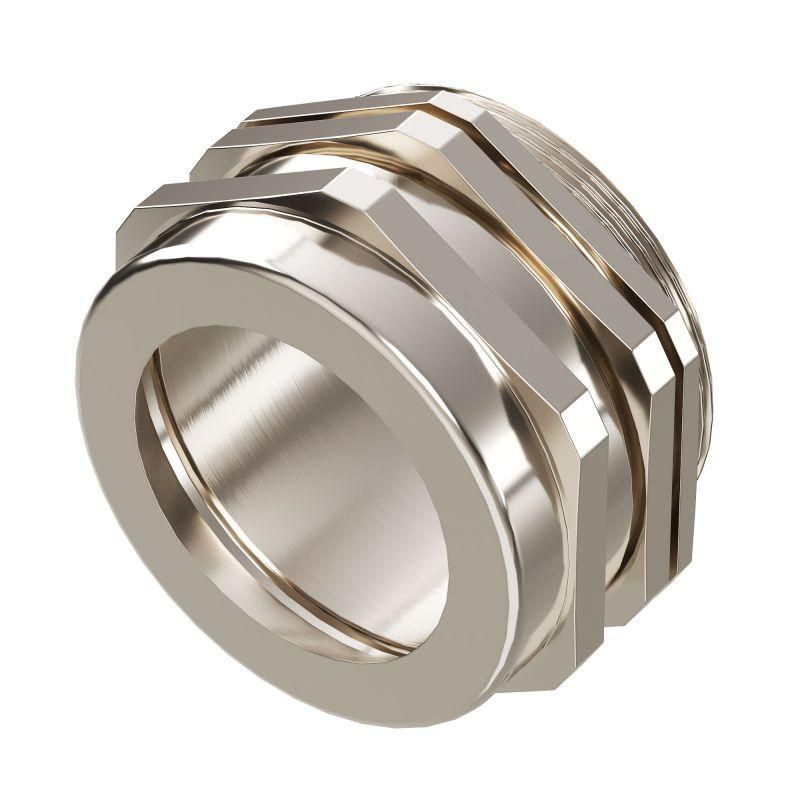

Ввод кабельный латунный М72 от DKC (арт. r5bcm72) предназначен для надёжного и герметичного ввода силового кабеля в металлические корпуса серии RAM block. Латунная конструкция с никелированным покрытием обеспечивает долговечность в агрессивных условиях, а наличие уплотнительного кольца и контргайки гарантирует плотную посадку даже при значительном диапазоне диаметров кабелей.

Назначение и область применения

Ввод кабельный латунный М72 применяется для прохода кабелей через стенки электрошкафов, распределительных устройств и корпусов серии RAM block. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в промышленных зонах с химическими выбросами или соляными отложениями. Особенно эффективен там, где требуется высокая механическая прочность и устойчивость к коррозии.

Технические характеристики

• Номинальный размер резьбы: 72 мм
• Диаметр кабеля: 42–52 мм (для плоских кабелей)
• Материал: латунь с никелированным покрытием
• Степень защиты: IP65 (полная защита от пыли, защита от струй воды)
• Температурный диапазон: от –40 C до +100 C
• Длина резьбы: 15 мм
• Тип уплотнения: эластичное уплотнительное кольцо
• Тип исполнения: прямолинейный
• Размер ключа: 105 мм
• Ударопрочность: да
• Содержание галогенов: отсутствует
• Наличие контргайки: да
• Защита от перегибов кабеля: да
• Цвет: естественный (металлический)

Совместимость и монтаж

Ввод кабельный латунный М72 (арт. r5bcm72) совместим со всеми корпусами серии RAM block, имеющими соответствующий посадочный диаметр 72 мм. Для монтажа:

• Заготовьте отверстие в стенке корпуса точно 72 мм.
• Протяните кабель через центральное отверстие ввода - уплотнительное кольцо автоматически адаптируется к диаметру кабеля в пределах 42–52 мм.
• Вкрутите ввод в корпус до упора, используя ключ на 105 мм.
• Закрутите контргайку с внешней стороны для фиксации и предотвращения саморазвинчивания.

Обязательно проверьте, чтобы кабель не имел острых изгибов в месте входа - защита от перегибов работает только при соблюдении минимального радиуса изгиба.

Безопасность и стандарты

Ввод кабельный латунный М72 соответствует требованиям IP65, что подтверждает его способность работать в условиях пылевой нагрузки и водяных струй. Отсутствие галогенов в составе материалов снижает риск выделения токсичных веществ при нагреве или возгорании. Никелированное покрытие повышает безопасность при контакте с агрессивными средами - кислотами, щелочами и солями.

Преимущества

• Высокая коррозионная стойкость благодаря латуни и никелевому покрытию - срок службы выше, чем у стальных аналогов.
• Автоматическая регулировка уплотнения под диаметр кабеля от 42 до 52 мм - один ввод подходит для нескольких типов проводов.
• Контргайка исключает случайное ослабление крепления при вибрациях.
• Ударопрочная конструкция выдерживает механические нагрузки при транспортировке и эксплуатации.
• Подходит для экстремальных температур - от Arctic-условий до термических камер.

Ограничения применения

• Не предназначена для ввода кабелей с диаметром менее 42 мм - уплотнение не будет плотно прилегать, нарушится IP65.
• Не рекомендуется использовать с круглыми кабелями большего диаметра - оптимизирована только для плоских.
• Не следует применять в постоянном погружении в воду - IP65 не обеспечивает герметичность при длительном подводном положении.
• Длина резьбы всего 15 мм - требует достаточной толщины стенки корпуса; не подходит для очень тонких панелей.

Примеры использования

• Ввод силового кабеля в корпус RAM block для управления насосной станцией на водоочистке.
• Проход кабеля в распределительный щит на морском причале - устойчивость к солевому туману критична.
• Подключение кабеля к промышленному конвейеру в пищевой промышленности - необходима чистота и отсутствие галогенов.
• Электрооборудование в холодильных камерах - работа при –40 C возможна благодаря широкому температурному диапазону.

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен попадать в интервал 42–52 мм. Если кабель чуть меньше - используйте заполнители или переходники.
• При затяжке ключом на 105 мм не переусердствуйте - латунь мягче стали, есть риск срезать резьбу.
• Для частой замены кабелей можно заранее подготовить несколько вводов - они легко демонтируются за счёт контргайки.
• При работе в агрессивной среде периодически осматривайте поверхность ввода - хотя никелирование защищает, механические повреждения покрытия могут стать точками коррозии.
• Ввод кабельный латунный М72 (арт. r5bcm72) идеально сочетается с корпусами RAM block - используйте его как часть единой системы, а не как отдельный элемент.
