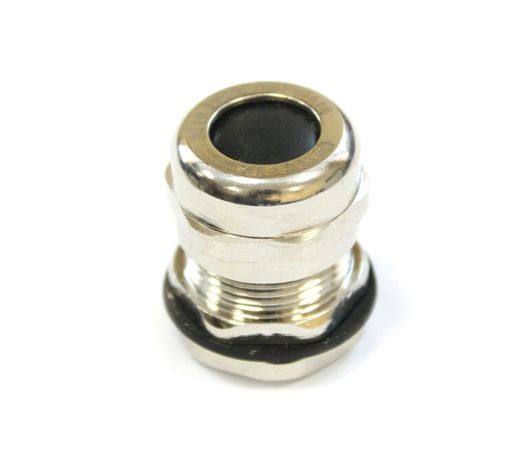

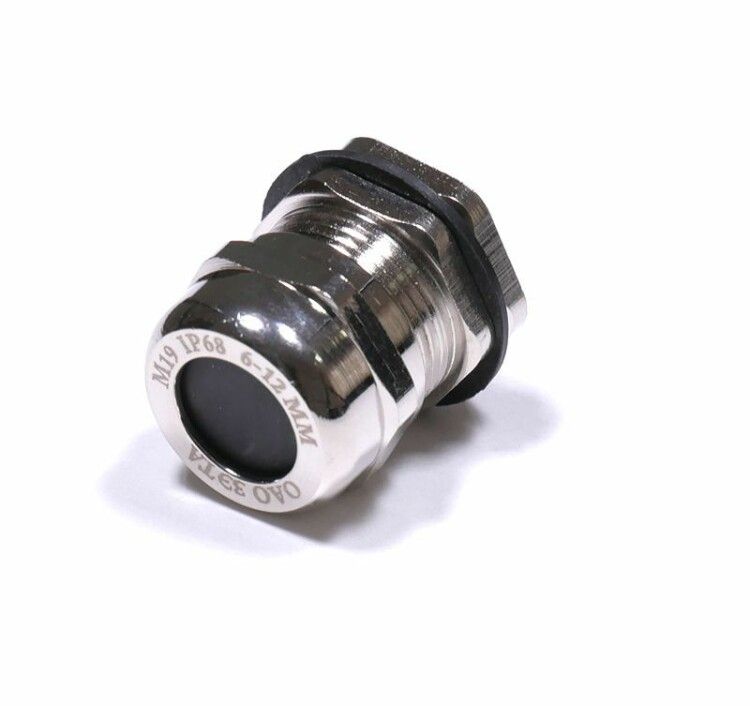

Кабельный ввод М 18 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 5-10 мм) | zeta30109 ГОФРОМАТИК ЗЭТА

Кабельный ввод М 18 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 5-10 мм) - надёжный элемент для герметичного ввода кабелей в электрооборудование. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а трёхуровневая защита IP66–IP68 делает его подходящим для тяжёлых условий эксплуатации. Артикул zeta30109 соответствует требованиям промышленной автоматизации и НКУ.

Назначение и область применения

Кабельный ввод М 18 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 5-10 мм) используется для безопасного прохода небронированных кабелей через стенки щитов, распределительных устройств, корпусов оборудования. Предназначен для мест, где важна защита от пыли, брызг воды, временного погружения и высокого давления струй. Применяется в промышленности: на станках, конвейерах, системах управления, в пищевой, химической и энергетической сферах.

Технические характеристики

• Номинальный размер резьбы: M18 (метрическая)
• Диапазон диаметров кабеля: 5–10 мм (подходит для круглых и плоских кабелей)
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение при заданном давлении)
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, не требует окраски
• Температурный диапазон: от –40 C до +100 C - работает в холодных и нагреваемых средах
• Длина резьбы: 8 мм - достаточна для плотного соединения с тонкими стенками щитов
• Размер шестигранника: 20 мм - удобен для затяжки гаечными ключами
• Тип уплотнения: эластомерное кольцо + резиновая втулка + пластиковый зажим - обеспечивают герметичность и фиксацию кабеля
• Крепление: с контргайкой - позволяет закрепить ввод в отверстии и предотвратить самоотвинчивание
• Исполнение: прямолинейное - не требует изгибов при монтаже
• Не содержит галогенов - безопасен при возгорании, соответствует экологическим нормам
• Цвет: серый - визуально отличается от других типов вводов

Совместимость и монтаж

Кабельный ввод М 18 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 5-10 мм) устанавливается в отверстие диаметром 18 мм. Для монтажа:

• Проденьте кабель через внутреннюю втулку, затем через уплотнительное кольцо и корпус.
• Наденьте пластиковую зажимную втулку на кабель - она фиксирует его внутри и предотвращает перегиб.
• Завинтите корпус в отверстие щита с помощью ключа на 20 мм.
• Затяните контргайку с противоположной стороны - это исключит люфт и вибрационное ослабление.
• Проверьте герметичность: при правильной установке кабель не выскальзывает, вода и пыль не проникают.

Подходит для тонкостенных металлических и пластиковых щитов. Не рекомендуется использовать с бронированными кабелями - они могут повредить уплотнители.

Безопасность и стандарты

Кабельный ввод М 18 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 5-10 мм) соответствует международным стандартам IEC 60529 по классификации степени защиты. Отсутствие галогенов в составе материалов снижает риск образования токсичных газов при пожаре. Конструкция устойчива к ударным нагрузкам - подтверждено тестированием на ударопрочность.

Преимущества

• Высокая герметичность за счёт многоступенчатого уплотнения - три слоя: кольцо, втулка, зажим
• Никелированное покрытие латуни - устойчиво к коррозии, не требует обслуживания
• Широкий температурный диапазон - можно применять в холодильных камерах и рядом с нагревательными элементами
• Гибкость по диаметрам кабеля - один ввод поддерживает 5–10 мм, что снижает необходимость запаса разных моделей
• Поддержка плоского кабеля - не требуется специальный адаптер, достаточно правильно расположить жилы
• Контргайка - гарантирует надёжное крепление даже при вибрациях

Ограничения применения

• Не предназначена для кабелей с броней - металл может порвать уплотнительную втулку
• Максимальный диаметр кабеля - 10 мм; при превышении возможна потеря герметичности
• Не следует использовать в условиях постоянного давления выше 1 бар - хотя IP68 заявлен, реальная устойчивость зависит от длительности и частоты погружений
• Не рекомендован для кабелей с жёсткой оболочкой толще 10 мм - не будет плотного прилегания
• При использовании в агрессивных химических средах проверяйте совместимость материала с конкретными веществами - латунь может подвергаться деформации при контакте с соляной кислотой или аммиаком

Примеры использования

• Ввод силового кабеля в щит управления насосной станцией
• Проход кабеля датчиков в цехе с мойкой оборудования (высокое давление воды)
• Подключение сигнальных линий к контроллеру в холодильной камере (-30 C)
• Монтаж в распределительном пункте на открытой площадке - защита от дождя и песка
• Интеграция в системы автоматизации на пищевых производствах - соответствие требованиям гигиены

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен попадать в диапазон 5–10 мм. Если кабель слишком тонкий (<5 мм), используйте дополнительную прокладку или выберите меньший ввод.
• При работе с плоским кабелем ориентируйте его так, чтобы наибольшая сторона была параллельна оси ввода - это улучшает контакт уплотнителей.
• Не перетягивайте контргайку - избыточное усилие может деформировать резиновые детали и нарушить герметичность.
• При замене старого ввода - всегда проверяйте состояние уплотнительного кольца. Его износ - основная причина протечек.
• Артикул zeta30109 совместим с продукцией брендов ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно менять поставщиков без переделки монтажа.
• Храните в сухом месте - влага в упаковке может вызвать коррозию никелевого слоя при длительном хранении.
