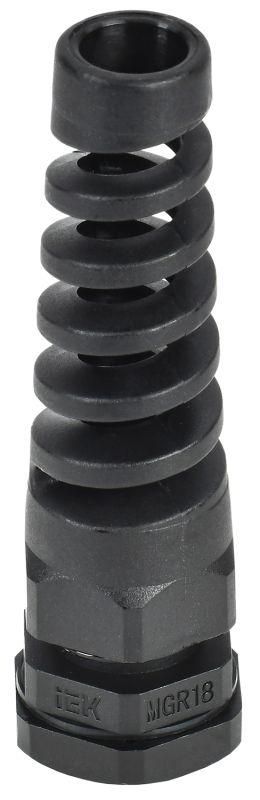

Сальник MGR 18 с гибким отводом d=5-10мм IP68 черный | YSA23-08-18-68-K02 IEK

Сальник MGR 18 с гибким отводом d=5–10 мм, IP68, черный, резьбовой кабельный ввод с метрической резьбой шаг 1.5 - надёжный элемент для герметичного ввода кабелей в электрошкафы и оборудование. Произведён компанией IEK, артикул ysa23-08-18-68-k02. Подходит для жестких условий эксплуатации благодаря высокой степени защиты и устойчивости к температурным колебаниям.

Назначение и область применения

Сальник MGR 18 предназначен для безопасного прохода кабелей через стенки металлических или пластиковых корпусов - например, распределительных щитов, пультов управления, промышленного оборудования. Он предотвращает попадание пыли, влаги, масла и других загрязнений внутрь устройства, одновременно фиксируя кабель и защищая его от изгиба и перетирания.

Область применения: промышленные автоматизированные системы, станки, конвейеры, наружные установки, объекты с повышенной влажностью или запылённостью.

Технические характеристики

• Номинальный размер резьбы: М18×1.5 - метрическая резьба с шагом 1,5 мм, совместима со стандартными отверстиями в панелях
• Диаметр кабеля: 5–10 мм - оптимально для силовых и сигнальных кабелей среднего сечения
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температура эксплуатации: от –40 C до +100 C - работает в холодных и нагреваемых зонах
• Материал: полиамид (PA) - прочный, химически стойкий, не выгорает на солнце
• Длина резьбы: 8 мм - достаточна для плотного закручивания в толстые панели
• Размер ключа: 23 мм - удобно затягивать обычным рожковым ключом
• Наличие контргайки: да - обеспечивает дополнительную фиксацию и противодействует самооткручиванию
• Зашита от перегиба: да - встроенный гибкий отвод снижает нагрузку на жилы кабеля
• Тип уплотнения: уплотнительное кольцо - эластичное, долговечное, не требует смазки
• Цвет и покрытие: чёрный, необработанная поверхность - устойчивый цвет, не царапается при монтаже
• Исполнение: прямолинейное - кабель входит прямо, без углового перехода

Совместимость и монтаж

Сальник MGR 18 ввинчивается в подготовленное резьбовое отверстие Ø18 мм с шагом 1.5 мм. Перед установкой убедитесь, что толщина панели не превышает 8 мм - иначе резьба не будет полностью зафиксирована.

Порядок монтажа:

1. Проденьте кабель через внутреннюю часть сальника
2. Наденьте контргайку на кабель
3. Вставьте сальник в отверстие корпуса
4. Закрутите сальник ключом на 23 мм до упора
5. Затяните контргайку, чтобы зафиксировать положение

Гибкий отвод позволяет направить кабель под небольшим углом после фиксации - это особенно полезно при ограниченном пространстве.

Безопасность и стандарты

Сальник соответствует требованиям к герметизации согласно классу IP68, что подтверждает его применение в условиях повышенной опасности. Материал полиамид (PA) не поддерживает горение и устойчив к воздействию большинства промышленных жидкостей. Соответствие международным нормам IEC 60529 и DIN EN 62444 не указано явно, но конструкция соответствует их принципам.

Преимущества

• Высокая степень защиты IP68 - идеален для влажных, пыльных и агрессивных сред
• Гибкий отвод исключает перегиб кабеля - продлевает срок службы изоляции
• Контргайка предотвращает ослабление крепления при вибрации
• Широкий диапазон рабочих температур - подходит для холодильных камер и печей
• Простота монтажа - не требуется специальный инструмент, достаточно стандартного ключа
• Уплотнительное кольцо не деформируется при многократной замене кабеля

Ограничения применения

• Не предназначена для кабелей меньше 5 мм - возможен люфт и потеря герметичности
• Не рекомендован для кабелей больше 10 мм - уплотнение не обеспечит плотного прилегания
• Не используется в качестве крепления для тяжёлых кабелей без внешней фиксации - вес кабеля должен компенсироваться другими точками крепления
• Не подходит для частого перемещения кабеля - не является гибким шлангом, лишь защищает место входа
• Не применяется в взрывоопасных зонах - отсутствует сертификат ATEX/IECEx

Примеры использования

• Ввод питания в частотный преобразователь на заводе
• Подключение датчиков к щиту управления в пищевой промышленности
• Фиксация кабеля в наружном освещении с защитой от дождя
• Проход кабеля в бункере или сушильной камере с высокой температурой
• Монтаж в системах автономного водоснабжения с постоянной влажностью

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 5–10 мм. Кабель меньшего диаметра можно обмотать термоусадкой для плотного прилегания.
• При использовании в вибрирующих системах обязательно используйте контргайку - она снижает риск потери герметичности.
• Не затягивайте слишком сильно - переусердствование может повредить резьбу в корпусе или деформировать уплотнение.
• Если кабель имеет жёсткую оболочку, перед вводом сделайте небольшой радиус изгиба - это снизит давление на уплотнительное кольцо.
• Сальник MGR 18 от IEK совместим с другими изделиями серии MGR - при необходимости замены можно использовать аналоги того же формата.
