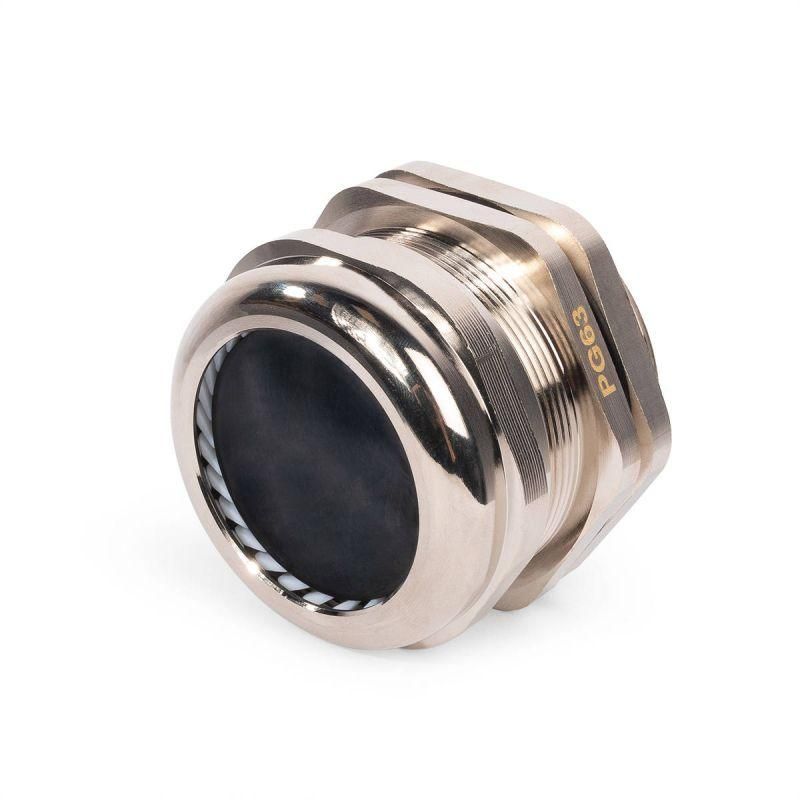

Кабельный ввод латунный PGM 63 (42-52 мм) | 88010 Fortisflex КВТ

Ввод кабельный латунный PGM 63 (42–52 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного ввода кабелей большого диаметра в электрощитовое оборудование. Латунный корпус с никелированным покрытием обеспечивает коррозионную стойкость, а комплект из уплотнительных колец и нейлоновой вставки гарантирует плотное прилегание даже к жёстким кабелям.

Назначение и область применения

Ввод кабельный латунный PGM 63 (42–52 мм) используется для прохода силовых и управляющих кабелей через стенки электрических шкафов, распределительных устройств, промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, на открытом воздухе или в агрессивных средах - например, на заводах, в насосных станциях, на конвейерах, в пищевой и химической промышленности.

Технические характеристики

• Материал корпуса: никелированная латунь - высокая механическая прочность и устойчивость к коррозии
• Диапазон диаметров кабеля: 42–52 мм - подходит для крупногабаритных силовых кабелей
• Уплотнение: два неопреновых кольца + нейлоновая прижимная вставка (UL94 V2) - обеспечивает герметичность и фиксацию кабеля
• Степень защиты: IP65 - полная защита от пыли и струй воды под любым углом
• Температурный режим: от –40 C до +100 C (кратковременно - до +120 C)
• Длина резьбы: 20 мм - достаточна для надёжного крепления в стенках толщиной до 18 мм
• Размер ключа: 78 мм - совместим со стандартными гаечными ключами
• Контргайка: есть - позволяет зафиксировать положение ввода и исключить самопроизвольное ослабление
• Покрытие: никелированное - антикоррозийное, эстетичное, легко моется
• Состав: безгалогенный - безопасен при возгорании, соответствует требованиям экологической безопасности
• Исполнение: прямолинейное - удобно для прямого ввода кабеля без поворотов

Совместимость и монтаж

Ввод кабельный латунный PGM 63 (42–52 мм) имеет резьбу типа PG-по DIN 40430 - совместим с отверстиями, просверленными под этот стандарт. Для сверления отверстий рекомендуются специальные гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы НМПО-PG и НМПО-MG. Установка выполняется путём ввинчивания в подготовленное отверстие с последующей затяжкой контргайки. Перед монтажом проверьте, что диаметр отверстия точно соответствует размеру резьбы - не допускаются зазоры.

Безопасность и стандарты

• Соответствует стандарту DIN 40430 для PG-резьб
• Уплотнительные элементы выполнены из неопрена - устойчивы к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Нейлоновая вставка соответствует классу горючести UL94 V2
• Отсутствие галогенов снижает выделение токсичных веществ при нагреве или возгорании
• IP65 - соответствие международному стандарту IEC 60529

Преимущества

• Высокая герметичность благодаря двойному уплотнению - кабель не болтается, внутрь шкафа не проникает влага и пыль
• Никелированная латунь - долговечнее обычной стали, не требует дополнительной защиты
• Контргайка предотвращает самооткручивание при вибрациях
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами
• Не содержит галогенов - безопасен для людей и окружающей среды

Ограничения применения

• Не предназначено для кабелей меньшего диаметра - менее 42 мм будут плохо фиксироваться, возможна утечка
• Не следует использовать в условиях постоянного погружения в воду - IP65 не обеспечивает герметичность при длительном контакте с водой (для этого нужен IP67/IP68)
• Запрещено применять с кабелями, имеющими жёсткий металлический экран или броню, которые не помещаются в уплотнительное кольцо
• Не рекомендуется для частого демонтажа - многократная сборка/разборка снижает срок службы уплотнителей

Примеры использования

• Ввод кабеля питания в промышленный станок с ЧПУ
• Подключение датчиков и исполнительных механизмов на конвейере в пищевом цехе
• Проход кабеля в распределительный щит на открытой площадке (например, на АЭС или нефтебазе)
• Фиксация кабелей в системах автоматизации на химических производствах

Практические советы

• Перед установкой проверьте реальный наружный диаметр кабеля - он должен находиться в границах 42–52 мм. Если кабель чуть меньше - используйте термоусадочные трубки для увеличения диаметра.
• При монтаже не переусердствуйте с затяжкой - перетянутый ввод деформирует уплотнители и снижает степень защиты.
• Для работы в агрессивных средах (кислоты, растворители) дополнительно протестируйте совместимость с материалами уплотнений - неопрен хорошо переносит масла, но может взаимодействовать с некоторыми органическими растворителями.
• При замене старого ввода - сохраните оригинальную матрицу для сверления, чтобы не изменить размер отверстия.
• Ввод кабельный латунный PGM 63 (42–52 мм) от Fortisflex и КВТ - один из немногих решений, сочетающих прочность латуни, точность резьбы и надёжность уплотнения в одном корпусе.
