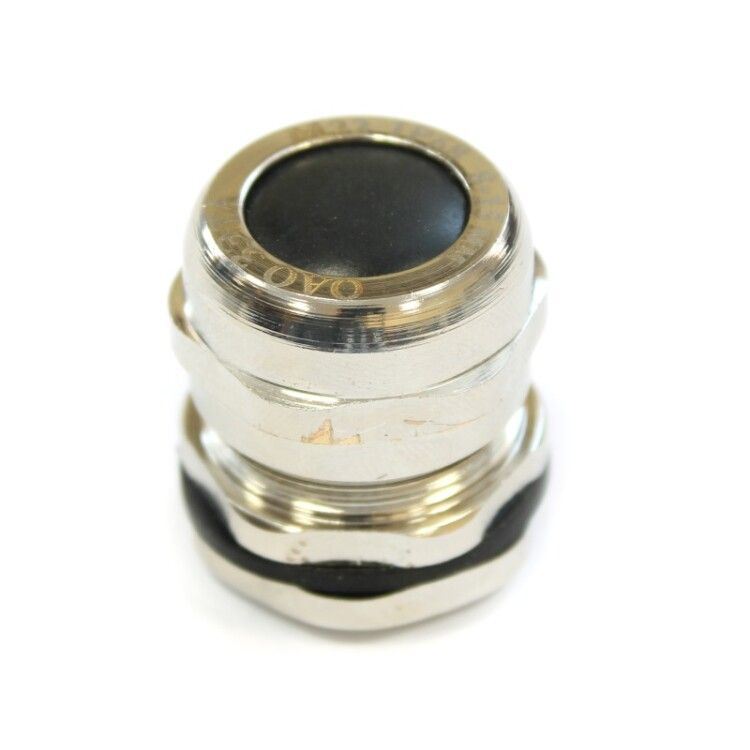

Кабельный ввод М 22 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 6-12 мм) | zeta30133 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод М 22 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 6-12 мм) от ЗЭТА Новосибирск - надёжный сальник для герметичного ввода кабелей в щиты и оборудование. Латунный корпус с никелированным покрытием обеспечивает долговечность в агрессивной среде, а трёхуровневая защита IP66–IP68 делает его подходящим для промышленных условий.

Назначение и область применения

Кабельный ввод М 22 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Он защищает кабель от перегибов, истирания и внешних воздействий, одновременно предотвращая попадание пыли, воды и других загрязнений внутрь корпуса. Применяется в системах автоматизации, на станках, конвейерах, в насосных станциях и других объектах промышленной автоматизации (НКУ).

Технические характеристики

• Номинальный размер резьбы: M22 (метрическая)
• Диапазон диаметров кабеля: 6–12 мм - подходит для большинства небронированных силовых и сигнальных кабелей
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (постоянная работа под водой при указанных условиях)
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, не требует окраски
• Тип уплотнения: эластомерное кольцо + резиновая втулка + пластиковый зажим - обеспечивают плотную фиксацию кабеля
• Длина резьбы: 8 мм - достаточна для надёжного крепления в тонких панелях
• Размер шестигранника: 27 мм - удобен для монтажа обычными ключами
• Температурный диапазон: от –40 C до +100 C - работает в холодных и жарких помещениях
• Исполнение: прямолинейное - кабель вводится без изгиба
• Защитное покрытие: никелированное - антикоррозийное, легко моется, не выгорает
• Без галогенов - соответствует требованиям экологической безопасности
• Поддерживает плоский кабель - благодаря гибкому уплотнению можно использовать кабели с неидеально круглым сечением
• Цвет: серый - совместим с промышленной эстетикой

Совместимость и монтаж

Кабельный ввод М 22 латунный УТ1,5 монтируется в отверстие диаметром 22 мм. Для установки требуется просверлить отверстие в панели, вставить ввод, закрутить контргайку. Гайка и уплотнительные элементы уже собраны - достаточно просто затянуть. Подходит для металлических и толстых неметаллических панелей. Учитывайте, что максимальный диаметр кабеля - 12 мм; более толстые кабели не будут герметично зажаты. Для плоских кабелей рекомендуется выбирать сечение, близкое к 10–12 мм, чтобы уплотнитель равномерно деформировался.

Безопасность и стандарты

Кабельный ввод М 22 латунный УТ1,5 соответствует международным нормам для степени защиты IP66–IP68. Отсутствие галогенов в материалах снижает риск образования токсичных газов при возгорании. Конструкция устойчива к ударным нагрузкам - не растрескивается при случайных механических воздействиях. Все материалы сертифицированы для работы в промышленной среде.

Преимущества

• Высокая герметичность - три уровня защиты IP66/67/68 позволяют применять в сырых, пыльных и даже подводных условиях
• Прочность латуни - материал не деформируется при затяжке, служит десятилетиями
• Никелированное покрытие - не царапается, не теряет цвет, легко очищается
• Гибкость уплотнения - позволяет вводить не только круглые, но и слегка сплюснутые кабели
• Комплектация - всё необходимое в одном изделии: гайка, уплотнители, заглушка, зажим
• Не требует дополнительных инструментов - монтаж выполняется стандартным ключом на 27 мм

Ограничения применения

• Не предназначена для бронированных кабелей - высокая жёсткость брони может повредить уплотнитель
• Максимальный диаметр кабеля - 12 мм; использование кабелей больше этого значения нарушает герметичность
• Не подходит для частых вибраций выше 10 Гц - возможна усталость уплотнителей
• При температурах ниже –40 C резина становится хрупкой - не рекомендовано для Arctic-условий без проверки
• Не является взрывозащищённым - не применяется во взрывоопасных зонах без дополнительной сертификации

Примеры использования

• Ввод кабелей питания в щит управления станком ЧПУ
• Подключение датчиков в мокрых участках пищевого производства
• Герметизация кабелей в наружных ящиках автоматики на заводах
• Прокладка сигналов в системах водоснабжения и канализации
• Монтаж в распределительных пунктах на строительных площадках

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в диапазоне 6–12 мм. Если кабель слишком тонкий, используйте запасную втулку или уплотнительное кольцо меньшего размера.
• При использовании плоского кабеля ориентируйте его так, чтобы наибольшая сторона была параллельна оси ввода - это улучшает контакт с уплотнителем.
• Затягивайте контргайку рукой до упора, затем доверните ключом на ¼ оборота - переусиливать нельзя, иначе треснет резьба или уплотнитель.
• Для длительной эксплуатации в агрессивной среде периодически проверяйте состояние уплотнительного кольца - заменяйте при потере эластичности.
• Артикул zeta30133 - это один из вариантов кабельного ввода М 22 латунный УТ1,5 от ЗЭТА Новосибирск. Аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют аналогичные параметры, но могут отличаться по форме уплотнителя - сверьтесь с чертежом перед заменой.
