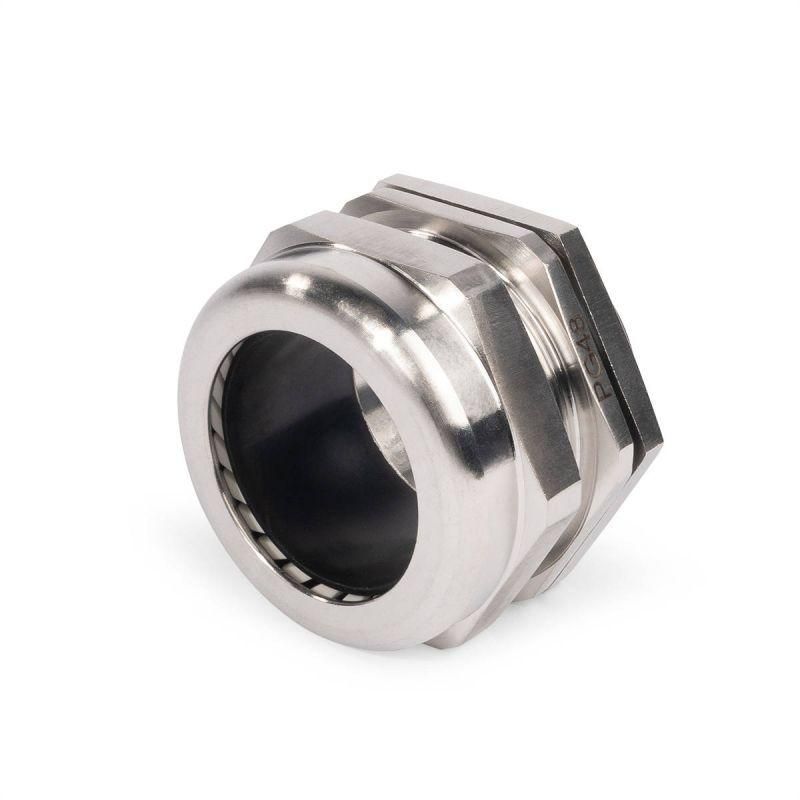

Кабельный ввод нерж. сталь PGM 48 (36-44 мм) (INOX) | 88032 Fortisflex КВТ

Ввод кабельный из нержавеющей стали PGM 48 (36-44 мм) (INOX) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрооборудования в агрессивных условиях. Изделие выполнено из нержавеющей стали AISI 304, обеспечивает надежную защиту от пыли и воды, подходит для установки на щиты и корпуса в пищевой, химической и морской промышленности.

Назначение и область применения

Ввод кабельный из нержавеющей стали PGM 48 (36-44 мм) (INOX) используется для герметичного вывода кабелей и проводов изнутри электрощитов, распределительных устройств и других корпусов. Применяется там, где важна стойкость к влаге, химикатам, температурным колебаниям и механическим нагрузкам - например, на производствах пищевой промышленности, в морских установках, на химических объектах, в системах автоматизации с частой мойкой.

Технические характеристики

• Материал корпуса: нержавеющая сталь AISI 304 (V2A) - устойчива к коррозии, не выделяет галогены
• Тип резьбы: PG 1.5 мм - совместима с европейскими стандартами кабельных вводов
• Диапазон диаметров кабеля: 36–44 мм - подходит для крупных силовых и контрольных кабелей
• Степень защиты: IP65 - полностью защищен от пыли и струй воды под давлением
• Температурный режим: от –40 C до +100 C (кратковременно до +120 C)
• Уплотнение: неопреновое кольцо - эластичное, устойчиво к маслам, бензину, дизтопливу
• Контргайка: есть - позволяет фиксировать изделие без сварки, легко регулировать глубину посадки
• Размер ключа: 65 мм - удобная величина для стандартных рожковых ключей
• Форма: прямолинейная - не требует поворотов при монтаже
• Цвет: никель - естественный металлический оттенок нержавейки

Совместимость и монтаж

Ввод кабельный из нержавеющей стали PGM 48 (36-44 мм) (INOX) устанавливается в подготовленное отверстие диаметром 48 мм. Для этого требуется специальный инструмент - гидравлическая система пробивки отверстий. Подходят модели: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также можно использовать матрицы МПО с наборами перфоформ НМПО-PG или НМПО-MG.

После проделывания отверстия ввод вставляется внутрь, закручивается контргайкой снаружи. Уплотнительное кольцо плотно обжимает кабель, исключая зазоры. Не требует дополнительной герметизации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в условиях повышенной влажности и агрессивной среды. Отсутствие галогенов в составе снижает риск образования токсичных веществ при нагреве или возгорании. Стандарт IP65 гарантирует безопасную работу даже при прямом воздействии струй воды.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - срок службы значительно выше, чем у обычной стали
• Неопреновый уплотнитель сохраняет эластичность при экстремальных температурах и контакте с маслами
• Контргайка позволяет легко демонтировать и заменить ввод без повреждения корпуса
• Подходит для кабелей большого диаметра - идеально для мощных линий питания и управления
• Металлический корпус не деформируется под нагрузкой и не теряет форму при длительном использовании

Ограничения применения

• Не предназначена для установки в отверстия меньшего диаметра - требуется точное соответствие 48 мм
• Не рекомендовано использование при постоянном погружении в воду - хотя заявлено IP65, а не IP68; данные производителя о IP68 противоречат основному указанию IP65 - следует руководствоваться значением IP65
• Требуется специализированный инструмент для пробивки отверстий - нельзя установить вручную или с помощью обычного сверла
• Не подходит для кабелей меньше 36 мм - уплотнение будет слабым, возможна потеря герметичности

Примеры использования

• Электрошкафы на рыбоперерабатывающих заводах - высокая влажность, частые мойки
• Щитовые помещения на АЗС - контакт с топливом и маслами
• Автоматизированные линии пищевой промышленности - требования к гигиене и чистоте
• Морские платформы и судовая электроника - соленый воздух, перепады температур
• Производственные цеха с химическими процессами - агрессивные пары и жидкости

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 36–44 мм. Если кабель слишком тонкий - используйте дополнительные уплотнители или выберите другой тип ввода
• Обязательно используйте подходящую матрицу или гидравлический пресс для создания отверстия - некорректное отверстие нарушит герметичность
• При затяжке контргайки применяйте ключ на 65 мм - переусиливать не стоит, чтобы не повредить резьбу
• При работе при температуре ниже –40 C убедитесь, что кабель также рассчитан на такие условия - неопрен становится жестче при холоде
• Для обслуживания - достаточно протирать поверхность влажной тряпкой. Химические растворители не нужны - сталь AISI 304 сама устойчива к загрязнениям
