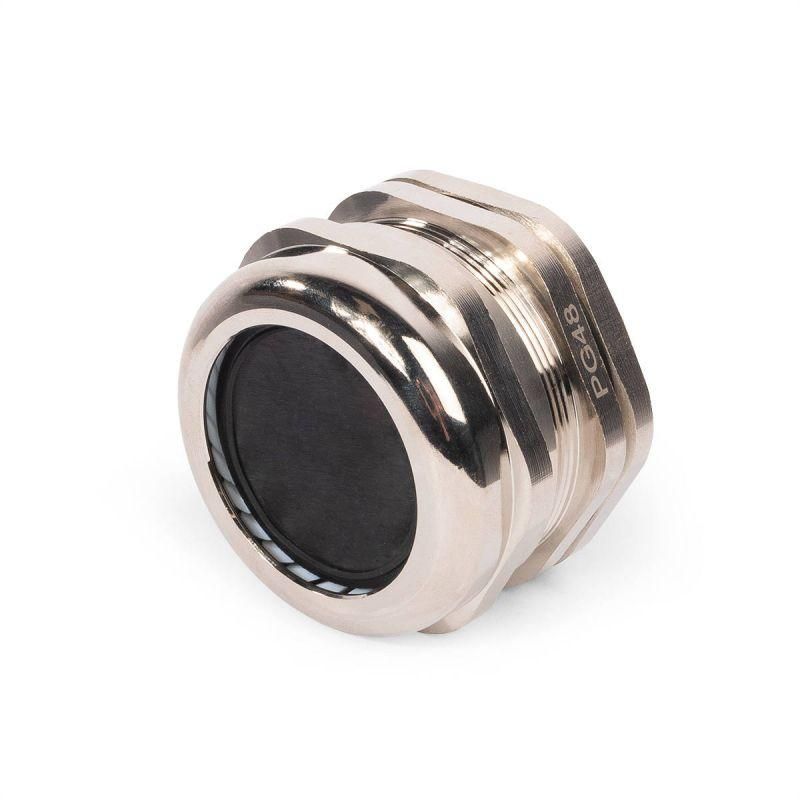

Кабельный ввод латунный PGM 48 (37-44 мм) | 88009 Fortisflex КВТ

Кабельный ввод латунный PGM 48 (37-44 мм) INOX от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрических шкафов и оборудования. Его никелированная латунная конструкция обеспечивает надёжную защиту в агрессивной среде, а уплотнение из неопрена гарантирует плотное прилегание к кабелям диаметром 37–44 мм.

Назначение и область применения

Кабельный ввод латунный PGM 48 (37-44 мм) INOX используется для прохода силовых и сигнальных кабелей через стенки распределительных щитов, станков, промышленного оборудования и наружных установок. Подходит для условий с высокой запылённостью, влажностью, воздействием масел и химикатов. Применяется в машиностроении, энергетике, пищевой и химической промышленности.

Технические характеристики

• Материал корпуса: никелированная латунь - устойчива к коррозии, не выделяет галогены
• Диапазон диаметров кабеля: 37–44 мм - обеспечивает плотное уплотнение без деформации
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Температурный режим: от –40 C до +100 C (кратковременно до +120 C)
• Тип уплотнения: два кольца из неопрена + нейлоновая прижимная вставка - сохраняет эластичность при температурных колебаниях
• Длина резьбы: 11 мм - достаточна для фиксации в стенках до 8 мм толщиной
• Размер ключа: 64 мм - совместим со стандартными рожковыми ключами
• Наличие контргайки: да - позволяет жестко зафиксировать положение в корпусе
• Исполнение: прямолинейное - удобно для прямого прохода кабеля
• Покрытие: никелированное - антикоррозийное, эстетичное, соответствует требованиям санитарных норм

Совместимость и монтаж

Кабельный ввод латунный PGM 48 (37-44 мм) INOX имеет резьбу типа PG по DIN 40430. Для установки требуется подготовить отверстие диаметром 48 мм. Установка выполняется вручную: ввод вставляется в отверстие, фиксируется контргайкой и затягивается ключом на 64 мм. Герметизация достигается благодаря двум уплотнительным кольцам из неопрена и прижимной вставке из нейлона 6.6.

Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы НМПО-PG и НМПО-MG.

Безопасность и стандарты

• Соответствует стандарту DIN 40430 для PG-резьб
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров
• Уплотнительные элементы сертифицированы по UL94 V2 - самозагасаемый материал
• Выдерживает испытания на стойкость к маслам, бензину, дизтопливу и другим агрессивным жидкостям

Преимущества

• Никелированная поверхность - устойчива к механическим повреждениям и химическому воздействию
• Двухступенчатое уплотнение - исключает просачивание влаги даже при длительной эксплуатации
• Контргайка - предотвращает самоотвинчивание при вибрациях
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагревательными элементами
• Экологически безопасный состав - подходит для пищевых и медицинских объектов

Ограничения применения

• Не предназначена для постоянного погружения в воду - степень защиты IP65 не заменяет IP67/IP68
• Не рекомендуется использовать с кабелями менее 37 мм - возможен люфт и потеря герметичности
• При температурах выше +100 C срок службы уплотнений снижается - допустимо лишь кратковременное превышение до +120 C
• Не подходит для кабелей с жёсткой бронёй или металлической оплёткой - риск повреждения уплотнителей

Примеры использования

• Ввод кабелей питания в промышленные станки с ЧПУ
• Подключение датчиков в моющих установках пищевого производства
• Проход кабелей в наружных распределительных щитах на заводах
• Фиксация сигнальных линий в системах автоматизации с частыми мойками

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 37–44 мм без усилия
• Затягивайте контргайку равномерно - переусиливать нельзя, чтобы не деформировать уплотнители
• Для кабелей с тонкой изоляцией используйте дополнительную термоусадку перед вводом
• При многократном демонтаже контролируйте состояние неопреновых колец - при трещинах замените их
• Выбирайте этот кабельный ввод латунный PGM 48 (37-44 мм) INOX вместо обычных моделей там, где важна долговечность и химическая стойкость
