Кабельный ввод (сальник) PG-48 (34-44 мм) | 6452 Fortisflex КВТ

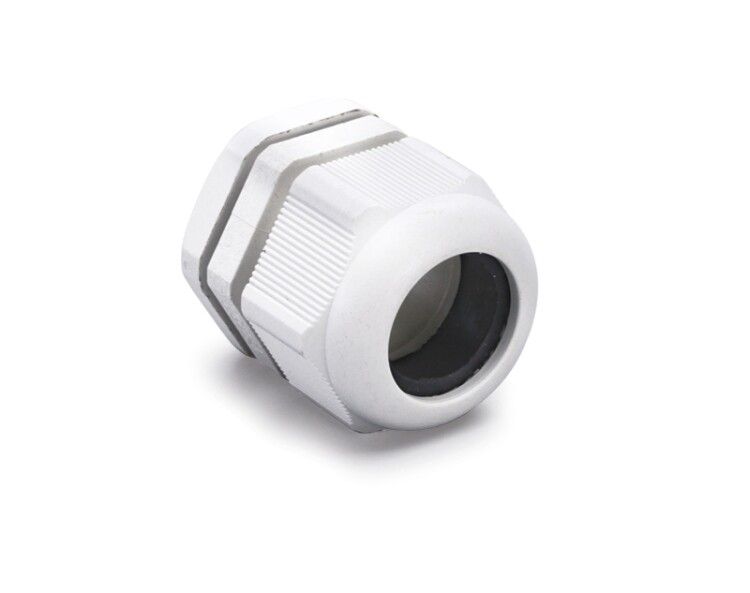

Ввод кабельный (сальник) PG 48 (34–44 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в промышленном оборудовании. Этот сальник совмещает высокую степень защиты IP68, прочный корпус из нейлона и эластичное уплотнение из неопрена, что делает его подходящим для сложных условий эксплуатации.

Назначение и область применения

Ввод кабельный (сальник) PG 48 (34–44 мм) предназначен для герметичного прохода кабелей и проводов через стенки электрических щитов, распределительных устройств и другого промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, перепадов температур и воздействия масел и топлив. Применяется в системах автоматизации, на конвейерах, в насосных станциях, энергообъектах и других местах, где требуется долговечная защита от внешних факторов.

Технические характеристики

• Номинальный размер резьбы: 48 PG (соответствует DIN 40430)
• Диапазон сечений кабеля: 37–44 мм
• Наружный диаметр: 59,3 мм
• Длина резьбы: 15 мм
• Размер шестигранника: 70 мм - позволяет удобно затягивать ключом
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температура эксплуатации: –40 C до +100 C (кратковременно выдерживает до +120 C)
• Материал корпуса: нейлон 6.6, самозатухающий, соответствует UL94V2, без галогенов
• Материал уплотнения: неопрен - устойчив к маслам, бензину, дизтопливу и агрессивным средам
• Тип уплотнения: многослойное кольцо - обеспечивает плотное прилегание к кабелям различного диаметра
• Конструкция: разъемный, с контргайкой - позволяет фиксировать сальник с двух сторон
• Цвет: светло-серый
• Поверхность: необработанная - без дополнительного покрытия

Совместимость и монтаж

Ввод кабельный (сальник) PG 48 (34–44 мм) монтируется в подготовленное отверстие в металлическом или пластиковом корпусе. Для сверления отверстий рекомендуются гидравлические прессы с матрицами НМПО-PG, например: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Установка выполняется в следующем порядке:

• Пробить отверстие нужного диаметра (должен соответствовать наружному диаметру сальника - 59,3 мм)
• Завести сальник в отверстие со стороны внутреннего помещения
• Надеть контргайку и закрутить её до упора
• Затянуть основную гайку с помощью ключа на 70 мм - стопорные засечки на гайке предотвращают самоотвинчивание
• Протянуть кабель через центральное отверстие - уплотнительное кольцо автоматически адаптируется под диаметр жил

Обязательно проверьте соответствие диаметра кабеля диапазону 37–44 мм - меньшие или большие кабели не обеспечат герметичность.

Безопасность и стандарты

• Соответствует стандарту DIN 40430 для резьбы PG
• Материал корпуса - самозатухающий, класс горючести UL94V2
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров
• Степень защиты IP68 - подтверждает возможность работы даже при постоянном контакте с водой

Преимущества

• Разъемная конструкция с контргайкой - позволяет легко демонтировать и заменять без вскрытия всего корпуса
• Многослойное уплотнение из неопрена - гарантирует герметичность даже при колебаниях диаметра кабеля внутри допустимого диапазона
• Фиксирующие засечки на гайке - исключают случайное ослабление при вибрации
• Высокая термостойкость - работает в экстремальных температурах, включая холодные регионы и нагреваемые камеры
• Устойчивость к химикатам - не разрушается при контакте с маслами, топливом, растворителями
• Легкий вес и прочность нейлона - снижают нагрузку на корпус и упрощают транспортировку

Ограничения применения

• Не предназначено для кабелей с диаметром менее 37 мм или более 44 мм - возможна утечка или повреждение уплотнения
• Не рекомендуется использовать в условиях постоянного механического давления на кабель - сальник не является опорой, он лишь герметизирует вход
• Не следует применять в средах с агрессивными кислотами или щелочами - материал не рассчитан на такие воздействия
• Не подходит для установки в открытых участках без дополнительной защиты от УФ-лучей - хотя неопрен устойчив, нейлон со временем может стареть под прямыми солнечными лучами

Примеры использования

• Ввод силовых кабелей в частотные преобразователи на заводе
• Подключение датчиков и исполнительных механизмов в гидравлических станциях
• Герметизация кабелей в подземных распределительных пунктах
• Проход кабелей в корпуса управления насосами на нефтеперекачивающих станциях
• Монтаж в устройствах автоматического контроля на пищевых производствах - благодаря отсутствию галогенов и легкости очистки

Практические советы

• Перед установкой проверьте, чтобы кабель был чистым и свободным от острых заусенец - они могут повредить уплотнительное кольцо
• Не используйте силовые инструменты при затяжке - достаточно усилия рук и ключа на 70 мм; переусилие деформирует уплотнение
• Если кабель имеет жёсткую оболочку, перед введением в сальник сделайте лёгкую фаску на конце - это облегчит прохождение через уплотнитель
• Для многожильных кабелей с большим числом проводников - выбирайте кабели с плотной компактной конструкцией, чтобы избежать проседания уплотнения
• При необходимости замены - можно снять сальник без демонтажа всей системы, так как он разборный
• Храните в сухом месте, избегая прямого солнца - продлевает срок службы материала
