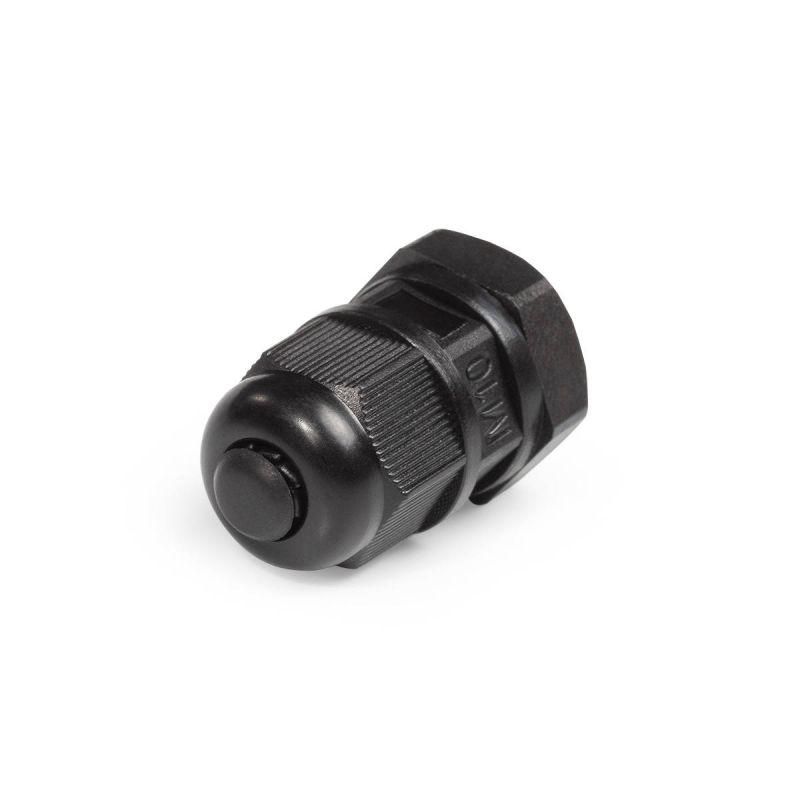

Кабельный ввод пластиковый М10 (2-5.5 мм) | 88158 Fortisflex КВТ

Ввод кабельный пластиковый М10 (2-5.5 мм) от Fortisflex и КВТ - надёжное решение для герметичного прохода плоских кабелей через стенки электрошкафов, распределительных устройств и оборудования, работающего в агрессивных условиях. Артикул 88158 обеспечивает высокую степень защиты IP68 и устойчивость к экстремальным температурам.

Назначение и область применения

Ввод кабельный пластиковый М10 (2-5.5 мм) предназначен для герметичного вывода кабелей из корпусов электрооборудования - например, шкафов управления, автоматических станков, систем освещения, насосных установок и внешних устройств. Подходит для внутренней и наружной установки, включая условия повышенной влажности, запылённости и воздействия ультрафиолета. Особенно эффективен там, где требуется исключить проникновение воды, пыли и химически активных сред.

Технические характеристики

• Номинальная резьба: М10 (по EN 60423)
• Диапазон диаметров кабеля: 2–5,5 мм (для плоских кабелей)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6, самозатухающий, без галогенов
• Материал уплотнения: неопрен
• Длина резьбы: 8,5 мм
• Тип уплотнения: многослойная зона уплотнения с защитной мембраной
• Конструкция: прямолинейная, с контргайкой
• Размер ключа: 15 мм (маркировка нанесена на гайку)
• Температурный диапазон: –40…+100 C (кратковременно до +120 C)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный
• Покрытие: необработанная поверхность

Совместимость и монтаж

Ввод кабельный пластиковый М10 (2-5.5 мм) устанавливается в подготовленное отверстие диаметром, соответствующее размеру резьбы M10. Для точного сверления рекомендуется использовать гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После проделывания отверстия ввод вставляется в корпус, фиксируется контргайкой и затягивается ключом на 15 мм. Самозатухающая конструкция корпуса и стопорные засечки на гайке предотвращают самопроизвольное ослабление соединения даже при вибрациях.

Безопасность и стандарты

Ввод кабельный соответствует требованиям стандарта EN 60423 для метрической резьбы. Высокая электрическая прочность (60 кВ/мм) и удельное сопротивление (1×10¹² Ом·см) обеспечивают безопасную работу в цепях с высокими потенциалами. Отсутствие галогенов снижает выделение токсичных веществ при перегреве или возгорании. Продукт сертифицирован для работы в соответствии с нормами безопасности для электроустановок.

Преимущества

• Высочайшая герметичность IP68 - подходит для постоянного контакта с водой
• Устойчивость к ультрафиолету и атмосферным воздействиям - идеален для улицы
• Контргайка с засечками исключает самоотвинчивание
• Многослойное уплотнение адаптируется к различному сечению кабеля
• Защитная мембрана дополнительно задерживает пыль и мелкие частицы
• Материал корпуса устойчив к маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Широкий температурный диапазон позволяет применять в холодных регионах и нагретых помещениях

Ограничения применения

Ввод кабельный пластиковый М10 (2-5.5 мм) не предназначен для кабелей с диаметром более 5,5 мм - при превышении возможна потеря герметичности. Также не следует использовать с жесткими многожильными кабелями, имеющими металлическую оплётку или броню - они могут повредить уплотнительное кольцо. Не рекомендуется применять в условиях постоянного механического давления на кабель вне точки входа - необходимо предусмотреть кабельные фиксаторы или хомуты.

Примеры использования

• Герметизация кабелей питания в наружных светильниках и камерах видеонаблюдения
• Подключение датчиков и исполнительных механизмов в промышленных контроллерах
• Ввод сигналов в шкафы управления насосных станций и канализационных очистных сооружений
• Фиксация кабелей в оборудовании пищевой и фармацевтической промышленности - благодаря отсутствию галогенов
• Монтаж в автономных энергообъектах, где важна долговечность и отказоустойчивость

Практические советы

• Перед установкой проверьте, что диаметр кабеля находится в допустимом диапазоне 2–5,5 мм - слишком тонкий кабель требует дополнительной фиксации внутри ввода
• При использовании в условиях частых температурных колебаний убедитесь, что кабель также рассчитан на этот диапазон - особенно важно для неопреновой оболочки
• Затягивайте контргайку равномерно, не переусердствуя - избыточное усилие может деформировать уплотнение
• Для массового монтажа используйте гидравлические прессы с подходящими матрицами - это гарантирует одинаковое качество отверстий и быстрый монтаж
• Если кабель имеет тонкую изоляцию, перед вводом протяните его через термоусадочную трубку - это повысит механическую прочность в месте выхода
