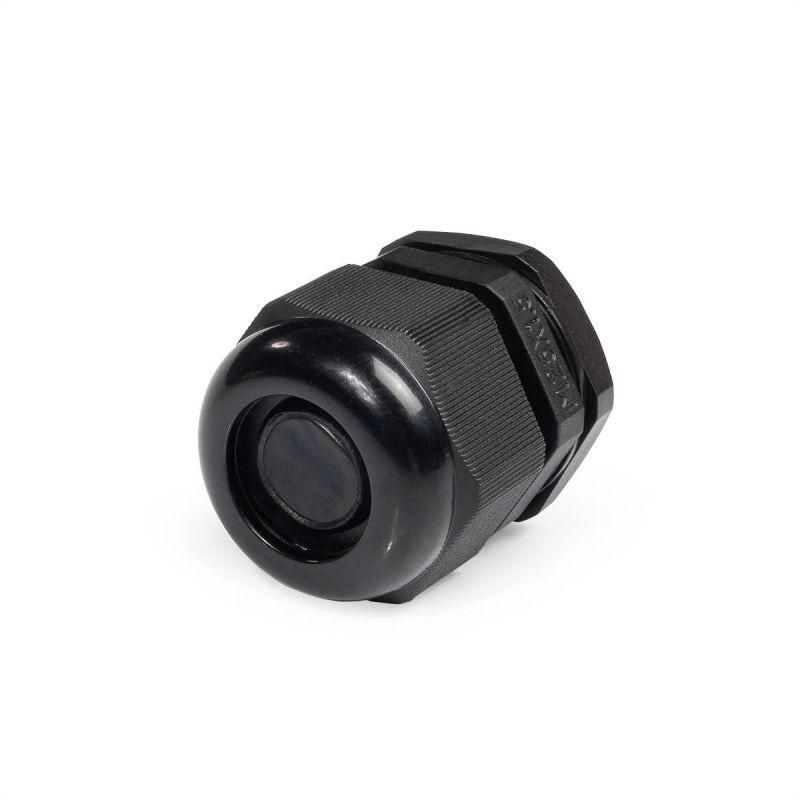

Кабельный ввод пластиковый М25 (12-16 мм) | 88162 Fortisflex КВТ

Ввод кабельный пластиковый М25 (12-16 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 12–16 мм в электрошкафах и наружных устройствах, сохраняя степень защиты IP68 даже при экстремальных температурах и воздействии агрессивных сред.

Назначение и область применения

Ввод кабельный пластиковый М25 (12-16 мм) предназначен для герметичного прохода кабелей через стенки электрических шкафов, распределительных устройств, станков и наружных корпусов. Подходит для использования в условиях повышенной влажности, запылённости, а также на открытом воздухе - например, на промышленных объектах, в системах автоматизации, на транспорте и в энергетике.

Технические характеристики

• Номинальный размер резьбы: M25 (метрическая, соответствует EN 60423)
• Диапазон диаметров кабеля: 12–16 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, безгалогенный, устойчив к УФ-излучению
• Материал уплотнения: неопрен
• Длина резьбы: 15 мм
• Тип уплотнения: многослойное уплотнительное кольцо
• Температурный режим: от –40 C до +100 C (кратковременно выдерживает до +120 C)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный
• Покрытие: необработанная поверхность
• Размер ключа: 27 мм (маркирован на гайке)
• Конструкция: прямолинейный, с контргайкой
• Тип кабеля: плоский (совместим с круглыми и плоскими кабелями)

Совместимость и монтаж

Ввод кабельный пластиковый М25 (12-16 мм) монтируется в отверстие диаметром, соответствующее резьбе M25. Для сверления отверстий рекомендуются гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После установки затяните контргайку ключом на 27 мм - стопорные засечки на гайке предотвратят её самопроизвольное ослабление. Убедитесь, что внешний диаметр кабеля находится в допустимых пределах 12–16 мм; слишком тонкий кабель требует дополнительного уплотнения, чтобы не нарушить герметичность.

Безопасность и стандарты

Ввод кабельный пластиковый М25 (12-16 мм) соответствует требованиям EN 60423 по метрической резьбе и обеспечивает высокую электрическую изоляцию (60 кВ/мм). Материал корпуса не содержит галогенов, что снижает токсичность продуктов горения при возгорании. Уплотнитель из неопрена устойчив к маслам, бензину, дизтопливу и другим химически активным веществам, что делает изделие безопасным для использования в промышленных условиях.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, пыльных и уличных условий
• Многослойное уплотнение гарантирует плотное прилегание к кабелю любого типа - круглому или плоскому
• Контргайка со стопорными засечками исключает риск ослабления при вибрации
• Устойчивость к УФ-излучению позволяет использовать в открытых зонах без дополнительной защиты
• Широкий температурный диапазон - от –40 C до +100 C - подходит для холодных регионов и нагреваемых помещений
• Маркировка размера ключа (27 мм) на гайке ускоряет монтаж и минимизирует ошибки

Ограничения применения

• Не предназначено для кабелей с диаметром менее 12 мм - возможна потеря герметичности
• Не следует применять с жесткими металлическими трубами или кабелями с острыми краями - есть риск повреждения уплотнения
• При температурах выше +100 C срок службы уплотнителя сокращается - длительная работа при +120 C не рекомендуется
• Не совместим с кабелями, имеющими внутреннюю арматуру или усиленную оплётку, которая не поддаётся деформации

Примеры использования

• Ввод кабелей питания и управления в промышленные щитовые помещения
• Подключение датчиков и исполнительных механизмов на открытом воздухе - на фермах, элеваторах, насосных станциях
• Герметизация кабелей в оборудовании пищевой и фармацевтической промышленности (благодаря отсутствию галогенов)
• Монтаж в автономных системах освещения, видеонаблюдения и связи на улице
• Интеграция в оборудование с частыми циклами мойки (например, в мясопереработке или химпроизводстве)

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен входить в диапазон 12–16 мм. Если кабель тоньше, используйте дополнительные уплотнители или переходники.
• При работе с плоским кабелем ориентируйте его так, чтобы наибольшая толщина находилась перпендикулярно направлению ввода - это уменьшает нагрузку на уплотнение.
• Затягивайте контргайку равномерно, не переусердствуя - чрезмерный момент может деформировать уплотнитель.
• Для долговечности в агрессивных средах периодически проверяйте состояние уплотнения - особенно после длительной работы при высоких температурах.
• Изделие можно использовать в паре с другими элементами серии MG - все компоненты совместимы по размерам и материалам.
