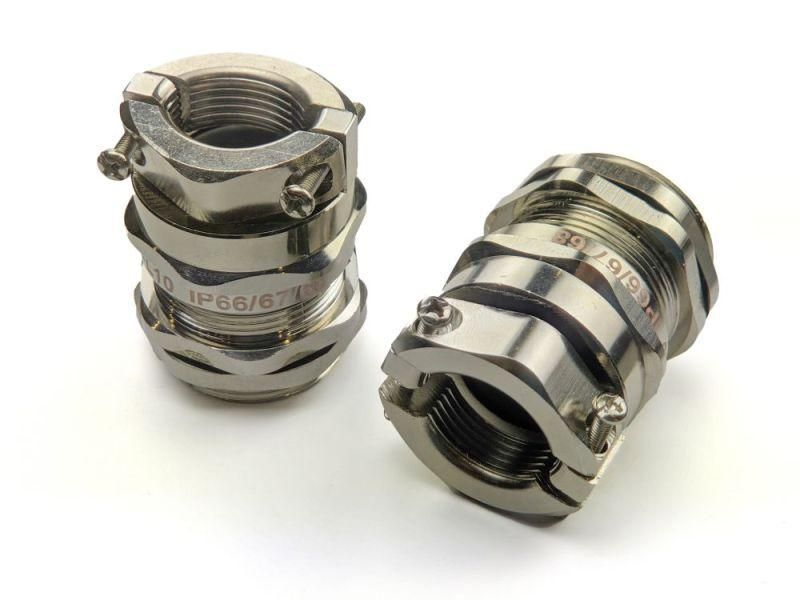

Кабельный ввод ВКХ-ЛР-М25-16-L9 IP66/IP67/IP68 | zeta34759 ГОФРОМАТИК ЗЭТА

Кабельный ввод ВКХ-ЛР-М25-16-L9 от ЗЭТА Новосибирск предназначен для надёжного ввода и герметичной фиксации кабелей диаметром 12–16 мм в электрощитах и оборудовании, работающем в агрессивных условиях. Метрическая резьба M25×1.5 и высокая степень защиты IP66–IP68 обеспечивают долговечную работу даже на открытых площадках.

Назначение и область применения

Кабельный ввод ВКХ-ЛР-М25-16-L9 используется для прохода электрических и оптоволоконных кабелей через стенки корпусов распределительных щитов, шкафов управления, промышленного оборудования. Подходит для установки в помещениях и на улице — особенно там, где есть риск попадания воды, пыли, масла или химических веществ.

Технические характеристики

• Тип изделия: кабельный ввод с резьбовым соединением
• Номинальная резьба: M25×1.5 (метрическая, шаг 1.5 мм)
• Диапазон диаметров кабеля: 12–16 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение при указанных условиях)
• Материал корпуса: латунь с никелевым покрытием — устойчив к коррозии и механическому износу
• Уплотнение: эластичное кольцо, плотно обжимает кабель при затяжке
• Рабочий температурный диапазон: от –40 °C до +100 °C
• Ударопрочность: да — выдерживает механические нагрузки
• Состав: безгалогенный материал — безопасен при возгорании, соответствует экологическим нормам
• Цвет: металлический никель

Совместимость и монтаж

Кабельный ввод ВКХ-ЛР-М25-16-L9 ввинчивается в предварительно просверленное отверстие диаметром 25 мм с резьбой M25×1.5. Для герметичности используйте подходящую прокладку или ленту при необходимости. Убедитесь, что толщина стенки корпуса позволяет полностью завинтить ввод — минимальная глубина резьбы должна составлять не менее 8 мм. Кабель протягивается через центральное отверстие, после чего внутреннее уплотнительное кольцо зажимается гайкой. Не перетягивайте — это повредит жилы кабеля.

Безопасность и стандарты

Изделие соответствует требованиям к защите от внешних воздействий по ГОСТ IEC 60529. Отсутствие галогенов снижает образование токсичных газов при нагреве или горении — важно для закрытых помещений и систем с повышенными требованиями к пожаробезопасности. Ударопрочность обеспечена конструкцией корпуса и качеством материала.

Преимущества

• Высокая степень защиты IP66–IP68 — гарантирует герметичность даже при прямом контакте с водой
• Никелированная латунь — устойчива к коррозии, окислению и агрессивным средам
• Надёжная фиксация кабеля — исключает его выдергивание и перемещение внутри корпуса
• Работает в широком температурном диапазоне — подходит для холодных регионов и нагретых технологических зон
• Безгалогенная конструкция — безопасна для людей и окружающей среды

Ограничения применения

• Не предназначены для кабелей с диаметром меньше 12 мм — возможен слабый контакт и потеря герметичности
• Не рекомендован для частого демонтажа — многократные сборки могут износить резьбу и уплотнитель
• Не использовать с кабелями, имеющими жёсткую броню или крупные металлические элементы — они могут повредить уплотнительное кольцо
• При температуре выше +100 °C возможно деформирование уплотнения — проверьте условия эксплуатации

Примеры использования

• Подключение кабелей к промышленным контроллерам в пищевой промышленности
• Герметизация входов в щиты автоматики на насосных станциях
• Ввод сигналов в оборудование для уличного освещения и видеонаблюдения
• Проход кабелей в шкафы управления станков с ЧПУ
• Обвязка волоконно-оптических линий в трубопроводах и канализационных коллекторах

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен точно попадать в диапазон 12–16 мм. Если кабель слишком тонкий — используйте термоусадку вокруг него перед вводом.
• При монтаже в металлические корпуса — обязательно используйте контргайку для предотвращения саморазвинчивания под вибрацией.
• Не применяйте смазку на резьбе — она может нарушить герметизацию. Только при очень высоких нагрузках допустима капля силиконовой смазки на уплотнительное кольцо.
• Проверяйте целостность уплотнительного кольца перед каждой установкой — трещины или сплющенность требуют замены.
• Артикул ВКХ-ЛР-М25-16-L9 совпадает с сериями от ЗЭТАРУС и ГОФРОМАТИК — можно использовать как аналог при наличии запаса.
