Кабельный ввод ВК-М42-33-МР50 IP66/IP67/IP68 | zeta30029 ГОФРОМАТИК ЗЭТА

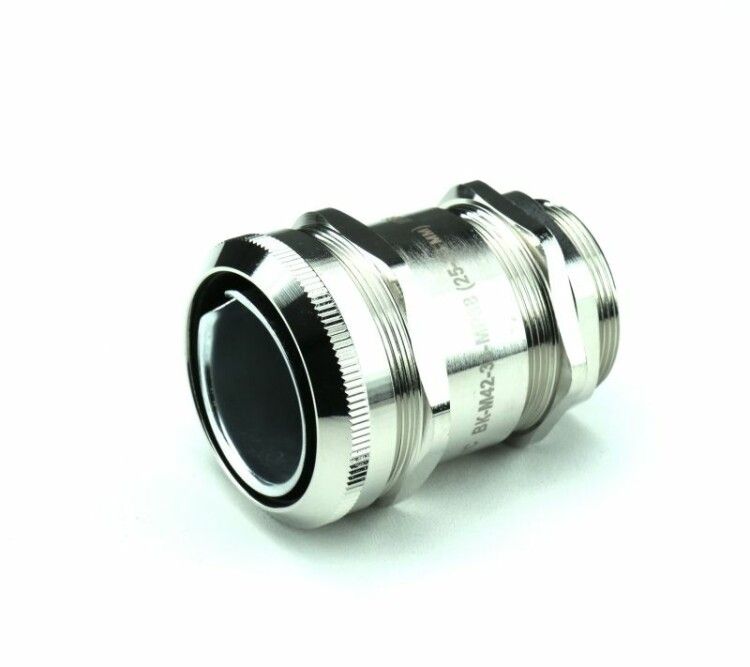

Кабельный ввод ВК-М42-33-МР50 IP66/IP67/IP68 от ЗЭТА Новосибирск - это герметичный сальник из никелированной латуни, предназначенный для безопасного и надёжного ввода кабеля, проложенного в металлорукаве, в металлические корпуса оборудования. Обеспечивает степень защиты до IP68, совместим с кабелями диаметром 25–33 мм и фиксируется с помощью контргайки.

Назначение и область применения

Кабельный ввод ВК-М42-33-МР50 IP66/IP67/IP68 используется для герметизации входа кабеля через стенку металлического щита, шкафа или коробки, когда кабель предварительно защищён металлорукавом. Он обеспечивает не только механическую фиксацию, но и электрическое соединение между корпусом и металлорукавом - что требуется по пункту 1.7.77 ПУЭ. Применяется в условиях повышенной запылённости, влажности, на открытых площадках и в промышленном оборудовании, где важна долговечность и надёжность.

Технические характеристики

• Номинальный размер резьбы: 42 мм
• Диапазон внешних диаметров кабеля: 25–33 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение в воду - при условии правильной сборки)
• Материал: латунь с никелированным покрытием - устойчив к коррозии и химическим воздействиям
• Длина резьбы: 50 мм - позволяет плотно закрепить в толстостенных корпусах
• Размер шестигранника: 45 мм - удобен для монтажа гаечными ключами
• Температурный диапазон: от –40 C до +100 C - работает в суровых климатических условиях
• Тип уплотнения: резиновое кольцо - обеспечивает герметичность даже при изменении температуры
• Крепление: с контргайкой - исключает самопроизвольное раскручивание
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Не содержит галогенов - соответствует требованиям экологической безопасности
• Цвет: серый - визуально отличается от других типов вводов

Совместимость и монтаж

Кабельный ввод ВК-М42-33-МР50 IP66/IP67/IP68 рассчитан на установку в отверстия с резьбой M42×1,5. Для монтажа необходимо:

• Подготовить отверстие в корпусе с подходящей резьбой;
• Надеть на металлорукав кабельный ввод, затем вставить рукав внутрь ввода до упора;
• Закрутить контргайку, чтобы зажать уплотнительное кольцо вокруг металлорукава;
• Затянуть ввод в корпус с усилием, достаточным для герметичности, но без перегрузки - максимальный момент не указан, рекомендуется затягивать до упора без силового рычага.

Обязательно проверьте, что внешний диаметр металлорукава попадает в диапазон 25–33 мм. Уплотнительное кольцо не адаптируется к кабелям без металлорукава - использование без рукава снижает защиту до уровня IP66.

Безопасность и стандарты

Кабельный ввод ВК-М42-33-МР50 IP66/IP67/IP68 соответствует требованиям ПУЭ (пункт 1.7.77) по обеспечению электрического контакта между корпусом и металлорукавом. Материалы не содержат галогенов, что делает изделие безопасным при возможном возгорании. Сертификаты соответствия не указаны, но конструкция соответствует общепринятым нормам для промышленного оборудования.

Преимущества

• Высокая степень защиты IP68 достигается благодаря резиновой заглушке внутри - она сохраняет герметичность до момента ввода кабеля, предотвращая попадание влаги во время хранения и транспортировки.
• Никелированная латунь устойчива к коррозии, особенно в агрессивных средах - идеально для цехов с высокой влажностью или химическими испарениями.
• Контргайка гарантирует надёжную фиксацию даже при вибрациях - минимизирует риск ослабления соединения.
• Ударопрочная конструкция снижает вероятность повреждений при монтаже в труднодоступных местах.
• Широкий температурный диапазон позволяет использовать в холодных регионах и рядом с нагреваемым оборудованием.

Ограничения применения

• Не предназначен для прямого ввода одиночного кабеля - требует наличия металлорукава; без него защита не будет соответствовать заявленному IP68.
• Не подходит для кабелей с внешним диаметром менее 25 мм или более 33 мм - возможны протечки или плохая фиксация.
• Изделие не имеет встроенного зажима для жил - заземление осуществляется только через контакт металлорукава с корпусом.
• При длительном использовании выше +100 C возможно деформирование уплотнительного кольца - не применяйте рядом с источниками тепла без теплоизоляции.

Примеры использования

• Ввод кабеля в промышленные щиты управления на заводах с высокой влажностью (например, пищевые производства, водоочистные станции).
• Герметизация выходов кабелей из металлорукава в корпуса частотных преобразователей, насосов, компрессоров.
• Монтаж в наружных распределительных коробках, используемых в системах автоматизации на объектах ЖКХ, транспорте, энергетике.
• Применение в системах с постоянной мойкой оборудования - например, в мясопереработке или фармацевтике.

Практические советы

• Перед монтажом проверьте диаметр металлорукава - он должен точно попадать в диапазон 25–33 мм. Лучше измерить несколько точек, так как рукав может иметь неравномерности.
• При установке в толстые стенки корпуса убедитесь, что длина резьбы 50 мм достаточно для полного захода - если корпус слишком толстый, потребуется удлинитель или другая модель.
• Не используйте смазку на резьбе - она может нарушить электрический контакт между корпусом и металлорукавом.
• После монтажа проведите тест на герметичность: подайте слабый воздушный поток в металлорукав и проверьте наличие утечек - особенно важно перед запуском в ответственных системах.
• Артикул zeta30029 - это один из вариантов исполнения Кабельного ввода ВК-М42-33-МР50 IP66/IP67/IP68. При замене сверьте все параметры, включая длину резьбы и диаметр уплотнения - другие бренды (ГОФРОМАТИК, ЗЭТАРУС) могут предлагать аналоги с другими допусками.
