Кабельный ввод ВКХ-ЛР-М40-33-L11 IP66/IP67/IP68 | zeta34765 ГОФРОМАТИК ЗЭТА

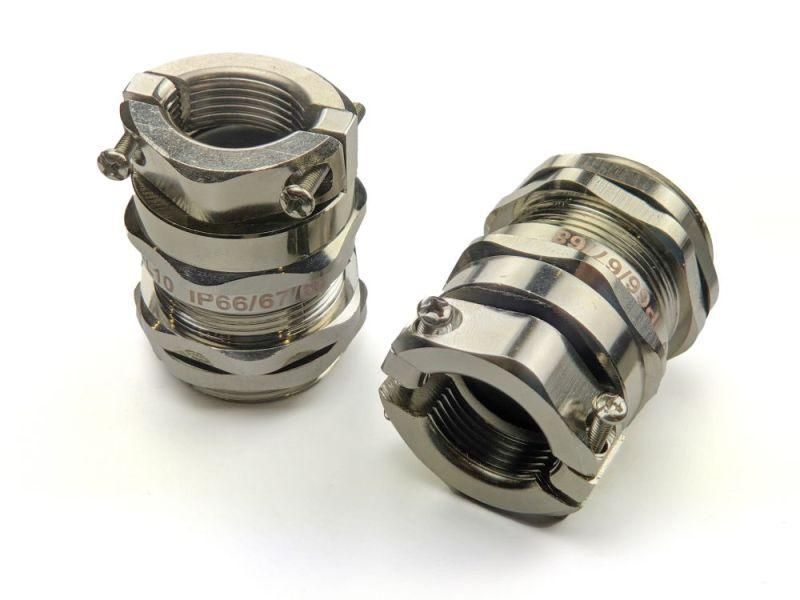

Кабельный ввод резьбовой М40 с диапазоном кабеля 25–33 мм, степень защиты IP66/IP67/IP68 (артикул zeta34765, бренд ЗЭТА Новосибирск) обеспечивает надёжную герметизацию и механическую фиксацию кабелей в электрошкафах, распределительных устройствах и наружных установках, где важна защита от пыли, воды и внешних воздействий.

Назначение и область применения

Кабельный ввод резьбовой М40 используется для вывода и фиксации электрических и оптоволоконных кабелей через стенки металлических или пластиковых корпусов оборудования. Подходит для установки в шкафах управления, промышленных панелях, насосных станциях, системах автоматизации и других объектах, требующих высокой степени герметичности. Применяется там, где возможны брызги, струйные потоки воды, длительное воздействие влаги или пылевые среды.

Технические характеристики

• Номинальный размер резьбы: M40×1,5 мм - стандартизированная метрическая резьба для плотного соединения с отверстием в корпусе
• Диапазон диаметров кабеля: 25–33 мм - позволяет использовать кабели с внешним диаметром в этом интервале
• Степень защиты: IP66/IP67/IP68 - полная защита от пыли (6), устойчивость к мощным струям воды (6), кратковременному погружению (7) и длительному погружению под давлением (8)
• Материал: латунь никелированная - коррозионностойкий металл с антикоррозийным покрытием, повышает долговечность в агрессивных средах
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые помещения
• Тип уплотнения: уплотнительное кольцо - эластичное кольцо из термостойкого материала, обеспечивающее герметичность вокруг кабеля
• Цвет: никель - матовый серебристый оттенок, соответствует цвету никелированной поверхности
• Ударопрочность: да - выдерживает механические нагрузки и вибрации
• Содержание галогенов: без галогенов - безопасен при возгорании, не выделяет токсичных газов

Совместимость и монтаж

Кабельный ввод резьбовой М40 (zeta34765) монтируется в предварительно просверленное отверстие диаметром, соответствующее резьбе M40×1,5. Для установки требуется гаечный ключ подходящего размера. Уплотнительное кольцо одевается на кабель перед введением в корпус; после этого ввод закручивается в отверстие до упора. Кабель должен иметь жесткую оболочку, чтобы не деформировался при затяжке. Диаметр кабеля не должен выходить за пределы 25–33 мм - меньший диаметр может вызвать негерметичность, больший - повредить уплотнение.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов по степени защиты IP66–IP68. Отсутствие галогенов делает его совместимым с нормами безопасности для помещений с повышенными требованиями к пожарной безопасности (например, метро, тоннели, медицинские учреждения). Материал - никелированная латунь - не содержит свинца и других токсичных компонентов, что допускает применение в пищевой и фармацевтической промышленности.

Преимущества

• Высокая герметичность благодаря трёхступенчатой защите IP66/IP67/IP68 - подходит даже для постоянного контакта с водой
• Надёжная фиксация кабеля - исключает его выдергивание и перемещение внутри корпуса
• Устойчивость к температурным перепадам - сохраняет целостность в суровых климатических зонах
• Антикоррозийное никелированное покрытие - продлевает срок службы в агрессивных средах
• Ударопрочная конструкция - выдерживает вибрацию и случайные удары при эксплуатации
• Безгалогенный состав - снижает риск образования ядовитых паров при пожаре

Ограничения применения

• Не предназначена для кабелей с диаметром менее 25 мм - возможна потеря герметичности
• Не рекомендовано использование с мягкими, сильно гибкими кабелями без внутреннего усиления - могут деформироваться при затяжке
• Не следует применять в средах с постоянным воздействием открытого пламени или высоких температур выше +100 C
• Резьба M40 требует точного соответствия отверстия в корпусе - неверный размер приведёт к протечкам
• Не подходит для кабелей с металлической бронёй большого диаметра - может повредить уплотнительное кольцо

Примеры использования

• Подключение силовых кабелей к частотному преобразователю в цехе
• Герметизация входа волоконно-оптического кабеля в наружном светильнике
• Ввод кабелей в шкаф управления насосной станцией, расположенной на улице
• Фиксация сигнальных проводов в контроллере технологической линии с мойкой
• Прокладка кабелей в подземных коммуникационных коллекторах

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в границах 25–33 мм, идеально - около 29 мм
• Не перетягивайте резьбу - избыточный момент может повредить уплотнительное кольцо или сам корпус
• Если кабель имеет слабую оболочку, используйте термоусадочные трубки или хомуты для усиления участка ввода
• Для многожильных кабелей с большим числом проводов убедитесь, что суммарный диаметр не превышает 33 мм
• При использовании в морской или химически активной среде периодически осматривайте поверхность ввода на предмет коррозии - никелирование устойчиво, но не вечное
• Кабельный ввод резьбовой М40 (zeta34765) от ЗЭТА Новосибирск совместим с аналогами ГОФРОМАТИК и ЗЭТАРУС - можно заменить при необходимости
