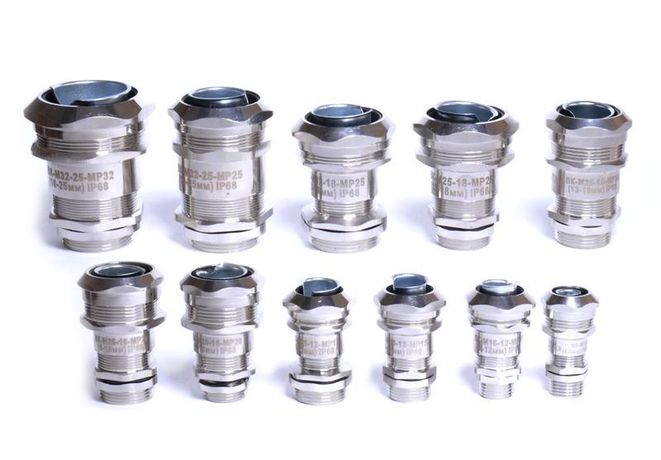

Ввод кабельный ВК-М60-44-МР50 IP66/IP67/IP68 от ЗЭТА Новосибирск — это герметичный сальник из никелированной латуни для надёжного ввода кабелей в металлорукаве в корпуса электрооборудования, обеспечивающий степень защиты до IP68 и заземление через металлическую конструкцию.

Назначение и область применения

Ввод кабельный ВК-М60-44-МР50 IP66/IP67/IP68 используется для герметичного прохода кабеля, проложенного в металлорукаве, в металлические корпуса: щиты управления, распределительные шкафы, коробки, оборудование на производствах. Он обеспечивает не только защиту от пыли и воды, но и надёжный электрический контакт между корпусом и металлорукавом — что требуется по пункту 1.7.77 ПУЭ. Подходит для промышленных объектов, автоматизированных линий, станций, где важна долговечность и безопасность.

Технические характеристики

• Номинальный размер резьбы: 60 мм
• Диапазон внешних диаметров кабеля: 36–44 мм
• Длина резьбы: 50 мм
• Тип уплотнения: резиновое кольцо (прокладка)
• Материал: латунь с никелированным покрытием
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение), IP68 (длительное погружение под давлением)
• Температурный диапазон: от –40 °C до +100 °C
• Размер шестигранника: 64 мм — удобен для затяжки гаечным ключом
• Крепление: с контргайкой для фиксации в стенке корпуса
• Ударопрочность: да — выдерживает механические нагрузки
• Не содержит галогенов — безопасен при возгорании
• Поддерживает ввод плоского кабеля — совместим с широким спектром типов проводов
• Цвет: серый

Совместимость и монтаж

Ввод кабельный ВК-М60-44-МР50 IP66/IP67/IP68 рассчитан на установку в отверстие толщиной до 10 мм. Для монтажа:

• Проделайте в корпусе отверстие диаметром 60 мм;
• Вставьте сальник с резьбой внутрь отверстия;
• Закрутите контргайку снаружи — она плотно фиксирует устройство и предотвращает люфт;
• Перед вводом кабеля в металлорукав установите резиновую заглушку — она гарантирует IP68 до момента заполнения рукава кабелем;
• После ввода кабеля вручную затяните уплотнительное кольцо вокруг него — обеспечивается герметичность.

Инструмент: гаечный ключ на 64 мм. Убедитесь, что наружный диаметр кабеля попадает в диапазон 36–44 мм — иначе уплотнение будет некорректным.

Безопасность и стандарты

Ввод кабельный ВК-М60-44-МР50 IP66/IP67/IP68 соответствует требованиям ПУЭ (пункт 1.7.77) по обеспечению электрического соединения между корпусом и металлорукавом. Материалы не содержат галогенов — снижают риск образования токсичных газов при нагреве. Сертифицирован для работы в условиях повышенной влажности, перепадов температур и агрессивных сред.

Преимущества

• Высокая степень защиты IP68 — подходит для помещений с мойкой, на улице, в подземных каналах;
• Никелированная латунь — устойчивость к коррозии, долгий срок службы даже в агрессивной среде;
• Ударопрочная конструкция — выдерживает вибрации и случайные удары на производстве;
• Гибкость: позволяет вводить как круглые, так и плоские кабели;
• Простота сборки: комплектация с контргайкой исключает необходимость сварки или дополнительных креплений.

Ограничения применения

• Не предназначены для ввода кабелей с наружным диаметром менее 36 мм или более 44 мм — возможна потеря герметичности;
• Не рекомендован для постоянного погружения в химически активные жидкости (например, растворители, кислоты) — материал устойчив к воде, но не ко всем агрессивным веществам;
• Работает только с металлорукавом — не заменяет обычный сальник для прямого ввода кабеля;
• Температура выше +100 °C может деформировать резиновый уплотнитель — не использовать рядом с печами, паровыми трубопроводами.

Примеры использования

• Ввод кабеля в щит управления насосной станции на очистных сооружениях;
• Подключение датчиков на конвейере в пищевой промышленности — требуют частой мойки;
• Прокладка силового кабеля в цехе с высокой влажностью и пылевой нагрузкой;
• Монтаж в подземных кабельных колодцах, где возможны временные заливания водой.

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем — точность ±0,5 мм критична для герметизации;
• Если кабель имеет жёсткую оболочку, слегка смажьте место входа мыльным раствором — это облегчит протяжку;
• Не перетягивайте контргайку — это может повредить резьбу или деформировать уплотнитель;
• При использовании в холодном климате (< –20 °C) убедитесь, что резиновое кольцо не треснуло — перед монтажом можно выдержать изделие при комнатной температуре 10–15 минут;
• Артикул zeta30034 — совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС — легко найти аналоги при необходимости замены.
