Кабельный ввод ВК-НР-М72-52-L15 | zeta34814 ГОФРОМАТИК ЗЭТА

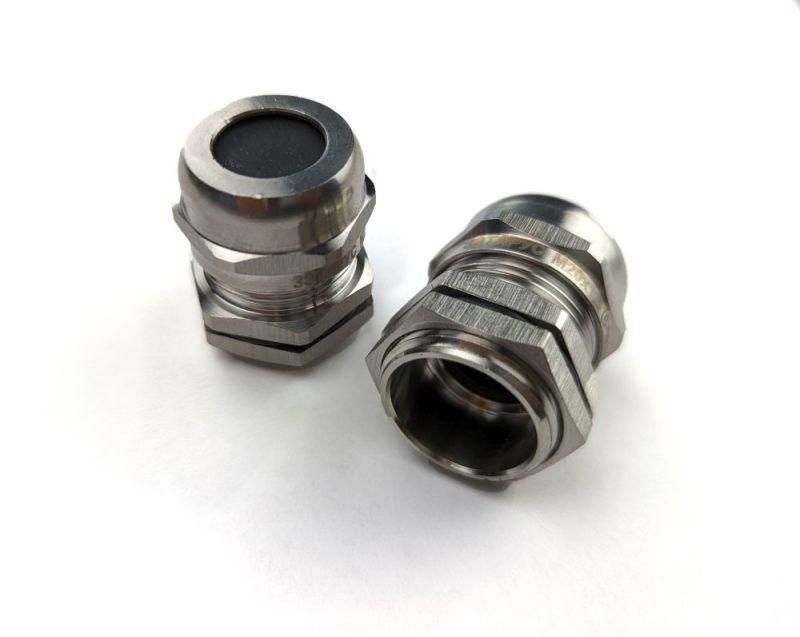

Кабельный ввод ВК-НР-М72-52-L15 от ЗЭТА Новосибирск - это герметичный элемент из нержавеющей стали для надёжного ввода кабелей в электрощиты, обеспечивающий защиту от пыли и влаги. Подходит для промышленных условий, где важна долговечность и стойкость к коррозии.

Назначение и область применения

Кабельный ввод ВК-НР-М72-52-L15 используется для фиксации и герметизации электрических и оптоволоконных кабелей в корпусах распределительных щитов, шкафов управления и другого электрооборудования. Применяется там, где требуется высокая степень защиты IP и устойчивость к агрессивным средам - например, на пищевых производствах, в химических цехах, на объектах с частой мойкой или во влажных помещениях.

Технические характеристики

• Материал корпуса: нержавеющая сталь ( AISI 304 )
• Тип уплотнения: резиновая втулка + пластиковая зажимная втулка
• Комплектация: плоская гайка, круглое уплотнительное кольцо, корпус, резиновая втулка, пластиковая зажимная втулка, заглушка, накидная гайка
• Длина ввода (L): 15 мм
• Наименование модели указывает на типоразмер: М72 - диаметр резьбы 72 мм, 52 - внутренний диаметр уплотнительной втулки около 52 мм

Совместимость и монтаж

Кабельный ввод ВК-НР-М72-52-L15 монтируется в предварительно просверленное отверстие в стенке щита диаметром, соответствующем резьбе M72. Установка выполняется в следующем порядке:

• Вставьте корпус в отверстие со стороны внешней поверхности щита
• Подложите круглое уплотнительное кольцо
• Закрутите плоскую гайку с внутренней стороны до плотного прилегания
• Пропустите кабель через резиновую втулку и пластиковую зажимную втулку
• Наденьте сборку на корпус и закрутите накидную гайку
• Заглушка применяется для заполнения свободных каналов при многожильном вводе

Не допускается перегиб кабеля внутри ввода - радиус изгиба должен быть не менее 5× диаметра кабеля. Для точного подбора уплотнительной втулки проверяйте наружный диаметр кабеля - он должен совпадать с рабочим диапазоном втулки (обычно +-1–2 мм от 52 мм).

Безопасность и стандарты

Кабельный ввод ВК-НР-М72-52-L15 рассчитан на работу в условиях, требующих защиты по степени IP65/IP67. Это обеспечивается за счёт комбинированного уплотнения: резиновая втулка деформируется вокруг кабеля, а металлический корпус с уплотнительными кольцами исключает проникновение воды и пыли снаружи. Соответствует требованиям ГОСТ Р 51319 и IEC 60529 для герметичных вводов.

Преимущества

• Высокая коррозионная стойкость благодаря материалу - нержавеющая сталь
• Герметичность сохраняется даже после длительной эксплуатации и температурных колебаний
• Комплексная система уплотнений позволяет использовать один ввод для кабелей разного диаметра
• Легко обслуживать: все детали можно заменить без демонтажа всего устройства
• Износостойкость - подходит для мест с постоянной вибрацией и механическими нагрузками

Ограничения применения

• Не предназначена для ввода кабелей с наружным диаметром меньше 30 мм или больше 60 мм - возможна потеря герметичности
• Не рекомендуется применять в средах с воздействием открытого пламени или высоких температур выше +80 C
• Пластиковая зажимная втулка не выдерживает агрессивных растворителей (например, ацетона, бензола)
• Не следует использовать в качестве основного крепления тяжёлых кабелей - необходимо предусматривать дополнительную фиксацию

Примеры использования

• Ввод кабелей питания и сигнализации в щиты автоматики на конвейерах пищевого завода
• Герметизация волоконно-оптических линий связи в системах видеонаблюдения на улице
• Подключение датчиков в моющих установках на фармацевтическом оборудовании
• Фиксация силовых кабелей в шкафах управления насосных станций

Практические советы

• Перед монтажом проверьте, что отверстие в щите имеет правильный диаметр - не более 72 мм по резьбе
• Выбирайте резиновую втулку с внутренним диаметром, близким к наружному диаметру вашего кабеля - слишком большая втулка снижает герметичность
• Если кабель тонкий, используйте заглушку для заполнения пустот - это предотвращает продувание и попадание влаги
• При использовании нескольких кабелей в одном вводе суммарный диаметр всех жил не должен превышать 52 мм
• Проверяйте затяжку гаек рукой - переусердствовать нельзя, чтобы не повредить резиновые элементы
• Артикул zeta34814 - это тот же самый Кабельный ввод ВК-НР-М72-52-L15, который выпускают ЗЭТА Новосибирск и ЗЭТАРУС; совместим между собой
