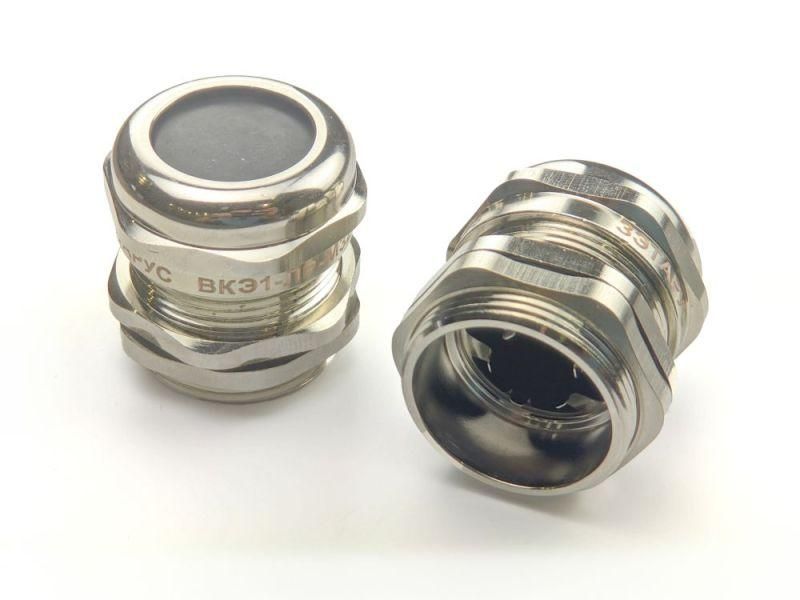

Ввод кабельный ВКЭ1-ЛР-М16-6,5-L8 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода экранированных кабелей в электрощиты, обеспечивающий заземление экрана и защиту от пыли и воды. Подходит для установки в условиях повышенной влажности, на улице или в промышленных помещениях.

Назначение и область применения

Ввод кабельный ВКЭ1-ЛР-М16-6,5-L8 IP66/IP67/IP68 используется для прохода экранированных кабелей через стенки металлических шкафов, щитов и корпусов оборудования. Он одновременно выполняет три функции: механическую фиксацию кабеля, герметизацию входного отверстия и заземление экрана кабеля на корпус устройства. Применяется там, где важна долговечная защита от внешних воздействий - например, на производстве, в системах автоматизации, на насосных станциях, в холодильных камерах или на открытых площадках.

Технические характеристики

• Тип: ввод кабельный с заземлением экрана
• Материал корпуса: никелированная латунь / нержавеющая сталь
• Номинальный диаметр кабеля: до 6,5 мм
• Резьба: М16
• Длина выходной части: L8 = 8 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение - условия зависят от изготовителя)
• Поддерживаемые кабели: экранированные, с бронёй или без, с внешним диаметром до 6,5 мм

Совместимость и монтаж

Ввод кабельный ВКЭ1-ЛР-М16-6,5-L8 совместим со всеми типами металлических корпусов с толщиной стенки до 4–5 мм. Для установки требуется просверлить отверстие диаметром 16 мм под резьбу M16. Кабель продевается через центральный канал, после чего затягивается гайка - она сжимает уплотнительную втулку вокруг кабеля, обеспечивая герметичность. Одновременно контактная лапка ввода замыкает экран кабеля на корпус, выполняя функцию заземления. Убедитесь, что внешний диаметр кабеля не превышает 6,5 мм - иначе уплотнение будет негерметичным.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и влаги по международному стандарту IEC 60529. Герметизация достигнута за счёт эластичного уплотнителя, который сохраняет свои свойства при температуре от –40C до +80C. Электрическая проводимость между экраном кабеля и корпусом гарантирована благодаря металлическому контакту - это снижает риск помех и повышает безопасность при работе с высокочастотными сигналами.

Преимущества

• Высокая степень защиты IP66–IP68 - выдерживает прямые струи воды, пыль, кратковременные и длительные погружения
• Два варианта материала корпуса - латунь с никелевым покрытием (коррозионностойкая) и нержавеющая сталь (для агрессивных сред)
• Автоматическое заземление экрана кабеля - не требует дополнительных проводов или клемм
• Простая установка - не нужны специальные инструменты, достаточно обычного ключа
• Долговечность - материалы рассчитаны на многолетнюю работу в сложных условиях

Ограничения применения

• Не подходит для кабелей с внешним диаметром более 6,5 мм - возможна утечка или повреждение уплотнителя
• Не предназначена для ввода неэкранированных кабелей - потеряется функция заземления экрана
• Не рекомендуется использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал уплотнителя может разрушиться
• Герметичность IP68 зависит от правильной сборки и качества кабеля; при некорректном монтаже защита может снизиться до IP66

Примеры использования

• Ввод экранированного сигнального кабеля в частотный преобразователь на заводе
• Подключение датчиков давления к щиту управления в пищевой промышленности
• Фиксация кабеля от сервопривода в системе конвейера с мойкой водой
• Проход кабеля в распределительный щит на улице, установленный под навесом

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен быть меньше или равен 6,5 мм. Лучший результат даёт кабель с диаметром 5–6 мм.
• Если кабель имеет жесткую броню, предварительно снимите её на участке входа - чтобы не повредить уплотнитель.
• При использовании в сырых местах выбирайте вариант из нержавеющей стали - он менее подвержен коррозии, чем никелированная латунь.
• Затягивайте гайку рукой до упора, затем доверните на ¼ оборота ключом - перетягивание может деформировать уплотнитель.
• Артикул zeta34702 - это один из самых популярных вводов в линейке ЗЭТА Новосибирск. Если нужна большая нагрузка по кабелю - рассмотрите модели с диаметром М20 или М25.
