Ввод кабельный ВК-НС-М20-12-МР15 M20, 6-12 мм, IP66/IP67/IP68 ГОФРОМАТИК zeta30055

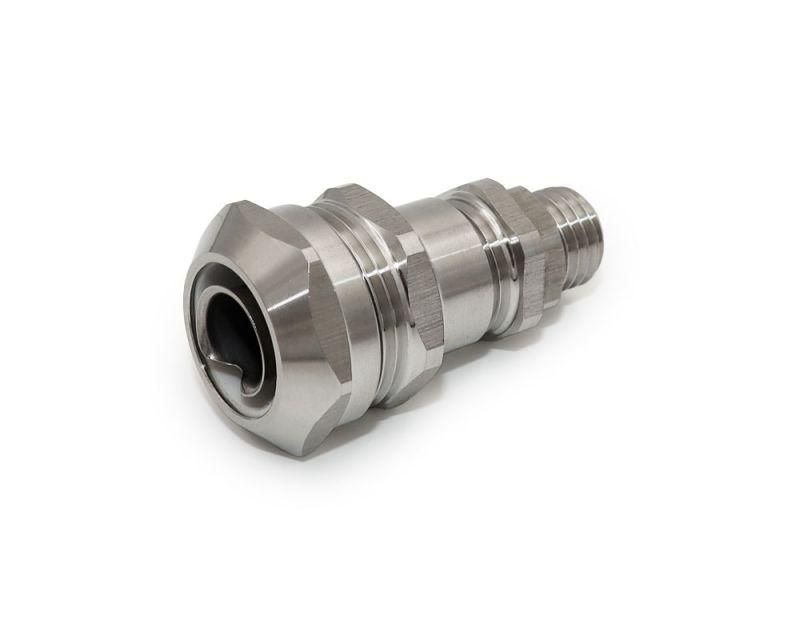

Ввод кабельный ВК-НС-М20-12-МР15 от ЗЭТА Новосибирск предназначен для герметичного ввода небронированных круглых кабелей через стенки электрооборудования, особенно когда кабель проложен в металлорукаве. Этот ввод обеспечивает высокую степень защиты IP66–IP68 и совместим с диаметром кабеля до 12 мм.

Назначение и область применения

Ввод кабельный ВК-НС-М20-12-МР15 используется для безопасного прохода кабеля из внешней среды внутрь корпуса оборудования - например, распределительных щитов, пультов управления, промышленной автоматики. Он предотвращает попадание пыли, воды и других загрязнений в точке входа кабеля. Подходит для установки на металлические, пластиковые или композитные поверхности толщиной до 4 мм.

Технические характеристики

• Обозначение: ВК-НС-М20-12-МР15
• Наружный диаметр резьбы: М20×1.5 (стандартная метрическая резьба)
• Максимальный диаметр кабеля: 12 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Материал корпуса: термопластичный полиэстер (стойкий к УФ, маслам, химическим воздействиям)
• Максимальная толщина панели: 4 мм
• Тип кабеля: только небронированный, круглый
• Рабочий температурный диапазон: от –40C до +90C

Совместимость и монтаж

Ввод кабельный ВК-НС-М20-12-МР15 устанавливается в подготовленное отверстие диаметром 20 мм. Для надежной фиксации используйте гайку и уплотнительное кольцо, входящие в комплект. Кабель продевают через центральное отверстие, затем затягивают гайку - это сжимает уплотнитель вокруг кабеля, обеспечивая герметичность. Не допускается использование с бронированными, плоскими или многожильными кабелями нецилиндрической формы. Работает совместно с металлорукавами, если они имеют соответствующий наружный диаметр.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51317.4.4 и IEC 60529 по классификации степени защиты IP. Применяется в соответствии с правилами устройства электроустановок (ПУЭ) для мест, где требуется повышенная защита от влаги и пыли. Сертифицирован для работы в взрывоопасных зонах категории 21 и 22 при условии соблюдения требований к герметизации.

Преимущества

• Высокая степень защиты IP66–IP68 - подходит для улицы, производства с мойкой, подземных сооружений
• Устойчивость к перепадам температур и агрессивным средам - долгий срок службы даже в сложных условиях
• Легкий монтаж без специнструментов - достаточно обычного ключа
• Герметизация достигается за счет эластичного уплотнителя, который адаптируется под диаметр кабеля +-1 мм

Ограничения применения

• Не применяется для бронированных, плоских или прямоугольных кабелей - уплотнитель не обеспечит герметичность
• Максимальный диаметр кабеля - 12 мм; более толстые кабели не войдут
• Не рекомендован для постоянного давления выше 0,5 бар внутри корпуса - возможна деформация уплотнителя
• Не предназначен для использования в качестве точки крепления нагрузки - кабель не должен служить опорой для веса оборудования

Примеры использования

• Подключение кабелей питания и сигнала к датчикам на конвейерах в пищевой промышленности
• Ввод кабелей в шкафы управления насосными станциями на водоочистных сооружениях
• Прокладка проводов в системах автоматизации на открытых площадках с частыми осадками
• Соединение кабелей с контроллерами PLC в цехах с регулярной мойкой оборудования

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен быть между 4 и 12 мм для надежной герметизации
• Если кабель слишком тонкий (менее 6 мм), используйте дополнительную вставку или заполните свободное пространство термостойким герметиком
• При монтаже в толстую панель (>4 мм) примените переходную втулку - иначе гайка не сможет плотно закрутиться
• Не перетягивайте гайку - это повредит уплотнитель и снижает защиту IP
• Артикул zeta30055 - один из самых распространённых в линейке ЗЭТА Новосибирск; всегда сверьтесь с сертификатом перед заменой аналогов
