Кабельный ввод ВК1-ЛС-М22-18-L8 IP66/IP67/IP68 - zeta34013 ЗЭТА

Кабельный ввод ВК1-ЛС-М22-18-L8 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода небронированных кабелей в электрооборудование. Обеспечивает степень защиты IP66–IP68, выдерживает экстремальные температуры и подходит для установки в агрессивных средах.

Назначение и область применения

Кабельный ввод ВК1-ЛС-М22-18-L8 IP66/IP67/IP68 используется для фиксации и герметизации небронированных кабелей в корпусах оборудования. Предотвращает попадание пыли, воды, масла и других загрязнений внутрь устройств. Подходит для установки на щитах, станках, насосах, системах автоматизации и внешних модулях, работающих в условиях повышенной влажности, перепадов температур или агрессивной среды.

Технические характеристики

• Резьба: M22 мм - стандартизированная резьба для плотного соединения с корпусом
• Диаметр кабеля: 13–18 мм - подходит для кабелей с этим внешним диаметром, включая плоские типы
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение - зависит от условий)
• Материал корпуса: латунь никелированная - коррозионностойкая, прочная, с антикоррозийным покрытием
• Уплотнение: силиконовое кольцо - эластичное, долговечное, сохраняет герметичность при деформациях кабеля
• Температура эксплуатации: от –40 C до +100 C - работает в холодных и жарких условиях
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Состав: безгалогенный - не выделяет токсичных газов при нагреве или возгорании
• Цвет: серый - универсальный, не требует окраски
• Ударопрочность: да - выдерживает механические нагрузки и вибрацию
• Крепление: с контргайкой - позволяет закрепить ввод в стенке корпуса и предотвратить самопроизвольное раскручивание

Совместимость и монтаж

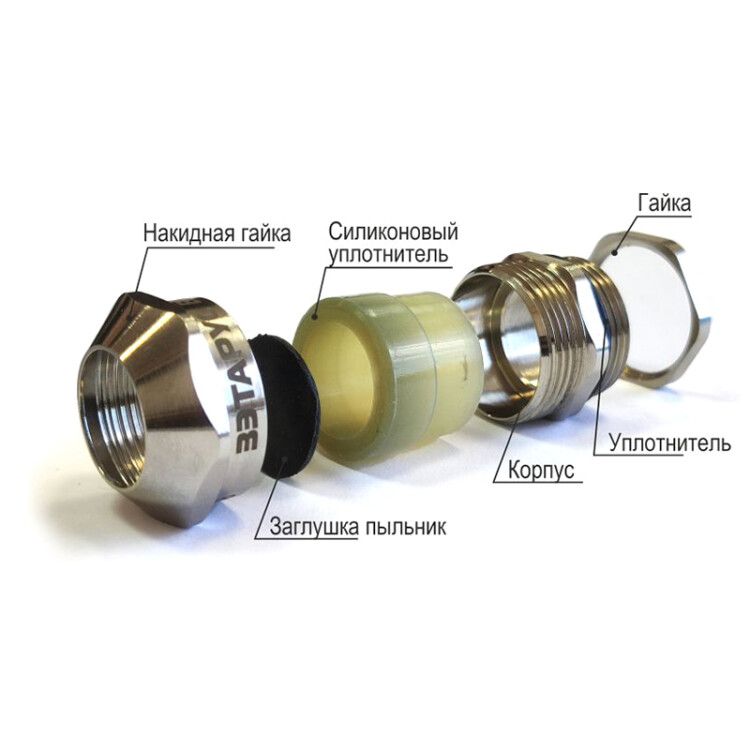

Кабельный ввод ВК1-ЛС-М22-18-L8 IP66/IP67/IP68 монтируется в отверстие диаметром 22 мм с резьбой M22. Устанавливается через отверстие в корпусе, после чего затягивается контргайкой. Для герметичности важно, чтобы диаметр кабеля находился в пределах 13–18 мм - меньший кабель не будет плотно зажат, больший - повредит уплотнение. Комплект включает: корпус, силиконовое уплотнительное кольцо, накидную гайку и заглушку. Перед монтажом проверьте соответствие диаметра отверстия в корпусе и резьбы. Не используйте инструменты с острыми краями - можно повредить никелированное покрытие.

Безопасность и стандарты

Кабельный ввод ВК1-ЛС-М22-18-L8 IP66/IP67/IP68 соответствует требованиям к защите от пыли и влаги по международному стандарту IEC 60529. Материалы состава безгалогенные - снижают риск образования ядовитых веществ при высоких температурах. Применим в помещениях с повышенными требованиями к пожаробезопасности и экологической безопасности.

Преимущества

• Высокая степень защиты IP66–IP68 - надёжная герметизация даже при длительном контакте с водой
• Никелированная латунь - устойчивость к коррозии, химическим воздействиям и механическому износу
• Силиконовое уплотнение - сохраняет эластичность при минусовых температурах, не трескается
• Контргайка - исключает самоотвинчивание при вибрациях
• Поддержка плоских кабелей - удобен для современных решений с широкими проводниками
• Широкий температурный диапазон - работает в суровых климатических условиях

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на жёсткую металлическую оплётку
• Не рекомендуется использовать при температурах выше +100 C - хотя производитель указывает более широкий диапазон (-60…+150 C), реальная долговечность уплотнения снижается при постоянной работе выше +100 C
• Не подходит для кабелей менее 13 мм - требуется точное совпадение диаметра для гарантии герметичности
• Не является взрывозащищённым устройством - не применяется во взрывоопасных зонах без дополнительной сертификации

Примеры использования

• Ввод кабеля питания в промышленный контроллер на конвейере
• Герметизация сигнальных кабелей в датчике уровня жидкости на улице
• Подключение кабелей к частотному преобразователю в цеху с мойкой оборудования
• Фиксация кабелей в шкафу управления насосной станцией
• Монтаж в осветительных приборах для улицы с высокой влажностью

Практические советы

• Перед установкой протестируйте кабель на прохождение через уплотнение - он должен входить с небольшим усилием, без растяжения
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними - избегайте перегрузки материала вокруг отверстий
• Не затягивайте контргайку слишком сильно - это может деформировать уплотнение и нарушить герметичность
• При замене уплотнения всегда используйте оригинальные запчасти - сторонние кольца могут иметь другую твёрдость или размер
• Для кабелей с большим количеством жил и малым внешним диаметром (например, многожильные Ethernet) используйте специальную подложку или термоусадку, чтобы увеличить диаметр до нужного значения
