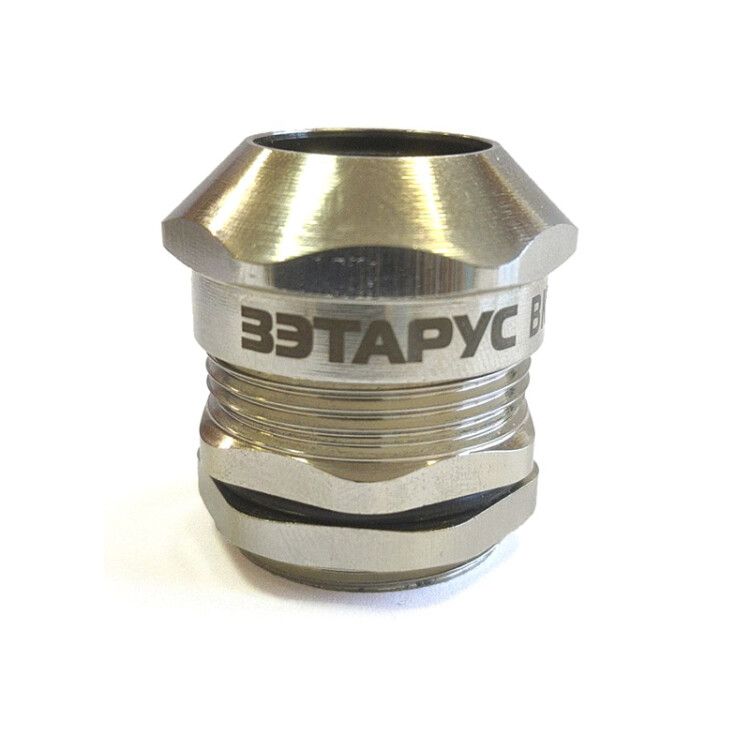

Кабельный ввод ВК1-ЛС-М25-16-L8 IP66/IP67/IP68 - zeta34015 ЗЭТА

Кабельный ввод ВК1-ЛС-М25-16-L8 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода небронированных кабелей в электрооборудование. Благодаря никелированной латуни и силиконовому уплотнению он выдерживает экстремальные температуры и агрессивные среды, сохраняя степень защиты IP66–IP68.

Назначение и область применения

Кабельный ввод ВК1-ЛС-М25-16-L8 IP66/IP67/IP68 используется для безопасного прохода кабелей через стенки корпусов оборудования. Он одновременно фиксирует кабель и предотвращает попадание пыли, воды и других внешних воздействий внутрь устройства. Подходит для установки в распределительных щитах, промышленных пультах, наружных осветительных приборах, системах автоматизации и оборудовании, работающем в условиях повышенной влажности, перепадов температур или агрессивной среды.

Технические характеристики

• Тип: Кабельный ввод прямолинейный
• Резьба: М25 (наружная, метрическая)
• Диапазон диаметров кабеля: 10–16 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение - зависит от условий испытаний)
• Материал корпуса: Латунь никелированная - коррозионностойкая, прочная, с антикоррозийным покрытием
• Уплотнение: Силиконовое кольцо - эластичное, долговечное, работает при экстремальных температурах
• Температура эксплуатации: от –60 C до +180 C
• Крепление: С контргайкой - позволяет плотно закрепить ввод в отверстие корпуса
• Состав: Безгалогенный материал - безопасен при возгорании, соответствует требованиям RoHS
• Цвет: Серый
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный ввод ВК1-ЛС-М25-16-L8 IP66/IP67/IP68 устанавливается в отверстие диаметром 25 мм с резьбой M25. Для монтажа требуется просверлить отверстие в корпусе, вставить ввод и затянуть контргайку. Уплотнительное кольцо самонастраивается под диаметр кабеля в пределах 10–16 мм - не требует замены при смене кабеля внутри этого диапазона. Не используйте бронированные кабели - они повредят уплотнение. После ввода кабеля проверьте герметичность: при правильном монтаже между кабелем и уплотнением не должно быть зазора.

Безопасность и стандарты

Кабельный ввод ВК1-ЛС-М25-16-L8 IP66/IP67/IP68 изготовлен из материалов, не содержащих галогенов, что снижает токсичность продуктов горения при пожаре. Соответствует требованиям безопасности EN 60529 (стандарт IP-классификации) и RoHS. Высокая термостойкость (до +180 C) делает его пригодным для использования в высокотемпературных зонах, например рядом с нагревательными элементами.

Преимущества

• Высокая степень защиты IP66–IP68 - подходит для уличного и влажного производства
• Широкий температурный диапазон - работает даже в холодильных камерах и печных зонах
• Никелированная латунь - устойчивость к коррозии, долгий срок службы
• Силиконовый уплотнитель - сохраняет эластичность при минусовых температурах, не трескается
• Контргайка - обеспечивает жёсткую фиксацию и исключает самоотвинчивание
• Безгалогеновая конструкция - безопасна для людей и окружающей среды

Ограничения применения

• Не предназначена для кабелей с металлической броней - уплотнитель будет повреждён
• Диаметр кабеля должен быть в пределах 10–16 мм; меньшие или большие кабели не обеспечивают герметичность
• Не рекомендуется использовать в условиях постоянного давления выше 1 бар - уплотнение рассчитано на статические условия
• При температурах выше +180 C возможна деформация уплотнителя
• Не следует применять в контакте с растворителями, маслами и агрессивными химикатами - может произойти набухание силикона

Примеры использования

• Ввод кабеля питания в наружный светильник с классом защиты IP65+
• Подключение датчиков температуры в холодильной установке
• Герметизация проводов в пульте управления промышленным конвейером
• Фиксация сигнальных кабелей в шкафу частотного преобразователя
• Монтаж в оборудование для пищевой промышленности, где важна чистота и отсутствие токсичных веществ

Практические советы

• Перед монтажом проверьте диаметр кабеля - лучше выбрать ввод с запасом по минимальному значению (например, 12 мм вместо 10 мм), чтобы уплотнение легче сжалось
• Не перетягивайте контргайку - это может повредить резьбу или уплотнитель
• Если кабель слишком мягкий, слегка подтяните его после установки, чтобы убедиться в равномерном прилегании уплотнения
• Для многожильных кабелей с большим количеством проводников - убедитесь, что суммарный диаметр не превышает 16 мм
• Артикул zeta34015 совпадает с сериями от ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно заменить аналогично, если есть доступность
• Храните в сухом месте - хотя изделие защищено, длительное воздействие влаги на упаковку может повлиять на качество уплотнителей
