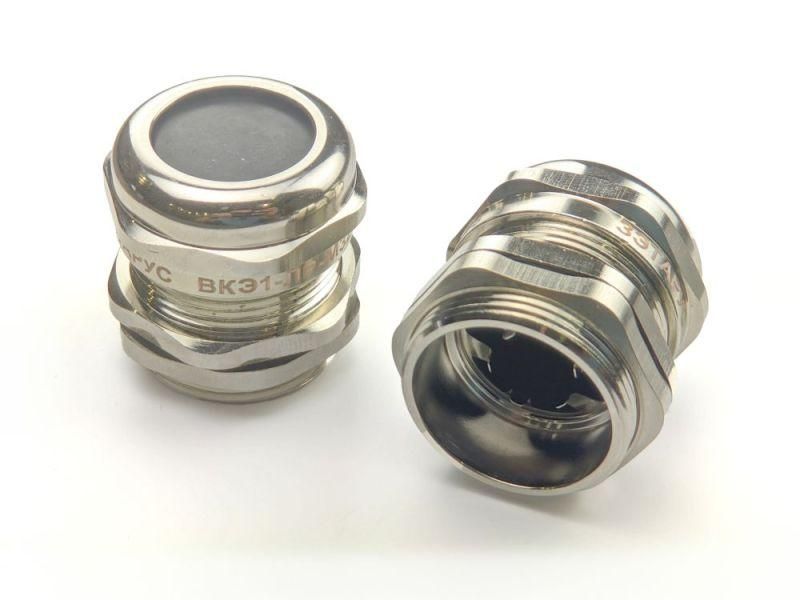

Кабельный ввод ВКЭ1-ЛР-М16-8-L8 IP66/IP67/IP68 от ЗЭТА Новосибирск - это надёжное решение для герметичного ввода экранированных кабелей в электрощиты, обеспечивающее одновременно механическую фиксацию, защиту от внешних воздействий и надёжное заземление экрана кабеля.

Назначение и область применения

Кабельный ввод ВКЭ1-ЛР-М16-8-L8 используется для прохода экранированных силовых и сигнальных кабелей через стенки металлических шкафов, щитов и корпусов оборудования. Он выполняет три функции сразу: удерживает кабель, предотвращает попадание пыли и воды внутрь корпуса, а также соединяет экран кабеля с корпусом устройства - тем самым обеспечивая эффективную ЭМС и защиту от помех.

Подходит для установки в промышленном оборудовании: станках, конвейерах, системах автоматизации, АСУ ТП, наружных распределительных пунктах, где требуется высокая степень защиты.

Технические характеристики

• Материал корпуса: никелированная латунь / нержавеющая сталь - устойчив к коррозии, подходит для агрессивных сред;
• Резьба: М16 - стандартный размер для кабельных вводов в промышленной аппаратуре;
• Номинальный диаметр кабеля: 8 мм - оптимально для кабелей с наружным диаметром 5–9 мм;
• Длина ввода: L8 = 8 мм - компактная конструкция для тонких стенок корпусов;
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (длительное погружение - зависит от условий);
• Рабочая температура: от –40 C до +100 C - выдерживает суровые климатические условия;
• Герметизация достигается за счёт резиновой вставки, плотно обжимающей кабель при затяжке гайки.

Совместимость и монтаж

Кабельный ввод ВКЭ1-ЛР-М16-8-L8 устанавливается в подготовленное отверстие диаметром 16 мм (по резьбе M16) в металлическом корпусе. Для монтажа:

• Проделайте отверстие нужного размера - не допускайте перекосов;
• Наденьте на кабель гайку и резиновую втулку перед введением в корпус;
• Вставьте ввод в отверстие, закрутите гайку с усилием - не переусердствуйте, чтобы не повредить резьбу;
• Обязательно проверьте контакт между вводом и корпусом - он должен быть металлическим, без краски или оксидов; при необходимости зачистите поверхность.

Не используйте с кабелями, имеющими наружный диаметр менее 5 мм или более 9 мм - это снижает герметичность и надёжность заземления.

Безопасность и стандарты

Кабельный ввод ВКЭ1-ЛР-М16-8-L8 соответствует требованиям к степени защиты IP66–IP68, что подтверждает его применение в условиях повышенной влажности, запылённости и возможного мытья водой. Соответствие стандартам IEC 60529 и ГОСТ 14254 обеспечено конструкцией и материалами. Применение в цепях заземления соответствует нормам ПУЭ для защиты от поражения током и электромагнитных помех.

Преимущества

• Двухкомпонентная конструкция - прочный металл и эластичная вставка обеспечивают долгий срок службы даже при вибрациях;
• Автоматическое заземление экрана кабеля - исключает необходимость отдельного провода заземления;
• Высокая степень защиты IP66–IP68 - позволяет использовать в outdoor-условиях и в помещениях с частым мойкой;
• Широкий температурный диапазон - работает в холодильных камерах и рядом с нагреваемым оборудованием;
• Никелированная латунь и нержавеющая сталь - устойчивы к химическим веществам и солевому туману.

Ограничения применения

• Не предназначена для ввода неэкранированных кабелей - заземление экрана будет невозможно;
• Не рекомендуется для кабелей с жестким бронированием или большим радиусом изгиба - может повредить втулку;
• Не следует использовать в качестве точки подключения питания - только для ввода и фиксации кабеля;
• При использовании в условиях постоянного погружения (IP68) необходимо учитывать давление и длительность - точные параметры зависят от конкретного исполнения и требуют согласования с производителем.

Примеры использования

• Ввод экранированного кабеля в частотный преобразователь на заводе;
• Подключение датчиков в системе автоматического управления на пищевом производстве с регулярной мойкой;
• Фиксация кабеля от сервопривода в станке с ЧПУ;
• Проход кабеля в наружный распределительный щит на объекте ЖКХ.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в диапазон 5–9 мм. Кабель меньше 5 мм не будет плотно прижат - возникнет риск протечки;
• Избегайте многократного демонтажа - резиновая втулка теряет эластичность после нескольких сборок;
• Если корпус изготовлен из алюминия, обязательно выполните переходной контакт - например, с помощью медной шайбы - для надёжного заземления;
• При работе в агрессивной среде (например, на химических производствах) выбирайте версию с корпусом из нержавеющей стали - она долговечнее никелированной латуни;
• Артикул zeta34703 - это один из вариантов исполнения ВКЭ1-ЛР-М16-8-L8 от ЗЭТА Новосибирск. Убедитесь, что заказываете именно этот артикул, если вам важна совместимость с существующей системой.
