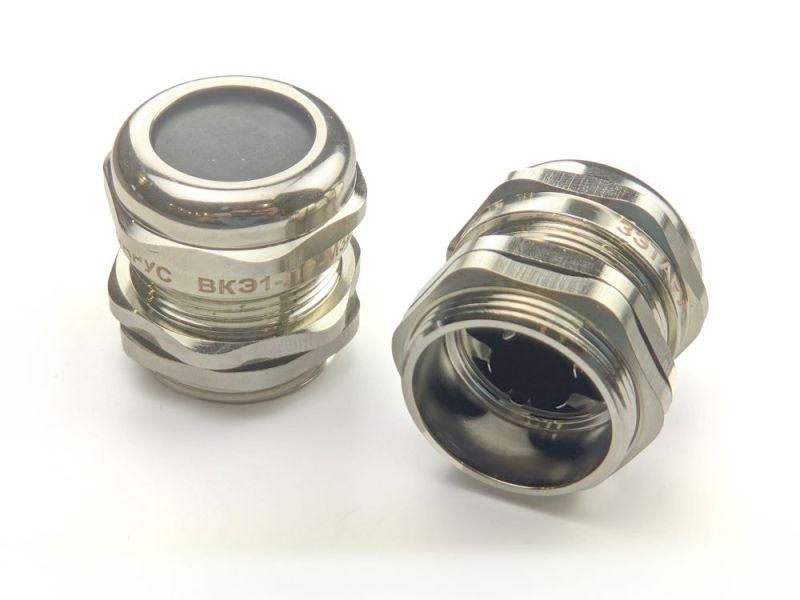

Кабельный ввод резьбовой М63-52 L14 IP66/IP67/IP68 от ЗЭТА Новосибирск (артикул zeta34719) предназначен для надёжного ввода, фиксации и герметичной изоляции кабелей с диаметром 42–52 мм в металлические корпуса электрооборудования, обеспечивая степень защиты до IP68 и заземление экрана кабеля.

Назначение и область применения

Кабельный ввод резьбовой М63-52 L14 IP66/IP67/IP68 используется для прохода силовых и сигнальных кабелей через стенки распределительных щитов, панелей управления, промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, воздействия струй воды или временного погружения. Применяется в системах автоматизации, на транспорте, в пищевой, химической и энергетической промышленности.

Технические характеристики

• Номинальный размер резьбы: 63 мм - совместим с резьбовыми отверстиями стандарта M63
• Диапазон внешних диаметров кабеля: 42–52 мм - поддерживает плотную посадку без дополнительных уплотнителей
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, легко очищается
• Тип уплотнения: эластичное кольцо - обеспечивает герметичность за счёт деформации вокруг кабеля
• Крепление: с контргайкой - позволяет жёстко закрепить ввод в отверстие корпуса
• Размер шестигранника: 68 мм - удобен для затяжки гаечным ключом
• Рабочая температура: от –40 C до +100 C - выдерживает экстремальные условия
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение - согласно спецификациям производителя)
• Ударопрочность: да - сохраняет целостность при механических нагрузках
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов
• Цвет: серый - соответствует промышленному дизайну

Совместимость и монтаж

Кабельный ввод резьбовой М63-52 L14 IP66/IP67/IP68 монтируется в предварительно просверленное отверстие диаметром 63 мм с внутренней метрической резьбой. Установка выполняется в следующем порядке:

• Вставьте ввод в отверстие корпуса
• Наденьте контргайку снаружи
• Затяните гаечным ключом на 68 мм до плотного прилегания
• Протяните кабель через центральное отверстие - уплотнительное кольцо само адаптируется к диаметру кабеля в пределах 42–52 мм
• Не используйте кабели с диаметром меньше 42 мм - возможна потеря герметичности

Обеспечьте контакт между металлом корпуса и вводом - он передаёт заземление с экрана кабеля на корпус, что важно для ЭМС и безопасности.

Безопасность и стандарты

Кабельный ввод резьбовой М63-52 L14 IP66/IP67/IP68 соответствует требованиям к герметизации и заземлению, указанным в ГОСТ Р 51317.1 и IEC 60529. Никелированная поверхность снижает риск коррозии в агрессивных средах. Устройство не содержит свинца и других запрещённых веществ в соответствии с RoHS.

Преимущества

• Высокая степень защиты IP68 - подходит для подземных, морских и влажных объектов
• Никелирование латуни - долгий срок службы даже при частой мойке или контакте с химикатами
• Автоматическая адаптация к диаметру кабеля - не требует замены уплотнений при смене провода в рамках допустимых значений
• Заземление экрана кабеля через корпус - исключает необходимость отдельного заземляющего провода
• Ударопрочная конструкция - устойчив к вибрациям и случайным ударам

Ограничения применения

• Не применяйте с кабелями диаметром менее 42 мм - уплотнитель не будет достаточно сжат, и произойдёт утечка
• Не используйте в средах с постоянным давлением выше 1 бар - не предназначено для гидравлических систем
• Не рекомендовано для кабелей с жёсткими бронированными оболочками - может повредить уплотнительное кольцо
• При температуре выше 100 C материал теряет эластичность - не подходит для печей, нагревательных элементов

Примеры использования

• Подключение кабелей к промышленным контроллерам в цехах с мойкой оборудования
• Ввод питания и сигналов в щиты на насосных станциях
• Герметизация кабелей в подземных распределительных пунктах
• Фиксация экранированных кабелей в системах АСУ ТП на нефтегазовых платформах

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - точность важнее паспортных значений
• При использовании нескольких вводов - располагайте их так, чтобы кабели не пересекались внутри корпуса
• Не переусердствуйте с затяжкой контргайки - перетянутый ввод может треснуть или потерять герметичность
• Для кабелей с медными жилами и экраном - обязательно обеспечьте контакт экрана с корпусом через этот ввод; не изолируйте экран от корпуса
• Артикул zeta34719 совместим со всеми изделиями серии от ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно использовать как взаимозаменяемый аналог
