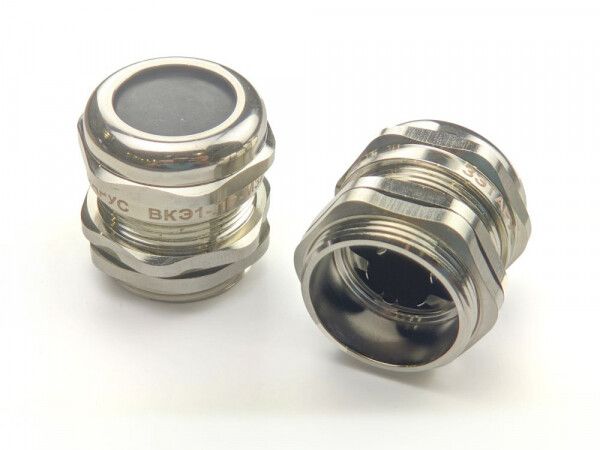

Кабельный ввод ВКЭ1-ЛР-М80-62-L18 IP66/IP67/IP68 - zeta34721 ЗЭТА

Кабельный ввод ВКЭ1-ЛР-М80-62-L18 от ЗЭТА Новосибирск - это надёжный элемент для герметичного ввода экранированного кабеля в электрошкафы, обеспечивающий заземление экрана и степень защиты IP66–IP68. Подходит для жёстких условий эксплуатации: высокой влажности, перепадов температур и механических нагрузок.

Назначение и область применения

Кабельный ввод ВКЭ1-ЛР-М80-62-L18 используется для фиксации, герметизации и заземления экранированных силовых и сигнальных кабелей в корпусах распределительных щитов, станков, автоматизированных систем и промышленного оборудования. Обеспечивает защиту внутренней части устройства от пыли, воды, химических сред и электромагнитных помех. Применяется там, где важна долговечная герметизация и надёжное заземление экрана кабеля - например, в пищевой, химической, нефтегазовой отраслях и на открытых площадках.

Технические характеристики

• Номинальный размер резьбы: M80×1.5 мм - совместим с отверстиями стандарта ISO 724
• Диапазон внешних диаметров кабеля: 55–62 мм - подходит для толстых экранированных кабелей
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (длительное погружение под давлением)
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, легко очищается
• Крепление: с контргайкой - позволяет плотно закрепить ввод в стенку корпуса
• Уплотнение: эластичное кольцо - обеспечивает герметичность без необходимости затяжки сверх нормы
• Размер шестигранника: 88 мм - удобен для монтажа обычным ключом
• Температурный диапазон: от –40 C до +100 C - работает в холодных и нагреваемых средах
• Ударопрочность: да - выдерживает механические воздействия при эксплуатации
• Экранирование: да - контакт между экраном кабеля и корпусом через металлическую резьбу
• Электромагнитная совместимость: да - снижает уровень радиопомех
• Безгалогенный состав: да - безопасен при возгорании, соответствует требованиям RoHS
• Цвет: серый - визуально отличим от других типов вводов

Совместимость и монтаж

Кабельный ввод ВКЭ1-ЛР-М80-62-L18 устанавливается в предварительно просверленное отверстие диаметром 80 мм с метрической резьбой M80×1.5. Для монтажа потребуется ключ на 88 мм. Перед установкой проверьте, что внешний диаметр кабеля попадает в диапазон 55–62 мм - меньший кабель не будет плотно зафиксирован, больший - повредит уплотнение. Убедитесь, что экран кабеля хорошо контактирует с внутренними поверхностями ввода - это необходимо для эффективного заземления. Контргайка должна быть затянута равномерно, чтобы не деформировать корпус. Монтаж допускается как в вертикальном, так и в горизонтальном положении.

Безопасность и стандарты

Кабельный ввод ВКЭ1-ЛР-М80-62-L18 соответствует требованиям IEC 60529 по классификации IP-кодов, а также EN 62444 для кабельных вводов. Безгалогенная конструкция делает его безопасным при пожаре. Электромагнитная совместимость подтверждает соответствие стандартам EMC. Никелированное покрытие препятствует образованию оксидов и увеличивает срок службы в агрессивных средах.

Преимущества

• Высокая степень защиты IP66–IP68 - подходит для помещений с мойкой, на улице и во влажных цехах
• Автоматическое заземление экрана кабеля - исключает необходимость дополнительных проводников
• Ударопрочная конструкция - сохраняет целостность даже при вибрациях и случайных ударах
• Никелированная латунь - устойчива к коррозии, не требует частого обслуживания
• Поддержка широкого диапазона температур - работает в суровых климатических условиях
• Отсутствие галогенов - безопасен для окружающей среды и персонала

Ограничения применения

• Не предназначена для кабелей с внешним диаметром менее 55 мм - возможен протечка или плохая фиксация
• Не рекомендован для использования с неметаллическими (например, пластиковыми) оболочками кабелей - заземление экрана невозможно
• Не следует применять в средах с постоянными химическими растворителями - может повредить уплотнительное кольцо
• Из-за большого размера (M80) не подходит для компактных щитов - требуется достаточное пространство вокруг отверстия

Примеры использования

• Ввод экранированного кабеля в промышленный ЧПУ-станок с металлическим корпусом
• Герметизация кабелей питания и управления в насосной станции на открытом воздухе
• Подключение датчиков в химическом реакторе с регулярной мойкой высоким давлением
• Фиксация кабелей в распределительном щите на нефтебазе с повышенной влажностью
• Монтаж в системах автоматизации пищевых производств, где важна чистота и отсутствие токсинов

Практические советы

• Перед установкой проверьте точный диаметр кабеля - используйте штангенциркуль, особенно если он близок к границе 55 или 62 мм
• При использовании многожильного кабеля с оплеткой - убедитесь, что экран не перекручен и свободно проходит в ввод
• Не применяйте смазку на резьбе - она может нарушить электрический контакт и снизить EMI-защиту
• При длительной работе при +100 C контролируйте температуру внутри корпуса - перегрев может повредить уплотнение
• Для замены - всегда используйте оригинальные запчасти: уплотнительные кольца от ЗЭТА Новосибирск, а не аналоги
• Артикул zeta34721 - единственный идентификатор для заказа запчастей; другие бренды (ГОФРОМАТИК, ЗЭТАРУС) выпускают аналоги, но они не взаимозаменяемы по точному размеру
