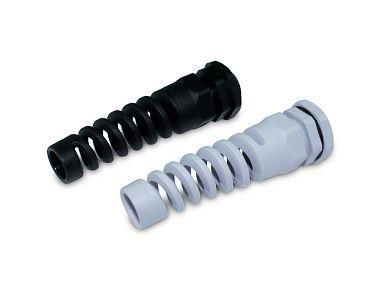

Кабельный ввод ВКС-ПР-PG21-18-L10 серый IP68 | zeta35226 ГОФРОМАТИК ЗЭТА

Кабельный ввод резьбовой ВКС-ПР-PG21-18-L10 IP68 от ЗЭТА Новосибирск предназначен для герметичного прохода кабелей через стенки корпусов оборудования, обеспечивая защиту от пыли и воды даже при длительном погружении. Подходит для установки в промышленной автоматике, наружных щитах и оборудовании, работающем в агрессивных условиях.

Назначение и область применения

ВКС-ПР-PG21-18-L10 IP68 используется для фиксации и уплотнения силовых и сигнальных кабелей в местах выхода из электрооборудования. Его основная задача - предотвратить попадание влаги, пыли и других внешних воздействий внутрь корпуса, сохраняя целостность защиты устройства. Применяется в системах управления, насосных станциях, освещении на улице, пищевой и химической промышленности, где требуется высокая степень герметизации.

Технические характеристики

• Тип: резьбовой кабельный ввод
• Резьба: PG21 (стандарт DIN 40430)
• Диаметр входного отверстия: 18 мм
• Длина тела: 10 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал корпуса: термопластичный эластомер (ТПЭ) - устойчив к УФ, маслам, бензину и перепадам температур
• Рабочая температура: от –40C до +90C

Совместимость и монтаж

ВКС-ПР-PG21-18-L10 IP68 ввинчивается в подготовленную резьбу M25x1.5 (типовая для PG21) в металлическом или пластиковом корпусе. Для надёжной установки необходимо просверлить отверстие точно по диаметру 18 мм. Кабель должен иметь наружный диаметр от 8 до 16 мм - слишком тонкий кабель требует использования переходного кольца, чтобы избежать негерметичного соединения. После затяжки резьбы проверьте плотность прилегания - допустимо легкое усилие рукой, но не применение гаечных ключей без необходимости.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60529 по классификации степени защиты IP68. Материалы сертифицированы на соответствие RoHS. Не содержит свинец, кадмий и другие запрещённые вещества. Соответствует нормам безопасности для промышленного оборудования в соответствии с ГОСТ Р 51317.1.

Преимущества

• Высокая герметичность за счёт двойного уплотнительного кольца внутри корпуса
• Устойчивость к механическому износу и вибрациям благодаря эластичному материалу
• Не требует дополнительных уплотнителей - работает сразу после установки
• Легко заменяется при ремонте без демонтажа всего оборудования

Ограничения применения

• Не предназначена для кабелей с жесткими бронированными оболочками - возможны повреждения уплотнений
• Не рекомендовано использование в средах с постоянным давлением выше 1 бар (например, глубоководные системы)
• Не подходит для кабелей с наружным диаметром более 16 мм - риск протечки
• Не следует использовать в качестве точки крепления для веса самого кабеля - нагрузка должна передаваться через поддерживающие элементы

Примеры использования

• Подключение кабелей к частотным преобразователям в цехах
• Герметизация проводов в наружных распределительных щитах
• Проход кабелей в датчики уровня жидкости, установленные в резервуарах
• Системы автономного освещения на объектах с повышенной влажностью

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен подходить под указанный диапазон (8–16 мм). Если кабель тоньше - используйте комплектный уплотнительный вкладыш.
• Не перетягивайте резьбу: избыточный момент может деформировать уплотнение и нарушить герметичность.
• При работе в холоде (ниже –20C) нагрейте ввод до комнатной температуры - материал становится менее эластичным.
• Для многожильных кабелей с большим количеством изоляционных слоёв - выбирайте ввод с большей длиной тела, если позволяет конструкция корпуса.
• Артикул zeta35226 совпадает с аналогами от ГОФРОМАТИК и ЗЭТАРУС - можно менять поставщика без изменения монтажных параметров.
